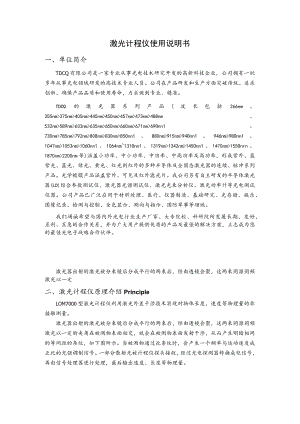

激光计程仪使用说明书.docx

激光计程仪使用说明书一、单位简介TDCQ有限公司是一家专业从事光电技术研究开发的高新科技企业，公司拥有一批多年从事光电领域研发的高技术专业人员。公司在产品研发和生产方面突破传统、追求创新、确保产品品质和使用寿命，力求做到专业、精准。TDCQ的激光器系列产品(波长包括266nm、355nm>375nm>405nm>445nm>450nm>457nm>473nm>488nm、532nm>589nm>633nm>635nm>650nm>660nm>671nm>69Onn1、730nm>785nm>792nm>808nm>830nm>85Onn1、880nm>915nm>94Onn1、946nm>98Onn1、1047nm>1053nm>106Onn1、1064nm131Onn1、1319nm>1342nm>145Onn1、1470nm>155Onrn、1870nm>2200nm等)涵盖小功率、中小功率、中功率、中高功率及高功率，形成紫外、蓝紫光、蓝光、绿光、黄光、红光到红外的多种半导体及全固态激光器的连续、脉冲系列产品。光学镀膜产品涵盖紫外、可见及红外滤光片。我公司另有自主研发的半导体激光器(LD)综合参数测试仪、激光器光谱测试仪、激光光束分析仪、激光功率计等光电测试仪器。公司产品已广泛应用于材料处理、医疗、仪器制造、基础研究、光存储、娱乐、图像记录、检测与控制、全色显示、测向与指示、国防军事等领域。我们竭诚希望与国内外光电行业生产厂家、大专院校、科研院所发展长期、友好、互利、互惠的合作关系，并为广大用户提供优质的产品及最佳的解决方案，立志成为您的最佳光电子战略合作伙伴。激光器出射的激光被分束镜后分成平行的两束后，经由透镜会聚，这两束同源同频激光以一定二、激光计程仪原理介绍PrincipleLOM7000型激光计程仪利用激光外差干涉技术实现对物体长度、速度等物理量的非接触测量。激光器出射的激光被分束镜后分成平行的两束后，经由透镜会聚，这两束同源同频激光以一定的夹角在被测物表面相交，就会在被测物表面发射干涉，从而产生明暗相间的等间距的条纹，如下图所示。当被测物通过此条纹时，会产生一个频率与运动速度成正比的光强调制信号。一部分散射光被计程仪探头接收，经过光电探测器转换成电信号，再由信号处理器进行处理，最后输出速度、长度等物理量。gjL一三、激光计程仪技术参数Specification测量精度：优于0.1%测量重复性：0.05%速度测量范围：0I20kmh离待测物的距离：0.5m以内输出内容：速度值(ms)数据通讯：RS422波特率：115200温度范围：0-45保护等级：IP67电源：24V/5A功率：30W体积：218mm*105mm*103mm重量：约3kg四、 激光计程仪典型应用AppIication以下列出了激光计程仪在工业生产和科研中的典型应用：口一、工业生产中长度的测量、检查和控制二、连铸坯速度长度测量、带材生产线横切速度长度测量定长切割、长度验证三、平整机、光整机、拉矫机速度测量延伸率控制四、冷轧机，冷连轧机速度测量秒流量控制口五、发动机转速、转台位置等相关计算及控制转速测量口六、汽车里程计量口五、 激光计程仪特点Characteristic高测量精度和高重复性精度的非接触式测量 不会污损和破坏被测物体表面 测量不受物体材质和颜色影响 使用可靠的数字技术取代传统计数器，没有传动部件，不需要校准 空间分辨率高、采样频率自动优化 设计简洁紧凑，安装简易 性价比极高
