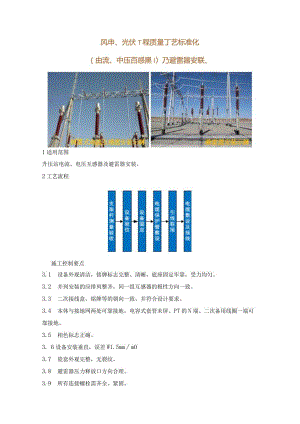

风申、光伏T程质量丁艺标准化（由流、中压百感黑I乃避雷器安联、1适用范围升压站电流、电压互感器及避雷器安装。2工艺流程施工控制要点3.1 设备外观清洁，铭牌标志完整、清晰，底座固定牢靠，受力均匀。3.2 并列安装的应排列整齐，同一组互感器的极性方向一致。3.3 二次接线盒、铭牌等的朝向一致，并符合设计要求。3.4 本体与接地网两处可靠接地，电容式套管末屏、PT的N端、二次备用线圈一端可靠接地。3.5 相色标志正确。3. 6设备安装垂直，误差W1.5mmm03.7 瓷套外观完整，无裂纹。3.8 避雷器压力释放口方向合理。3.9 所有连接螺栓需齐全、紧固。3.10 接地牢固可靠。3.11设备安装垂直误差WL5mmm,中心偏差W5u3. 12设备底座固定牢靠，受力均匀。3.13并列安装的应排列整齐，同一组互感器的极性方向一致。3. 14二次接线盒、铭牌等的朝向一致，并符合设计要求。3.15 本体与接地网两处可靠接地，电容式套管末屏、PT的N端、二次备用线圈一端可靠接地。3.16 避雷器压力释放口方向合理。3.17 在电气设备安装时，用水准仪及线坠检测，使设备安装横平竖直、最大程度做到安装无附加垫片，牢固稳定。3.18避雷器安装时，必须根据产品成套供应的组件编号进行，不得互换，法兰间连接可靠（部分产品法兰间有连接线）。3.19在线监测装置与避雷器连接导体超过IIn时应设置绝缘支柱支撑；过长的硬母线应采取预防“热胀冷缩”应力的措施；接地部位一处与接地网可靠连接,另一处与集中接地装置可靠连接（辅助接地）。4互感器及避雷器安装检验指标及质量标准4.1 油浸式互感器安装检验指标及质量标准工序检验指标性质质量标准合格优良检验方法及器具本体外观检查箱体外壳无损伤锈蚀观察检查铭牌及结线图标志清晰观察检查型号及规格主要符合设计要求观察检查瓷件外观主要无掉瓷裂纹观察检查结合面及焊缝严密度无渗漏观察检查油位在温度油面线上观察检查二次接线板标志清晰观察检查呼吸器硅胶颜色蓝色观察检查呼吸器油封油位高于呼吸器下口观察检查呼吸器通道检查主要无阻塞观察检查互感器底座螺栓连接主要牢固观察检查安装垂直度偏差牢固协吊线检查极性方向三相一致观察检查呼吸器油位计方向与并列邻组一致并尽可能面向巡视侧观察检查储油柜隔膜气密性主要完好、不渗漏观察检查顶盖螺栓连接主要紧固观察检查保护间隙主要符合设计要求用尺检查相色正确观察检查电容式电压互感器电容编号主要与铭牌标志相符观察检查绝缘油电气强度主要符合要求检查试验报告器身检查铁芯检S外观无油垢、锈蚀观察检查夹紧螺栓连接紧固用扳手检查接地连接主要牢固可靠扳动检查穿心螺栓对铁芯绝缘良好无短接用100OV或2500V兆欧表检查线圈检查绝缘层外观主要无损伤击穿点观察检查绝缘层紧固度良好观察检查垫块紧固度良好扳动检查油道通畅情况良好无阻塞观察检查支持装外观完整紧固扳动检查分接头变化主要符合要求检查试验报告油箱清洁度无油垢杂物观察检查互感器（电容型绝缘）未屏接地引线外观主要固定良好无损伤观察检查注油注油方式IIoKV及以上真空检查施工记录60KV及以上非真空检查施工记录真空度主要符合厂家规定或工750mmHg（×0.133KPa）检查施工记录真空维持时间主要符合厂家规定或IOh检查施工记录接地底座接地线安装符合接地规范扳动并用试灯检查分级绝缘TV、X端连接主要导通良好、可靠扳动并用试灯检查电容型绝缘TA未屏连接主要导通良好、可靠扳动并用试灯检查电流互感器备用二次绕组连接主要短接并接地扳动并用试灯检查铁芯接地引出线连接导通良好、可靠扳动并用试灯检查4.2 阀型避雷器（包括磁吹型避雷器）安装检验指标及标准工序检验指标性质质量标准合格优良检验方法及器具基础检查中心线误差IOmm用尺检查高度误差IOmm用U型软管水准尺和钢尺检查预留孔（预留铁板）中心线误差IOmm用尺检查预留螺栓中心线误差主要2mm螺帽外露螺纹长度25扣观察检查放电记录器安装外观检查主要密封良好，无损坏观察检查位置检查三相一致，便于观察动作试验主要正确、可靠检查试验记录高压进线端与绝缘底座（或圆柱式底座）上法兰的接地螺栓联接连接符合设计要求，联接符合“母线装置”章的有关规定核对、检查记录器底座接地符合“接地装置”的有关规定瓷套安装外观检查主要清洁、无裂纹、破损观察检查瓷套与铁法兰浇装联接粘合密实、牢固法兰接触表面外观检查主要清洁，无氧化膜和油漆表面处理涂有凡士林或复合脂金属垫片（找平用）外观检查i-'.清洁，无氧化膜和锈蚀表面处理涂有凡士林或复合脂螺栓联接主要紧固用扳手检查法兰间缝隙处理腻子抹平、油漆完整观察检查瓷套组合磁吹阀型主要上下节位置应符合制造厂编号规定对照制造厂安装使用说明书检查普通阀型主要组合元件的非线性系数差值应符合施工及验收规范“电气设备交接试验标准篇”的有关规定检查试验记录瓷套密封检查主要封口处密封良好，磁吹阀型避雷器的防爆片无损坏、裂纹观察检查瓷套中心线垂直偏差主要益H（H-基本元件高度）用铅坠和尺检查圆柱式底座下法兰接地符合“接地装置”有关规定均压环外观检查清洁，无损坏、变形观察检查与瓷裙间隙四周均匀一致用尺检查稳定程度固定牢靠用手扳动检查拉紧绝缘子串外观检查主要清洁、无损伤观察检查弹簧弹力检查伸缩自如，无永久变形同相拉力各拉紧绝缘子串拉力均匀用手推动检查其它避雷器型号符合设计要求对照图纸检查接线端子与母线联接符合“母线装置”的有关规定金属表面油漆完整观察检查相色标志均压环和顶盖相色漆完整、正确紧固件表面处理（地脚螺栓除外）镀锌5施工依据5.1电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20215.2 电气装置安装工程高压电器施工及验收规范GB50147-20105.3 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-20105.4 电气装置安装工程电缆线路施工及验收规范GB50168-20185.5电气装置安装工程接地装置施工及验收规范GB50169-2016
