互换性与技术测量试卷(含答案).docx

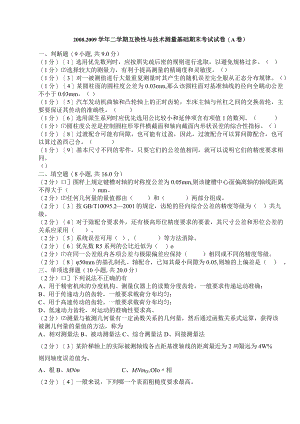

2008.2009学年二学期互换性与技术测量基础期末考试试卷（A卷）一、判断题（9小题,共9.0分）（1分）1选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。（）（1分）选择较大的测量力，有利于提高测量的精确度和灵敏度。（）（1分）3对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。（）（1分）4某圆柱面的圆柱度公差为0.03mm,那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。（）（1分）5汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。（）（1分）6选用派生系列时应优先选用公比较小和延伸项含有项值1的数列。（）（1分）圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（）（1分）8过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈酉己合。（）（1分）9基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（）二、填空题（8小题,共16.0分）（2分）口图样上规定键槽对轴的对称度公差为0.05mm,则该键槽中心面偏离轴的轴线距离不得大于（）mm。（2分）任何几何量的量值都由（）和（）两部分组成。（2分）3按GB/T10095.22001的规定，齿轮的径向综合公差的精度等级为（）共九级。（2分）4对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用（）。（2分）5系统误差可用（）,（）等方法消除。（2分）6优先数R5系列的公比近似为（）o（2分）在同一公差组内各项公差与极限偏差应保持（）相同或不同的精度等级。（2分）850mm的基孔制孔、轴配合，已知其最小间隙为0.05,则轴的上偏差是（）。三、单项选择题（10小题,共20.0分）（2分）口下列说法不正确的有A、用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确；B、用于传递动力的齿轮，一般要求载荷分布均匀；C、用于高速传动的齿轮，一般要求载荷分布均匀；D、低速动力齿轮，对运动的准确性要求高。（2分）测量与被测几何量有一定函数关系的几何量，然后通过函数关系式运算，获得该被测几何量的量值的方法，称为A、相对测量法B、被动测量法C、综合测量法D、间接测量法（2分）3某阶梯轴上的实际被测轴线各点距基准轴线的距离最近为2叫最远为4W%则同轴度误差值为。A、根B、MNmC、MNmD>OIo相（2分）4一般来说，下列哪一个表面粗糙度要求最高。A、。30人7 b、频HI c 。607D、08(W7（2分）5滚动轴承内径公差带的特点是它位于以内径公称直径为零线的A、上方且基本偏差为零B上方且基本偏差为正值C下方且基本偏差为零D下方且基本偏差为负值（2分）6按JJG146-1994的规定，量块的制造精度分为A、1,2,3,4,5,6共六级B、0、1、2、3、4、5共六级C、（X）、0、1、2、3、4共六级D、00、0、K、1、2、3共六级（2分）最大实体要求适用于A、需要保证可装配性的场合B、需要保证较严格配合要求的场合C、需要保证零件强度和最小壁厚的场合D、尺寸公差和形位公差要求的精度相差很大的场合。（2分）8下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是.A、圆度B、圆柱度C、同轴度D、位置度（2分）9孔的最小实体尺寸是其.A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸（2分）10工件为（）时需要校对量规。A、轴B、孔C、孔和轴四、多项选择题（3小题,共8.0分）（2分）1属于形状公差的有A、圆柱度。B、平面度。C、同轴度。D、圆跳动。E、平行度。（2分）如图所示尺寸链，封闭环AO合格的尺寸有。A、6.10mmB、5.90mmC、5.10mmD、5.70mm1 n+0.05.n10 OAO6±O.051J±O.15_23-15（4分）3验收量规的通规尺寸应接近工件的（）尺寸，止规应接近工件的（）尺寸。A、最大极限尺寸B、最小极限尺寸C、最大实体尺寸D、最小实体尺寸五、简答题（3小题,共16.0分）（5分）1随机误差的评定为什么以±3。作为随面误差的极限偏差？（6分）分析图所示两个图的公差带有何异同。3试从83块一套的量块中选择合适的几块量块组成下列尺寸：28.785mm;45.935mm;55.875mm。六、计算题（3小题,共21.0分）（7分）1在一轴上开键槽，其工序为：1）粗车外径至出二。40.5?OOl2）铳键槽得A2；3）半精车外径至4=源0吗4）保证设计尺寸要求A=36q3。求A2的极限尺寸。（6分）用两种方法分别测量两个尺寸，设它们的真值分别为乙=5。如%,4=80,若测得值分别为50.004mm和80.006mm,试评定哪一种测量方法精度较高。（8分）试计算检验040”8（限限）Dmm孔用工作量规的通规和止规的极限尺寸。已知，量规尺寸公差T=4Ww,通规尺寸公差带中心到工件最大实体尺寸之间的距离Z=6Ww0七、图题（1小题,共10.0分）（10分）11根据下图，说明被测要素的公差原则、边界，解释其含义，并画出动态公差图。0.01T<o>IIUO=答案=一、判断题（9小题,共9.0分）对错3对4错5对6错7对8错9错二、填空题（8小题,共16.0分）（2分）l0.025（2分）表征数值；计量单位（2分）3412（2分）4独立原则（2分）5修正法；抵消法（2分）61.60（2分）相同（2分）80.05mm三、单项选择题（10小题,共20.0分）1C2D3C4A5C6D7A8B9A10A四、多项选择题（3小题,共8.0分）（2分）1AB（2分）AB（4分）3CD五、简答题（3小题,共16.0分）（5分）1随机误差超出±3。的概率只有0.0027,即进行370次等精度测量中，可能只有一次测得值超出±3。的范围，而在随机测量时一般测量次数都不会很多，所以超出±3。的随机误差就很难出现，因此把其定义为极限偏差。（6分）2解:序公差名称公差带的形状和大小公差带方向公差带位置a面的位置度距离为0.05mm的两平行平面之间的区域与基准轴线A成60°理想平面的中心与基准面B的距离为50mmb面对线的倾斜度同上同上浮动（5分）31.005+1.28+6.5+20=28.7851.005+1.43+3.5+40=45.9351.005+1.37+3.5+50=55.875六、计算题（3小题,共21.0分）A（7分）1封闭环：4增环：2'2减环：214max_4min4ma-&maxW4,皿=36.245A_A1lmin%maxmin-%min+彳A2,nin=36.225（6分）解：相对测量误差分别为J=（50.004-50）/50=0.00008=0.008%2=（80.006-80）/80=0.000075=0.0075%1<所以L2的测量精度高。（8分）3该轴用工作量规通规和止规的定形尺寸分别为40.025mm和40.064mm。因为量规尺寸公差T=4m,通规尺寸公差带中心到工件最大实体尺寸之间的距离Z=6"“.所以通规定形尺寸的上偏差为+（Z+T/2）=8"，下偏差为十（Z-T/2）=4叫止规定形尺寸的上偏差为0,下偏差为一r=一44”。因此，通规尺寸为4°°25M器mm,即4°°33%04mm0止规尺寸为4°06%oo4mm。七、图题（1小题,共10.0分）（10分）1该要素遵守独立原则，表示轴的尺寸在64.96064.99Omm之间，直线度公差均为0.01mm,与尺寸公差无关，彼此独立。其动态公差图如下：64.960v77770.0164.990652008-2009学年二学期互换性与技术测量基础期末考试试卷（B卷）题目部分一、判断题（15小题,共15.0分）（1分）1零件的加工难易程度取决于公差等级的高低，与基本偏差无关。（）（1分）2零件尺寸误差同位置误差采用包容要求时，位置误差应作为组成环列入尺寸链。（）（1分）选择较大的测量力，有利于提高测量的精确度和灵敏度。（）（1分）误差值越小则测量精度越高，误差值越大则测量精度越低。（）（1分）配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。（）（1分）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。（）（1分）一般来说，需要严格保证配合性质时，应采用包容要求。（）（1分）形位公差带都是按几何概念定义的，与测量方法无关。（）（1分）9基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（）（1分）10若被测要素相对于基准的方向和位置关系以理论正确尺寸标注，则其公差带的方向和位置是固定的。（）（1分）11零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。（）（1分）12对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。（）（1分）13量块按“级”使用时，应以其标称值作为工作尺寸，该尺寸包含了量块的制造误差（）（1分）14过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。（）（1分）U51符号/表示圆跳动，表示全跳动。（）二、填空题（7小题,共14.0分）（2分）1对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用（）。（2分）分组法和修配法都采用（）进行计算。（2分）3系统误差可用（）,（）等方法消除。（2分）4量块的研合性是指（）0（2分）5在实际使用中，量块按级使用时，量块的尺寸为标称尺寸，忽略其（）;按等使用时，量块的尺寸为实际尺寸，仅忽略了检定时的（）。（2分）6图样上规定键槽对轴的对称度公差为0.05mm,则该键槽中心面偏离轴的轴线距离不得大于（）mm。（2分）7量块按“级”使用时，以量块的标称长度作为（）,该尺寸包含了量块的（）误差。三、单项选择题（10小题,共20.0分）（2分）1下列配合中，配合公差最小的是A、30H7g6B、30H8g7C、30H7/u7D、100H7/g6（2分）所设计孔、轴配合中的孔和轴加工后，经测量合格的某一实际孔与某一实际轴在装配后得到了间隙，则设计配合A、一定时间隙配合B、一定是过盈配合C、一定时过渡配合D、可能是间隙配合也可能是过渡配合（2分）3一般来说，下列哪一个表面粗糙度要求最高。A、的07b、9QH7c、D、郴M（2分）按GB/T1144-2001规定，矩形花键联结的定心方
