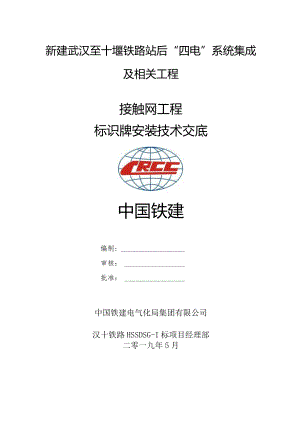

新建武汉至十堰铁路站后“四电”系统集成及相关工程接触网工程标识牌安装技术交底中国铁建编制:审核：批准：中国铁建电气化局集团有限公司汉十铁路HSSDSG-I标项目经理部二零一九年5月标识牌安装技术交底书单位：中国铁建电气化局集团汉十铁路HSSDSGT标项目经理部编号：JCW-028工程名称汉十铁路孝感至随县段四电集成及相关工程日期2019.05.08送达单位电气化施工队交底人工程地点汉十铁路一、技术交底内容1、标识牌安装技术交底书。二、执行技术标准1、Q/CR9609-2015高速铁路电力牵引供电工程施工技术规程。2、TB10758-2018J1154-2018高速铁路电力牵引供电工程施工质量验收标准。3、300-350kmh电气化铁路接触网装备暂行技术条件。三、安全技术措施1、施工中务必按照相关规定正确佩戴安全帽、防护服、安全带；2、高空作业严格按照安质部下发的高空作业安全交底进行施工；3、施工流程严格按照本技术交底内容进行，保证施工质量；交底内容：1、领料根据平面图、安装图提出用料计划，领料，选配好安装所需的全部零配件。2、材料检查对所领取的材料、零配件进行外观质量检查，零件活动部分应保证灵活，不合格产品禁止使用。3、标识牌安装3.1、 号码牌安装采用粘贴型，统一采用四位数编制，除共用支柱外每根支柱三块，2块安装在顺线路两侧，1块安装在钢柱的田野侧；H型钢柱与硬横梁支柱号码牌上沿平行下底座中心位置；硬横梁吊柱与隧道吊柱号码牌中心安装位于上下腕臂底座中心。交 底 内 容3.2、 车站按照股道分别编号（如1-0051,11H）051,V-0051）,共用支柱每根支柱安装四块号码牌，杆号在顺线路两侧标注杆号安装两块，垂直线路两侧按照股道分别编号（如顺线路两侧标0051,垂直线路两侧分别为I-0051,III-0051）各安装一块。3.3、 孝感东站与既有孝感东站安装保持一致、每根支柱安装2块，三位数编制，分别安装在顺线路两侧H型钢柱与硬横梁支柱号码牌上边沿距腕臂下底座底排孔以下40OnInI处，雨棚吊柱与硬横梁吊柱号码牌中心安装位于上下腕臂底座中心。3.4、 分相内各种标识牌安装分相内各种标识牌安装在地面以上227OnIm处（此处为标识牌的顶部）如图。每个分相处，大里程方向及小里程方向对称安装，安装形式如图二、图三、图四。交底内容图一图二图三图四3.5、 接触网终端标识牌安装接触网终端标识牌安装在接触网终点，在承力索与接触线中间，用吊弦环节起来通过承力索吊弦线夹和接触线吊弦线夹固定，如图二所示。/ / / / / / / / / / / / / / / / / / ./ / /./ / / J/ / / / / 7/ / / / / /，/ / /，尸/ /，/BBH1'/, ： . /，/,/%".图二4、技术要求：4、1粘贴面必须清洁干净，雨雪天气后12小时内禁止粘贴施工。4、2粘贴面上浮尘或涂料、油漆、污渍、油渍需打磨干净。4、3号码牌背面衬纸撕开后，即漏出背胶，就可直接粘贴，再用橡胶锤打压实。交底人交底时间标识牌安装技术交底签收表时间：地点:姓名职务姓名职务姓名职务
