框架剪力墙结构高层住宅工程材料送检方案.docx

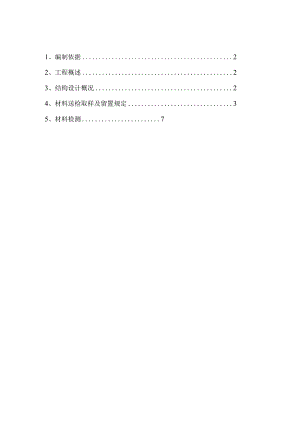

1、编制依据22、工程概述23、结构设计概况24、材料送检取样及留置规定35、材料检测7材料送检方案1、编制依据:1.1、 海玉未来城一期工程施工合同和工程施工图纸。1.2、 国家和行业颁布的及湖北省现行有关标准的有关规定。2、工程概况：2.1、 工程简介:序项目内容1工程名称海玉未来城一期工程2建筑面积总建筑面积108054.12m23工程地点4质量目标合格5结构形式框架及剪力墙结构6基础形式人工挖孔灌注桩7建设单位8设计单位9监理单位10勘察单位11施工单位12开工日期2018年3月28日13竣工日期2020年3月27日14总工期730天2.2、 建筑设计概况:、本工程位于来凤县翔凤镇武汉大道与湘鄂情大道交汇处，本工程包括地下一层车库，地上10栋住宅及2栋商业。其中1#楼11层，建筑高度34.80米；2#楼11层，建筑高度34.80米；3#楼17层，建筑高度53.40米；4#楼17层，建筑高度53.40米;5#楼17层，建筑高度53.40米；6#楼17层，建筑高度53.40米;7#楼17层，建筑高度53.40米；8#楼17层，建筑高度53.40米;9#楼17层，建筑高度53.40米；10#楼17层，建筑高度53.40米;8#裙楼2层，建筑高度8.50米；5#裙楼1层，建筑高度4.60米。、本工程屋面防水等级为I级,两道防水设防，防水材料为NL2厚合成高分子防水卷材和NL5厚合成高分子防水涂料，商业及住宅主楼屋面保护层采用40厚细石混凝土，楼梯顶及、电梯机房屋面保护层采用20厚水泥砂浆，屋面找平层采用20厚L2.5水泥砂浆。、本工程墙体材料采用蒸压加气混凝土砌块，外墙、楼梯间隔墙、商铺分隔墙、住宅分户墙厚均为200mm,一层商铺卫生间墙、住宅户内隔墙、住宅管道井墙厚均为100nln1。、装饰装修部分：门厅及公共走道地面为陶瓷地砖，楼梯间、电梯机房、住宅地面为水泥砂浆。电梯机房、楼梯间、住宅等内墙面为混合砂浆，公共走道、一层门厅、电梯前室内墙面为面砖。一层门厅外墙面为面砖，其它外墙面为外墙涂料。、节能部分:外墙为无机保温砂浆；屋面为XPS保温板；外墙为塑料60F系列型材中空玻璃窗，中空空气层为12A,窗玻璃厚度为6mm,气密等级为8级；架空楼板为20厚挤塑聚笨板；内外墙体材料为蒸压加气混凝土砌块（B06）A3.5o2.3、 结构设计概况：本工程结构设计使用年限50年，建筑结构安全等级二级，基础安全等级二级，建筑地基基础设计等级甲级，建筑抗震设防类别为丙类，建筑抗震设防烈度6度，建筑耐火等级为二级，本工程商业及地下车库为框架结构，1T0#主楼为剪力墙结构，框架结构及剪力墙结构抗震等级为四级。4、材料送检取样及留置规定：4.1、 钢材4.1、 K原材送检批量：按每次进场的同一牌号、同一批号、同一规格（直径）、同一交货状态，总重量不大于60吨为一批（不足60吨按一批计）。成型钢筋批量：同一产家、同一类型、同一钢筋来源的成型钢筋，不超过30t为一批，每批中每种钢筋牌号、规格均应至少抽取1个钢筋试件，总数不应少于3个。4.2、 2、送检数量：带肋钢筋原材拉伸2个（长50Onm1）,冷弯2个（长500mm）o圆盘条钢筋原材拉伸1个（长500mm）,冷弯2个（长50Omn1）。原材重量偏差取样要求从不同钢筋上取,数量不少于5支，每支试样长度不小于500mm,长度应逐支测量，精确到Imn1。测量试样总重量时，应精确到不大于总重量的1虬4.3、 3、试样的标志：试样的标志一般应在头部端面或侧边上,对小面积试样，可挂标志牌，以便于试验时辨识。4.4、 4、取样规定：样坯应在外观尺寸合格的钢材上切取。切取样坯时，应防止因受热，加工硬化及变形而影响力学及工艺性能。试样毛剌须清除，尖锐棱边应倒圆，圆弧半径不宜过大。由盘卷上切取的线材，允许校直，但矫正不得对试样的力学性能有显著影响。对不测定伸长率的试样，则可不经矫正进行试验。4.2、 钢筋焊接4.2.1、 闪光对焊4、 2.L1、力学性能检验时,应从每批接头中随机切取6个接头,其中3个做拉伸试验，3个做弯曲试验。5、 2.1.2、在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一批计算。4.2.2、 电弧焊在现浇混凝土结构中，应以300个同牌号钢筋、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同型式接头作为一批。每批随机切取3个接头，做拉伸试验。4.2.3.电渣压力焊在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。每批随机切取3个接头做拉伸试验。4.2.4.机械连接4.2.4.1、接头现场抽检项目应包括极限抗拉强度试验、加工和安装质量检验。抽检应按检验批进行，同钢筋生产厂、同强度等级、同规格、同类型和同型式接头应以500个为一个验收批进行检验与验收，不足500个也应作为一个检验批。4.2.4.2、同一施工条件下采用同一材料的同等级同型式同规格接头，以连续生产的500个为一检验批进行检验和验收，不足500个的也按一个检验批计算。取3根做拉伸试验。4.2.4.3、在现场连续检验10个检验批，当其全部单向拉伸试件均一次抽样合格时，检验批接头数量可扩大为IoOo个。4.3、 水泥1、同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200吨为一批，散装不超过500吨为一批,每批抽样不少于一次。2、当在使用中对水泥质量有怀疑或出厂超过三个月（快硬硅酸水泥超过一个月）时，应进行复验，并按复验结果使用。3、取样方法：a、袋装水泥用取样管，随机选择20个以上不同的部位等量取样。总量至少12kg,放入清洁、干燥、不易受污染的金属容器中。b、散装水泥在散装水泥卸料处输送水泥运输机具上取样。总量至少12kg,放入清洁、干燥、不易受污染的金属容器中。4.4、 砂浆配合比同一工程、相同材料、同一施工方法、同一设计强度等级要求的砂浆至少做一次配合比。取样方法：从每批中抽取有代表性的试样。水泥IOkg,砂40kg,掺合料（粉煤灰等）3kg,外加剂3kg。4. 5结构构件混凝土强度试件结构构件混凝土：a、每拌制100盘且不超过IoOnl3的同配合比的混凝土，取样不得少于一次；b、每工作班拌制的同一配合比的混凝土不足100盘时，取样不少于一次；c、当一次连续浇筑超过100Om-时，同一配合比的混凝土每200m3取样不得少于一次；d、每一楼层、同一配合比的混凝土取样不得少于一次；e、每次取样应至少留置一组标准养护试件，同条件养护试件的留置数应根据实际需要确定。试件的制作与养护：a、每组试件所用的拌合物根据不同要求从同一盘搅拌或同一车运送的混凝土中取出，取出的混凝土拌合物应至少用铁锹再来回拌合三次立即制作试件，试件的成型方法应与实际施工中采用的方法相同。成型后，刮除上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。b、制作试件用的试模用铸铁或钢制成，应具有足够的刚度并拆卸方便。试模的承压面公差不得超过00005d（d为边长）。组装后各相邻面的不垂直不应超过05°C,试件各边长、直径和高的尺寸的公差不得超过1mmo制作试件前应将试模擦干净并在其内壁涂上一层矿物油脂或其它脱模剂。试件尺寸规格为150X15OX150mm标准试模。根据需要，试件可采用标准养护和构件同条件养护。试件成开后应用不透水的薄膜覆盖表面，以防止水分蒸发,并在温度为20±5°C环境下静置一昼夜，然后编号拆模，采用标准养护的拆模后的试件应立即放在20±2,温度为90%以上的标准养护室中养护。在标准养护室内试件放在架上，彼此间隔为10-20mm,并应避免用水直接冲淋试件，或在温度为20±2C的不流动Ca（OH）2饱和溶液中养护。同条件养护的试件的拆模时间相同，拆模后，试件应放置在靠近相应结构构件或部位的适当位置与浇筑的混凝土构件同步养护。4.6砌筑砂浆试件砌筑砂浆每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至于抽检一次。现场试件的制作与养护：a、制作砌筑砂浆试件时，将无底试模放在预告铺有吸水较好的普通粘土穆上（砖的吸水率不小于10%）o制作建筑地面砌浆时，用有底试模。试模规格为70.7义70.7*70.7廊立方体，每组六件，由铸铁或钢制成，应具有足够的刚度并拆卸方便。试模的内表面加工，其不平度应为IOonInl不超过0.05mm,组装后各相邻面的不垂直度不应超过±O.5°C.制作试件前应将试模擦干净并在其内壁涂上一层矿物油脂或其它脱模剂。b、向试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次，并允许用油灰刀在模壁插数次，使砂浆高出试模68mmoc、当砂浆表面开始出现麻斑状态时，将高出部分的砂浆在试模顶面削去抹平。d、试件制作后应在温度20±5C环境下静置一昼夜，然后编号拆模。拆模后的试件应在标准养护条件下养护。e、标准养护的条件是：水泥混合砂浆应为20±3C,相对湿度60-80%；水泥砂浆和微沫砂浆应为20±3°C,相对湿度为90%以上；养护室试件彼此间隔为不少于IOmmof、当无标准养护条件时，可采用自然养护：水泥混合砂浆应在正常温度，相对湿度为60-80%的条件下（如养护箱或不通风的室内）养护；水泥砂浆应在正常温度并保持试块表面湿润的状态下（如湿沙堆中）养护；养护期间必须作好温度记录。有争议时，以标准养护条件为准。4.7、墙体材料4.7.1、加气混凝土砌块每一生产厂家的砖到场后，1万块为一个验收批，检数量为一组。5、防水卷材：防水卷材同一品种、牌号和规格等级的产品的卷材，抽验数量为大于100O卷抽取5卷，5001000卷抽取4卷，100499卷抽取3卷，小于100卷抽取2卷每批抽样卷数各取Im长为样本。6、材料检测：所有进场材料必须有产品合格证，并要查明是否符合所需的品种、规格、数量、质量要求。水泥进场入库，应核对来料单，并查看水泥品种、标号、生产厂家、出厂日期、出厂批号是否相符，用目测和手感验收水泥是否受潮、硬结、变质。水泥进场后，现场材料送检员应取得样品送有关试验室试验，标号和安定性达到要求才允许使用。钢材进场，其质保书随车到达，卸车前应该对供货单、质保书、品牌与进场钢筋是否吻合，并以钢材外不锈蚀和成型程序进行目测。进场的钢材必须取样送度验室作物理性能试验。
