诺亚云谷激光控制平台软件使用说明书.docx

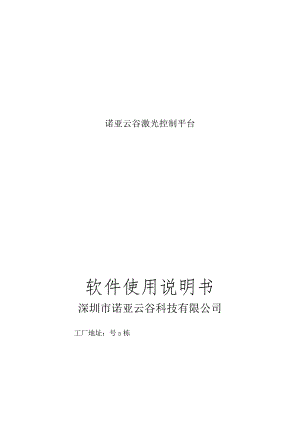

诺亚云谷激光控制平台软件使用说明书深圳市诺亚云谷科技有限公司工厂地址：号B栋电话：一、概述1.1 软件简介诺亚云谷激光控制平台是深圳市诺亚云谷科技有限公司自主研发的一款适用于大中小企业的工业版激光标刻全功能软件，其简单、灵活、高效、实用的特性，是对以往激光标刻软件的一次重大革新。1.2 系统运行环境本软件运行环境要求如下：操系统要求：WindoWS7Windows8WindOWSlO操作系统。屏幕分辨率须为1024*768或以上。己插入LQl打标运动控制卡。1.3说明此用户手册为深圳市诺亚云谷科技有限公司，诺亚云谷科技保留所有权。除了法所允许的情况外，任何第三方单位或个人，未经诺亚云谷科技许可，不得出于任何目的通过任何途径及媒介在可检索的系统上复制、改编、传播或出版此文档，复制件应保留相应和原始版本的所有声明。诺亚云谷科技确信本手册提供的信息是正确可靠的，但不作任何保证、陈述、表达或暗示此文档可用作其他场合的应用参考，且不承担任何因使用此文档侵犯专利或侵犯任何第三方权利所致的法律责任。因使用文档可能导致的间接或直接损伤相关设备的情况，诺亚云谷科技不负任何责任。诺亚云谷科技具有本产品及其软件的专利权、和其它知识产权。未经授权，不能直接或间接的加工、制造、复制、使用本产品及其相关部分。本文档中出现的诺亚云谷科技和诺亚云谷科技标志已被深圳市诺亚云谷科技有限公司注册为商标。此商标无违反任何商标法的规定。诺亚云谷科技对文档信息中所出现的专利或知识产权不授予任何权利。对此文档中任何信息的改动和调整，恕不另行通知。二、软件驱动安装解压软件包之后，打开目录中的DriVer文件夹。1. 32位系统：确保打标卡已经连接到计算机后，安装DPInSt32,然后安装如下运行库：vc_redist_x86_>vcredist_vcredist_x86_;2. 64位系统：确保打标卡已经连接到计算机后，安装DPInSt64,然后安装如下运行库：vc_redist_x64_、vcredist_x64_、vc_redist_x86_>vcredist_>vcredist_x86_<）以上运行库能安装上的都装上。3.安装完成后重启电脑。三、软件功能特点3.1 诺亚云谷激光控制平台软件具有以下主要功能基本几何图形的绘制及标刻；支持文字、图片、矢量图、条码的设计和标刻；支持变量文本、序列号、日期、导入文件的标刻；支持替换文本功能，并对序列号文本进行递增、复位操作；支持矢量图（dxfplt格式）与位图（jpg、bmp格式）标刻；强大的节点编辑功能和图形编辑功能；支持图形造型节点编辑和变换（平移、尺寸、旋转、倾斜、缩放、镜像）操作；条码支持多种字体（TrUeTyPe字体、单线字体和条形码以及二维码）；条码中支持反转、矩形模式和圆形模式；有8个笔号，可以对不同对象设置不同的加工参数；强大的填充功能，增加了四种填充类型（直线中单边双边填充、横竖线填充、回型、内外偏移、螺旋填充）；标刻参数调节方便，并设有参数库，可直接选择使用；可调节振镜镜像，并对标刻效果进行校正；支持脚踏标刻模式，方便用户使用；支持对板卡进行IO操作，包括输入等待，输出控制，为现场流程控制提供灵活的操作方式；支持多文档、多工位的打标，并实现各种逻辑的控制；总结：诺亚云谷激光控制平台软件是一套能支持多种激光打标硬件之通用型激光打标系统，不论是C02激光或YAG和半导体激光还是光纤(IPG/SPI)激光皆可支持.3. 2界面说明主界面诺亚云谷激光控制平台的界面由上到下分别为：1、菜单栏：显示主要功能的名称，点击各功能会弹出该功能列的所有选项，提供选择.2、工具栏：工具栏是使用者最常用的功能快捷功能按钮。在每个子工具栏的次处鼠标左键长时间按住妙口可移动该工具栏放在工作区的任何一个位置。3、对象树：显示目前在工作范围上所有的对象及其类型。4、对象属性：主要在显示目前所选取的对象属性，及其相关参数设定。5、打标笔设置：显示目前打标所用的参数。6、对象通用信息：显示打标对象的基本信息。7、打标命令和状态：显示打标次数、所用时间等信息。8、状态列：显示鼠标坐标及控制卡是否链接。四、文件文件菜单栏主要实现对文件的常用操作，如“新建”、“打开”、“关闭”、“保存”、“另存为”、“导入”、“导入DXF"、“导出PLT”、“最近文件”功能。新速CtrUN打开Ctrl-。关闭CtrtS月存为F4导入导入DXF号出PLT阳最近文件退出3.1、 新建新建功能用于创建一个新的标刻文档，新建时系统会重新打开操作窗口，并顺序的命名为:LSFKLSF2等。新建功能对应的工具栏图标为二，点击该图标可以实现同样的操作效果。3.2、 打开打开功能用于打开一个保存在硬盘上的gls文件，当选择“打开”子菜单时，软件将会弹一个打开文件的窗口，要求您选择需要打开的文件路径。打开功能对应的工具栏图标为；您不能打开不符合.gls文件格式的文件。* SiffSg , MODQOownlo»d«. Docm*nt“V Picture* LJ 303ODowolod s360E尸文件 aiduNtdaakOowload JiwOOMd修花日VlMQ2019/5/27 105932«*2019/5/27 20:35立MH2010/6/13 1&O2刈*2019/5/27 115H央IHM45三WMXOln:GBUtmB网Pysz048刈N(Z):3.3、 关闭关闭功能主要用来关闭当前正在操作的标刻文档，如果该文档已保存过，则会直接保存并关闭；如果是新文档未保存，则会弹出窗口，让您选择保存路径，然后再关闭。AutoServerForLaser是否保存对LSF2的更改？3.4、 保存、另存为、导入、导入DXF、导出PLT、最近文件保存功能用当前文件名保存正在绘制、编辑的标刻文档，另存为功能用来将当前绘制、编辑的标刻文档保存为另外一个文件名，两者都实现了保存文件的功能，保存对应工具栏图标为MSl如果当前文件已有文件名，则进行“保存”操作时将以该文件名保存当前编辑的文档，否则将弹出保存对话框，要求您选择保存文件的路径、文件名及保存类型，无论当前文件是否有文件名，“另存为”命令都会弹出对话框，要求您提供新的文件名以供保存，此时，旧的文件不会被覆盖，导入和导出一些以制作好的文件格式进行工作。y O(G:)-大小修改3财绐a2019/5/27 1659文 4。2019/5/27 2 635%他安2019/6/13 1&02文博宾201WSmIlQ5立明呼才快速6向AOD.4kDownkxads/MDocuments.KiPicturesjtU3DReleaseWfS三f41.IMD工作二360Downloads”0用户文件BeklvNetdiskDQwnIoadJgUaoMd文付X(N):五、编辑编辑菜单主要实现对标刻对象的常用编辑操作，主要包括“撤销”、“重做”、“剪切”、“拷贝”、“粘贴”、“群组”、“取消群组”、“手动排序”、“转换成曲线”、“三点成圆”功能。Tttt内Alt-Backspace至侬舞切Smtt-DBeteJtfIUCtrt-C祜5SCtrt-VAR除*BS点13郎组取;内8转目y手动排序打IR成点三5.1 撤销、恢复在进行图形编辑操作时，如果对当前的操作不满意，可以使用“撤销”取消当前的操作，回到上一次操作的状态；撤销当前操作之后，可以使用“恢复”功能还原被取消的操作。“撤销”菜单对应的工具栏图标为与O“恢复”菜单对应的工具栏图标C。5.2 剪切、拷贝、粘贴剪切将选择的图形对象删除，并拷贝到系统剪贴板中，然后用“粘贴”功能将剪贴板中的图形对象拷贝到当前图形中。复制将选择的图形对象拷贝到系统剪贴板中同时保留原有图形对象。“剪切”、“复制”、“粘贴”对应的快捷键为CtrI+X,Ctrl+C,Ctrl÷V05.3群组、取消群组“群组”是将选择的对象组合在一起作为一个新的图形对象，群组后的图形对象与其他图形对象一样可以被选择、复制、粘贴、填充、造型等，可以重新设置对象属性，其对应的工具栏图标为J“群组解散”则将群组后的图形还原成群组之前的对象类型，原有对象的属性不变，对应的工具栏图标为迄。例如，原图形为圆形和矩形，点击“群组”后，对象类型会变为“群组”,群组后的图形可以按照当前的属性进行编辑；当点击“群组解散”操作后，群组对象将会还原为原来对象类型，即圆和矩形，它们的属性不会改变。5. 4手动排序把对象序列号随意排序，进行标刻:请揄入新序号修改顺序C）交换顺序取消清输入新序号确定5.5转换成曲线、打散成点将一些对象的边线转换成曲线和点组成:打散成点X间隔模式间隔（mm）:I10口自动调整成均匀间隔。等分模式（仅对圆有效）个数：IioI二确定二）取消5.6三点成圆建立三个点的对象，选择三点成圆的功能，就会自动生成一个圆形对象:六、视图在视图菜单中，主要包括“缩放”、“状态栏”、“常用工具栏”、“系统样式”功能,您可以通过勾选或取消决定其是否显示在软件界面上。缩放状麦栏常用工M栏6.1 缩放缩放功能里主要包括“缩小”、“放大”、“所有对象”、“选择对象”、“显示全页”、“移动视图”。此操作是对选中图形进行的基本变换，您也可以在工具栏中选择相应的图标进行操作。叵!移动当前视图，不对图形本身进行操作。放大当前视图。缩小当前视图。6.2 状态栏、常用工具栏启用上就会在软件框架上显示出来，方便而快键使用。6.3 系统样式对软件整个背景和样式的变化，多样式的选择使用户感官上不同的认实。七、调整当您在工作空间内选择了两个以上的对象时，对齐菜单将变为可用，该菜单用来使您选择的对象在二维平面上对齐。右对齐下对齐水平中心对齐垂直中心对齐居中到中心水平居中垂直居中左对齐：将所有的对象的左边缘对齐。右对齐：将所有的对象的右边缘对齐。上对齐：将所有的对象的顶边缘对齐。下对齐：将所有的对象的底边缘对齐。水平中心对齐：将所有的对象的水平中心线对齐。以上三种对齐方式，所有对象仅在垂直方向进行移动。垂直中心对齐：将所有的对象的垂直中心线对齐。以上三种对齐方式，所有对象仅在水平方向进行移动。居中到中心：将所有的对象的中心点重合对齐。该对齐方式使对象在水平方向和垂直方向都进行了移动。八、设置系统设置（三），软件授权管理Q)权限管理(R)切换用户(X)«O1S½(O)运动控制卡调试脱机文件设置8.1系统设置光学：搭配的场镜的工作范围，方向的改变，偏移的修改，图形的校正，引导红光的使用。激光控制：选择搭配的激光器，功能和外硬件的启用及使用。视图：工作区域显示样式，语言转换，对象的移动精度。8. 2权限管理用户开放那些功能设置。用户权限售理用户类型管理员管理员B权限设置 通用加工 多文档加工 创建又寸象 编辑对象 系统设置 打开文档
