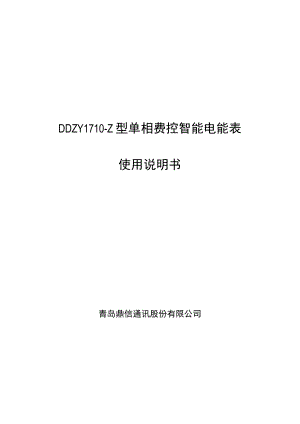

青岛鼎信通讯股份有限公司DDZY1710-Z型单相费控智能电能表使用说明书.docx

DDZY1710-Z型单相费控智能电能表使用说明书青岛鼎信通讯股份有限公司尊敬的用户：首先衷心感谢您选择青岛鼎信通讯股份有限公司的产品。青岛鼎信通讯股份有限公司结合客户及市场的需求，以科技创新为基础，以产品的稳定性、有效性、实用性为工具，以服务用户为目的进行产品的研发，力求做到产品的免维护，从而更好的服务用户，服务社会。本使用说明书主要向您介绍我公司生产的DDZY1710-Z型单相费控智能电能表的性能、功能、安装、接线与调试等内容。在使用终端前，请先仔细阅读本说明书。如果对本说明书有任何疑问，或者在应用中有任何问题和要求，需要相关的技术支持，可以通过下面的方式与我们联系，我们将及时给予回应和解决。地址：青岛市宁夏路288号青岛软件园6号楼5层邮编：266024电话：0532-/17/18传真：0532-网址:1产品简介错误!未定义书签。2性能指标错误!未定义书签。3工作原理框图错误!未定义书签。4功能特点错误!未定义书签。1 .1计量功能错误!未定义书签。1.1.1 电量计量错误!未定义书签。1.1.2 电量冻结错误!未定义书签。1.1.3 1.3清零错误!未定义书签。2 .2时钟错误!未定义书签。4 .3安全认证错误!未定义书签。5 .4电力参数测量及监测错误!未定义书签。4.5事件记录错误!未定义书签。4.6广播校时错误!未定义书签。4.7显示功能错误!未定义书签。4.8通讯功能错误!未定义书签。4.9信号输出错误!未定义书签。4.10报警功能错误!未定义书签。4.11费控功能错误!未定义书签。4.12费控指示错误!未定义书签。5显示说明错误!未定义书签。5.1显示界面错误!未定义书签。5.2显示状态错误!未定义书签。5.3背光点亮：错误!未定义书签。6安装与接线错误!未定义书签。6.1外形与安装尺寸错误!未定义书签。6.2外观结构图错误!未定义书签。6.3状态指示错误!未定义书签。6.4接线端子图错误!未定义书签。6.4.1接线端子图错误!未定义书签。6.4.2脉冲输出端口示意图错误!未定义书签。6.4.3RS-485口接法及说明错误!未定义书签。7安装环境要求错误!未定义书签。7.1避免靠近易燃易爆环境错误!未定义书签。7.2避免高温高湿环境错误!未定义书签。7. 3远离高能量电磁环境错误!未定义书签。7.4 保证良好的电气环境错误!未定义书签。7.5 保证安装位置的机械强度错误!未定义书签。8运输和储存错误!未定义书签。9保修期限错误!未定义书签。10声明错误!未定义书签。1产品简介DDZYI710-Z型单相费控智能电能表，是青岛鼎信通讯股份有限公司研制生产的新一代智能型高科技电能计量产品。该电能表采用了高速数据处理芯片、永久保存信息的存贮器、485通讯、载波通讯和红外通讯、大画面宽温液晶显示等先进技术。电能表采用了先进的SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用，具有较高的绝缘强度和耐腐蚀性。它集计量、费控、监控、显示、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。2性能指标a）主要技术参数表2.1主要技术参数型号DDZY1710-Z精度等级有功2.O级额定电压220V标定（最大）电流5(60)A静态功耗<1.5W,IOVA工作温度-25+60C极限工作温度-40+70相对湿度年平均V75%30天（这些天以自然分布在一年中）95%在其他天偶然出现85%电压范围0.8Un-L15Un频率(50+2.5)Hz启动电流20.0041b可靠性MTBF210年b）时钟参数要求表2.2时钟参数时钟准确度（日误差）WO.5sd(0°C+4(C时：±2ppm；-40C+85°C时：±3.5PPm)电池寿命10年电池连续工作时间25年停电后数据保存时间210年设计寿命15年c）外型尺寸表2.3外形尺寸外形尺寸长X宽X厚=16OnImX112mm×71mm净重<1.Okg3工作原理框图智能电表工作时，电能表电压经电阻分压采样、电流经分流器采样，通过滤波处理后送入计量芯片进行有功电能的计算处理。计量芯片将电能信号转化为脉冲信号送到CPU进行电量脉冲采集，电量累计和各项计算分析处理，其结果保存在数据存储中；同时CPU完成红外、485通讯、LCD显示等功能处理。电表带有硬时钟电路，保证时钟在标称温度下时钟日误差小于0.5sd°数据安全性上采用冗余设计，数据采用多重备份，确保计量数据可靠。图3.1单相表系统工作原理示意图4功能特点4.1 计量功能1 .1.1电量计量a）具有正、反向有功电能计量功能，并可以据此设置组合有功电能。b）具有分时计量功能，有功电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行存储。c）能存储上12个结算日的单向总电能和各费率电能数据，电表每月最多支持3个结算日，设置时3个结算日按从小到大顺序设置。4 .1.2电量冻结a）定时冻结：按照约定的时间及间隔冻结电能量数据，每个冻结量应至少保存60次。b）瞬时冻结：在非正常情况下，冻结当前的日历、时间、所有电能量和重要测量量的数据；瞬时冻结量保存最后3次的数据。c）约定冻结：在新老两种费率/时段转换、阶梯电价转换或电力公司认为有特殊要求时，冻结约定时刻的电量以及其他重要数据。d）日冻结：存储每天零点时刻的电能量，应可存储62天的数据。e）整点冻结：存储整点时刻或半点时刻的有功总电能，应可存储254个数据。f）冻结内容及对应的数据标识均符合DL/T6452007及其备案文件要求，冻结电量可通过485或者红外通信接口抄出，便于进行用电量分析和线损统计。g）结算日冻结：电能表应支持设置每月最多3个结算日，应可存储12次月冻结数据。4.1.3清零电能表只有在被授权及通过安全验证的情况下能进行电量清零操作，清除电表内部存储的电能量、冻结量、事件记录等数据。永久记录电能表清零事件的发生时刻及清零时的电能量数据。4.2 时钟a）内置硬件时钟电路具有日历、计时、闰年自动转换功能。内部时钟端子输出频率为1Hz。b）可通过RS485红外等通信接口对电能表校时，日期和时间的设置必须有防止非授权人操作的安全措施，除广播校时外，校时必须使用密文进行。c）时钟电池采用绿色环保锂电池，在电能表寿命周期内无需更换，断电后可维持内部时钟正确工作时间累计不少于5年。4.3 安全认证通过固态介质或虚拟介质对电能表进行参数设置、预存电费、信息返写和下发远程控制命令操作时，需通过ESAM模块的安全认证，以确保数据传输安全可靠。4.4 电力参数测量及监测可测量、记录、显示当前电压、电流（包括零线电流）、有功功率、功率因数等运行参数。测量误差（引用误差）不超过±1%。4.5 事件记录电量的事件记录功能可以记录对电表的编程和清零操作以及电表运行状态，具体分为以下几种情况：a）校时记录：能记录校时总次数、最近10次校时事件的操作者代码、校时前时间、校时后时间。b）掉电记录：电能表记录掉电总次数，最近10次掉电事件发生时间和结束时间。c）开上盖记录：应能记录开表盖总次数，最近10次开表盖事件的发生、结束时刻以及开表盖发生时刻的电能量数据，停电期间，电能表只记最早的一次开表盖事件。d）拉合闸记录：电能表能记录拉合闸总次数，最近10次拉闸、合闸时间的发生时刻和电能量数据。e）清零记录：电能表永久记录清零总次数，最近10次电表清零事件发生的时刻和清零时的电能量。4.6 广播校时a）广播校时每天只允许一次，电能表可接受的广播校时范围不得大于5min,当校正时间大于5min时，电能表只有通过加密方式进行时钟设置。b）电能表只接受小于或等于5分钟的时钟误差广播校时；每日只允许校时一次（日期发生改变即允许校时），且应尽量避免在电能表执行结算数据转存操作前后5分钟内进行。4.7 显示功能a）该电能表LCD采用HTN类型材质，具有宽视角，防紫外线等功能，在正常使用情况下，LCD寿命大于10年。b）电能表具备自动循环和按键两种显示方式；自动循环显示时间间隔可在520秒内设置；按键显示时，LCD应启动背光，带电时无操作60S后自动关闭背光。c）停电显示：停电后，液晶显示自动关闭，可用按键或其他方式唤醒液晶显示。唤醒后如无操作，自动循环显示一遍后关闭显示，按键显示操作结束30秒后关闭显示。4.8 通讯功能a）电能表具有1个红外通信接口、1个RS485通信接口、1个载波通信接口。红外、RS485和载波通信接口的物理层相互间独立，一个通信接口的损坏不影响其它通信接口正常工作。另外，对通信接口和电能表内部电路实行光电隔离，有失效保护电路。b）电能表通过通信接口可以与手持终端、数据采集器、检测设备、计算机等进行数据传输、广播对时设置、抄读、管理等。通讯规约符合DL/T645-2007标准。c）RS485通信接口和电能表内部电路实现电气隔离，有失效保护电路。RS485通信传输速率允许在1200bps、2400bps、4800bps.960ObPS中选择，缺省值为2400bps。d）调制式红外通信接口的缺省波特率为1200bpse）载波模块接口与RS485接口物理层相互独立，一个通信接口的损坏不影响其它通信接口正常工作。4.9 信号输出a）电能表应具备与所计量的电能量成正比的光脉冲和电脉冲输出。b）光测试输出装置的特性应符合GB/T17215.2112006的要求，电测试输出装置的特性应符合GB/T152842002的要求。c）光脉冲输出采用超亮、长寿命LED指示灯，脉冲宽度：80ms+16msod）电脉冲输出应有电气隔离，测试端口能从正面触及到。4.10 报警功能光报警采用背光点亮方式进行光报警，当事件恢复正常后报警自动结束。背光点亮采用常亮方式，不采用闪烁方式。4.11 费控功能电能表内置ESAM模块，具备远程费控功能，支持通过虚拟介质远程实现充值，参数设置及控制功能。电能表可通过主站或售电系统下发拉闸命令，经ESAM严格的密码验证及安全认证后，对电能表进行拉合闸控制。具有内置负荷开关，可以实现远程断送电。开关动作，中断供电。4.12 费控指示电能表收到远程报警命令后，“请购电”字符闪烁，电能表收到远程拉闸命令后，在跳闸前的延时过程中，“拉闸”字符闪烁，跳闸指示灯灭，跳闸延时时间到，“拉闸”字符停止闪烁。跳闸指示灯亮。5显示说明I1劫当前上；8月组合正反向总尖峰平谷剩余常数普留L命阶梯透支用电量价户时间段金额表号OO0.0.0.0.0“8CS读卡中成功失败请购电拉闸透支囤积图5.1显示界面表5.1显不说明序号LCD图形说明1当耻;8月组合面螭脾陶除牖透支用电跄丽间段S耨1）当前、上1月/次-上12月/次的用电量、累计、组合、正/反、总、尖、峰、平、谷电量2）剩余金额、常数3）阶梯电价、电量4）透支金额5）时间、时段、表号20000.0.0.0.0数据显示及对应的单位符号34«Sr>LN1）红外、485通信中2）实验室状态，命显示为测试密钥状态，不显示为正式密钥状态3）电能
