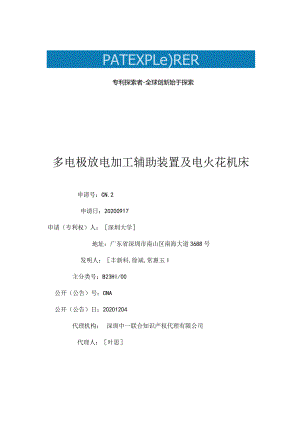

PATEXPLe)RER专利探索者-全球创新始于探索多电极放电加工辅助装置及电火花机床申请号：CN.2申请日：20200917申请（专利权）人：深圳大学地址：广东省深圳市南山区南海大道3688号发明人：丰新科,徐斌,常惠玉I主分类号：B23HI/00公开（公告）号：CNA公开（公告）日：20201204代理机构：深圳中一联合知识产权代理有限公司代理人：叶思(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CNA(45)申请公布日20201204(21)申请号CN.2(22)申请日20200917(71)申请人深圳大学地址广东省深圳市南山区南海大道3688号(72)发明人丰新科，徐斌，常惠玉(74)专利代理机构深圳中一联合知识产权代理有限公司代理人叶思(54)发明名称多电极放电加工辅助装置及电火花机床(57)摘要本申请适用于电火花放电加工设备技术领域，提供了一种多电极放电加工辅J助装置及电火花机床，该辅助装置包括第一滑块、第二滑块、传动机构和底座，第一滑块上设有第一电极，第一滑块可与电火花机床的驱动轴连接；待加工工件可设于第二滑块上；传动机构与第一滑块、第二滑块和底座传动连接；底座上设有第二电极和导向部，第一滑块和第二滑块设于导向部上。本申请提供的多电极放电加工辅助装置，通过在第一滑块与驱动轴连接，驱动轴驱动第一滑块沿导向部移动，第一滑块带动传动机构移动，使传动机构带动第二滑块沿导向部移动，以使第一电极和第二电极靠近第二滑块上的待加工工件，从而对待加工工件的不同面进行同步放电加工，进而提高加工效率。权利要求书1.-种多电极放电加工辅助装置，用于电火花机床上，其特征在于，所述多电极放电加工辅助装置包括：第一滑块，所述第一滑块上设置有第一电极，所述第一滑块可与所述电火花机床的驱动轴连接；第二滑块，待加工工件可设置于所述第:滑块上；底座，所述底座上设置有第二电极和导向部，所述第一滑块和所述第二滑块设置于所述导向部上；传动机构，所述传动机构与所述第一滑块、所述第二滑块和所述底座传动连接，所述驱动轴驱动所述第一滑块沿所述导向部移动，所述第一滑块带动所述传动机构移动，所述传动机构带动所述第二滑块沿所述导向部移动，以使所述第一电极和所述第二电极能够对所述待加工工件进行放电加工。2 .如权利要求1所述的多电极放电加工辅助装置，其特征在于，所述传动机构包括：第一连杆，所述第一连杆与所述第一滑块较接；第二连杆，所述第二连杆分别与所述第一连杆和所述第二滑块较接：第三连杆，所述第三连杆分别与所述底座和所述第一连杆较接。3 .如权利要求2所述的多电极放电加工辅助装置，其特征在于，所述多电极放电加工辅助装置还包括滑轨、第三滑块和第三电极，所述第三滑块设置于所述第三连杆上，且所述第三电极设置于所述第三滑块上，所述滑轨与所述第二滑块连接，所述第三滑块套设于所述滑轨上，所述第三连杆带动所述第三滑块沿所述滑轨移动，使所述第三电极靠近或远离所述待加工工件。4 .如权利要求3所述的多电极放电加工辅助装置，其特征在于，所述第三滑块和所述第三电极的数量为多个，所述传动机构还包括：第四连杆，所述第四连杆与所述第一滑块较接：第五连杆，所述第五连杆与所述底座和所述第四连杆较接，所述第三滑块设置于所述第五连杆上，所述第五连杆带动所述第三滑块沿所述滑轨移动，使所述第三电极靠近或远离所述待加工工件。5 .如权利要求4所述的多电极放电加工辅助装置，其特征在于，所述第四连杆与所述第五连杆的长度相等6如权利要求2所述的多电极放电加工辅助装置，其特征在于，所述第一连杆与所述第三连杆的长度相等，且所述第二连杆的长度为所述第一连杆的长度的二分之一。7 .如权利要求6所述的多电极放电加工辅助装置，其特征在于，所述第二连杆与所述第一连杆的长度的二分之一处较接。8 .如权利要求4所述的多电极放电加工辅助装置，其特征在于，所述驱动轴向预设方向移动时，所述第一滑块和第二滑块向所述预设方向移动，所述第一电极和所述第二电极靠近所述待加工工件，所述第三电极远离所述待加工工件；或所述驱动轴向预设方向的反方向移动时，所述第一滑块和第二滑块向所述预设方向的反方向移动，所述第一电极和所述第二电极远离所述待加工工件，所述第三电极靠近所述待加工工件。9 .如权利要求1所述的多电极放电加工辅助装置，其特征在于，所述导向部包括第一滑杆和第二滑杆，所述第一滑杆与所述第二滑杆平行设置，所述第一滑块套设于所述第一滑杆和所述第二滑杆上，且所述第二滑块套设于所述第一滑杆和所述第二滑杆上。10 .一种电火花机床，其特征在于，包括驱动轴、工作台和如权利要求1所述的多电极放电加工辅助装置，所述驱动轴与所述多电极放电加工辅助装置的第一滑块连接,所述多电极放电加工辅助装置的底座设置于所述工作台上。说明书多电极放电加工辅助装置及电火花机床技术领域本申请涉及电火花放电加工设备技术领域，更具体地说，是涉及一种多电极放电加工辅助装置及电火花机床。背景技术电火花加工是在电极和工件之间施加一定的脉冲电压，当工件与电极之间的距离逐渐缩短到一定范围后，两者之间的空隙内会有强度极高的电场，工件与电极之间产生放电，放电时在瞬间产生极高的温度，可以将工件材料气化，然后在工作液的冲刷作用下，被去除的工件材料被排出，以此达到去除工件材料的目的。目前，现有的电火花放电加工设备通过其进给轴驱动电极进给靠近工件，实现放电加工，其加工方式均为单电极放电，导致加工效率低，另外，对于如变径孔、双面结构等复杂结构的加工，不能一次成型，需多次装夹重复加工，降低了加工精度和加工效率。发明内容本申请实施例的目的在于提供一种多电极放电加工辅助装置，旨在解决现有技术中电火花放电加工设备通过单电极放电的方式，导致加工效率低的技术问题。为实现上述目的，本申请采用的技术方案是：提供一种多电极放电加工辅助装置,用于电火花机床上，包括：第一滑块，所述第一滑块上设置有第一电极，所述第一滑块可与所述电火花机床的驱动轴连接；第二滑块，待加工工件可设置于所述第二滑块上；底座，所述底座上设置有第二电极和导向部，所述第一滑块和所述第二滑块设置于所述导向部上:传动机构，所述传动机构与所述第一滑块、所述第二滑块和所述底座传动连接，所述驱动轴驱动所述第一滑块沿所述导向部移动，所述第一滑块带动所述传动机构移动，所述传动机构带动所述第二滑块沿所述导向部移动，以使所述第一电极和所述第二电极能够对所述待加工工件进行放电加工。进一步地，所述传动机构包括：第一连杆，所述第一连杆与所述第一滑块较接；第二连杆，所述第二连杆分别与所述第一连杆和所述第二滑块校接；第三连杆，所述第三连杆分别与所述底座和所述第一连杆较接。进一步地，所述多电极放电加工辅助装置还包括滑轨、第三滑块和第三电极，所述第三滑块设贪于所述第三连杆上，且所述第三电极设置于所述第三滑块上，所述滑轨与所述第二滑块连接，所述第三滑块套设于所述滑轨上，所述第三连杆带动所述第三滑块沿所述滑轨移动，使所述第三电极靠近或远离所述待加工工件。进一步地，所述第三滑块和所述第三电极的数量为多个，所述传动机构还包括：第四连杆，所述第四连杆与所述第一滑块较接：第五连杆，所述第五连杆与所述底座和所述第四连杆较接，所述第三滑块设置于所述第五连杆上，所述第五连杆带动所述第三滑块沿所述滑轨移动，使所述第三电极靠近或远离所述待加工工件。进一步地，所述第四连杆与所述第五连杆的长度相等。进一步地，所述第一连杆与所述第三连杆的长度相等，且所述第二连杆的长度为所述第一连杆的长度的二分之一。进一步地，所述第二连杆与所述第一连杆的长度的二分之一处较接。进一步地，所述驱动轴向预设方向移动时一，所述第一滑块和第二滑块向所述预设方向移动，所述第一电极和所述第二电极靠近所述待加工工件，所述第三电极远离所述待加工工件；或所述驱动轴向预设方向的反方向移动时，所述第一滑块和第二滑块向所述预设方向的反方向移动，所述第一电极和所述第二电极远离所述待加工工件，所述第三电极靠近所述待加工工件。进一步地，所述导向部包括第一滑杆和第二滑杆，所述第一滑杆与所述第二滑杆平行设置，所述第一滑块套设于所述第一滑杆和所述第二滑杆上，且所述第二滑块套设于所述第一滑杆和所述第二滑杆上。本申请还提供了一种电火花机床，包括驱动轴、工作台和上述任一实施例中所述的多电极放电加工辅助装置，所述驱动轴与所述多电极放电加工辅助装置的第一滑块连接，所述多电极放电加工辅助装置的底座设置于所述工作台上。本中请提供的多电极放电加工辅助装置的有益效果在于：与现有技术相比，本申请的多电极放电加工辅助装置，通过在第一滑块上设置第一电极，底座上设置第二电极，待加工工件设置在第二滑块上，第一滑块与电火花机床的驱动轴连接，驱动轴驱动第一滑块沿导向部移动，同时，第一滑块带动传动机构移动，进而使传动机构带动第二滑块沿导向部移动，以使第一电极和第二电极靠近第二滑块上的待加工工件，从而对待加工工件的不同面进行同步放电加工，进而提高加工效率。附图说明为了更清楚地说明本申请实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。图1是本申请的一个实施例提供的多电极放电加工辅助装置的立体结构示意图：图2是本申请的一个实施例提供的多电极放电加工辅助装置的一视角结构示意图:图3是本申请的一个实施例提供的多电极放电加工辅助装置的示意图；图4是本申请的另一个实施例提供的多电极放电加工辅助装置的结构示意图；图5是本申请的又一个实施例提供的多电极放电加工辅助装置的结构示意图:图6是本申请的一个实施例提供的待加工工件的三腔的结构示意图。上述附图所涉及的标号明细如下：100-多电极放电加工辅助装置：第一滑块；2-第二滑块；3-传动机构；4-底座；5-第一电极；6-第二电极；7-第三电极；8-第三滑块；31-第一连杆:32-第二连杆；33-第三连杆:34-滑轨:35-第四连杆:36-第五连杆；41-导向部；41-第一滑杆；412-第二滑杆；200-待加工工件；300-驱动轴。具体实旅方式为了使本申请所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本申请进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本申请，并不用于限定本中请。需要说明的是，当元件被称为“固定于"或"设置于”另一个元件，它可以直接在另一个元件上或者间接在该另一个元件上。当一个元件被称为是"连接于"另一个元件，它可以是直接连接到另一个元件或间接连接至该另一个元件上。需要理解的是，术语"长度"、"宽度"、"上"、"下"、"前"、"后"、"左"、"右”、"竖直”、"水平"、"顶"、"底”、"内"、"外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本申请和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本申请的限制。此外，术语“第一”、"第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有"第一"、"第二"的特征可以明示或者隐含地包括一个或者更多个该特征.在本申请的描述中，“多个"的含义是两个或两个以上，除非另有明确具体的限定。为了说明本申请所述的技术方案，以下结合具体附图及实施例进行详细说明。电火花
