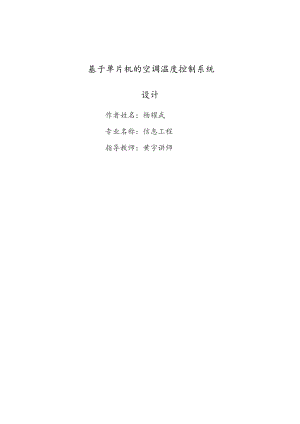

基于单片机的空调温度控制系统设计作者姓名：杨耀武专业名称：信息工程指导教师：黄宇讲师摘要在自动控制领域中，温度检测与控制占有很重要地位。温度测控系统在工农业生产、科学研究和在人们的生活领域，也得到了广泛应用。因此，温度传感器的应用数量居各种传感器之首。目前，温度传感器正从模拟式向数字集成式方向飞速开展。本论文概述了温控器的开展及根本原理，介绍了温度传感器的原理及特性。分析了DSI8B20温度传感器的优劣。在此根底上描述了系统研制的理论根底，温度采集等局部的电路设计，并对测温系统的一些主要参数进行了讨论。同时在介绍温度控制系统功能的根底上，提出了系统的总体构成。针对测温系统温度采集、接收、处理、显示局部的总体设计方案进行了论证，进一步介绍了单片机在系统中的应用，分析了系统各局部的硬件及软件实现。利用Proteus7.6进行了可行性的仿真，利用单片机开发板验证在实际电路中能起到的效果。试验证明，这套温度控制器具有较强的可操作性，很好的可拓展性，控制简单方便。课题初步方案是在普通环境下的测温，系统的设计及器件的选择也正是在这个根底上进行的。关键词：DS18B20单片机温度控制1602液晶显示AbstractIntheautomaticcontrolarea,temperaturemonitoringandControlinghaveaveryimportantposition.Thetemperaturemonitoringsystemhasawildlyapplyinginindustry,agriculture,sciencereasearchinganddailylifeofpeople.Therefore,thenumberofapplyingofthetemperaturemonitoringcomesfirstofallkindsofsensor.Atpresent,(hetemperaturemonitoringistransformedfromanalogtypetodigitalintegratedtypewithaveryfastspeed.Thispaperintroducesthedevelopingandfundamentalof(hetemperaturemonitoring,includingthecharacterofthiskindofsensor.ItalsoanalysestheadvantageanddisadvantageofthetemperaturemonitoringwhichnamedDS18B20.Onthatbasis,thepaperalsohasafurtheranalysisof(hetheoreticalbasisofthesystemdevelopingandthecircuitdesignoftemperaturemonitoring.Besides,somediscussionsabouttheimportantparametersalsotookondesk.Atthesametime,theauthorofthispaperalsopu(sforwardthecompositionoftotalityaboutthissystem,whichincludingthedifferentfunctionofthethermometersystem.ThenadetailedanalysiswhichisabouttheapplyingofMicrocontrollersandtheapplyingofdifferentpartsmadebydifferenthardwaresandsoftwaresinthesystem.InordertocheckthemaneuverabilityandtheexpansibilityoftheMicrocontrollerssystem,theautherusedProteus7.6todothetestingandgotaprettygoodresult.Thissystemputsthetemperaturemeasuredinnormalsituationasaconfincondition.Alldesignandselectionofcomponentisalsobasedon(hissuppose.keywords:DS18B20,Microcontrollers,TemeperatureControling,1602LiquidCrystalDisplay目录摘要IAbstractIl目录Hl前言11系统总体设计方案及功能21.1 温度传感器产品分类与选择2.1常用的测温方法21.1.2 温度传感器产品分类21.1.3 温度传感器的选择41.2 总体方案确实定61.3 系统实现框图62系统单元电路设计72.1 系统工作原理72.2 系统相关硬件及模块介绍72.2.1 温度采集电路72.2.2 信号处理与控制电路82.2.3 温度显不电路82.2.4 按键功能设置电路92.2.5 继电器控制电路92.2.6 存储数据电路92.2.7 报警、音乐电路102.2.8 电动机电路103仿真软件介绍Il3.1 KeiIUViSion2软件11Proteus软件124系统硬件设计135系统软件设计153.2 DS18B2O数据通信概述153.3 1.CDI602液晶数据显示概述173.3.1 接口信号说明173.3.2 控制器接口说明183.3.3 控制接口时序说明93.4 存储器24C02数据存储概述193.4.1 I2C总线的定义193.4.2 I2C总线的时序203.4.3 数据传送203.5 软件程序设计216仿真及实验结果236.1 程序调试过程中遇到的问题及解决方法236.2 调试结果23总结24致谢25参考文献25附件1系统硬件电路图27附件2系统软件程序27刖百现代信息技术的三大根底是信息采集控制（即温度控制器技术）、信息传输（通信技术）和信息处理（计算机技术）。温度控制器属于信息技术的前沿尖端产品，尤其是温度控制器被广泛用于工农业生产、科学研究和生活等领域，数量日渐上升。温度控制器是一种温度控制装置，它根据用户所需温度与设定温度之差值来控制中央空调末端之水阀（风阀）及风机，从而到达改变用户所需温度的目的。实现以上目的的方法理论上有很多，但目前业界主要有机械式温度控制器及智能电子式两大系列。普通风机盘管空调温控器根本上是一个独立的闭环温度调节系统，主要由温度传感器、双位控制器、温度设定机构、手动三速开关和冷热切换装置组成。其控制原理是空调温控器根据温度传感器测得的室温与设定值的比拟结果发生双位控制信号，控制冷热水循环管路电动水阀（两通阀或三通阀）的开关，即用切断和翻开盘管内水流循环的方式，调节送风温度（供冷量）。第一代空调温控器主要是电气式产品，空调温控器的温度传感器采用双金属片或气动温包，通过“给定温度盘"调整预紧力来设定温度，风机三速开关和季节转换开关为泼档式机械开关。这类空调温控器产品普遍存在“温度设定分度值过粗"、“时间常数太大"、“机械开关易损坏"等问题。第二代空调温控器为电子式产品，温度传感器采用热敏电阻或热电阻，局部产品的温度设定和风速开关通过触摸键和液晶显示屏实现人机交互界面，冷热切换自动完成，运算放大电路和开关电路实现双位调节。这类智能空调温控器产品改善了人机交互界面，解决了"温度设定分度值过粗"等问题，但仍存在“控制精度不高"、“时间常数大"、"操作较复杂"等问题。目前国内外生产厂家正在研究开发第三代智能型室温空调温控器，应用新型控制模型和数控芯片实现智能控制。现在已有国内厂家生产出了智能型室温空调温控器，并已应用于实际工程。1系统总体设计方案及功能1.1 温度传感器产品分类与选择温度是日常生活中经常遇到的一个物理量，它也是科研和生产中最常见、最根本的常量之一。在很多场合都需要对温度进行测控，而温度测控离不开温度传感器，因此，掌握正确的测温方法及温度传感器的使用方法极为重要。常用的测温方法物体受热后温度就要升高，任何两个温度不同的物体相接触都必然产生热交换，直到两者的温度到达平衡为止。据此，可以选择某种温度传感器与被测物体接触进行温度测量，这种方法称为接触式测温。接触式测温常用于较低温度的测量。此外，物体受热后温度升高的同时还伴有热辐射，因此，可利用温度传感器接收被测物体在不同温度下辐射能量的不同来测量温度，这种测温方法称为非接触式测温。非接触式测温常用于高温测量。1.1.2温度传感器产品分类目前，温度传感器没有统一分类方法。按输出量分类有模拟式温度传感器和数字式温度传感器。按测温方式分类有接触式温度传感器和非接触式温度传感器。按类型分类有分立式温度传感器、模拟集成式温度传感器和智能温度传感器数字温度传感器）。模拟式温度传感器输出的是随温度变化的模拟量信号。其特点是输出响应速度较快和MPU（微处理器）接口较复杂。数字式温度传感器输出的是随温度变化的数字量，同模拟输出相比，它输出响应较慢，但容易与MPU接口。下面对工程中常用的温度传感器做简单介绍。1、热敏电阻式温度传感器电阻式温度传感器分为热电阻式温度传感器和热敏电阻温度传感器，他们的特点是自身的电阻值随温度而变化。热敏电阻式利用半导体材料制成的敏感组件，通常所用的热敏电阻温度传感器都是具有负温度系数的热敏电阻，它的电阻率受温度的影响很大，而且随温度的升高而减少，简称NTC»其优点是灵敏度高，体积小，寿命长，工作稳定，易于实现远距离；缺点是互换性差，非线性严重。2,热电阻式温度传感器利用热电阻温度系数随温度变化的特性而制成的温度传感器。称为热电阻温度传感器。对于大多数金属导体，其电阻值都具有随温度升高而增大的特性。由于纯金属的温度系数比合金的高，因此均采用纯金属作为热电阻组件。常用的金属导体材料有钳、铜、铁和裸。3、热电偶式温度传感器热电偶是一种传统的温度传感器，其测温范围一般为-50到+1600°C,最高可达+28（XrC,并且有较高的测量精度。另外，热电偶产品己实现标准化、系列化，使用时易于选择，可方便地用计算机做线性补偿，因此，至今在测温领域内仍被广泛使用。它的理论根底是建立在热电效应上，将热能转化为电能。4,模拟集成温度传感器集成传感器是采用硅半导体集成工艺而制成的，因此亦称硅传感器或单片集成传感器。模拟集成温度传感器是在20世纪80年代问世的。它是将温度传感器集成在一个芯片上、可完成温度测量及模拟信号输出功能的专用IC,它属于最简单的一种集成温度传感器。模拟集成温度传感器的主要特点是功能单一（仅测量温度）、测温误差小、价格低、响应速度快、传输距离远、体积小、微功耗，适合远距离测温、控温，不需要进行非线性校准。外围电路简单，它是目前在国内外应用较为普遍的一种集成传感器。5,智能温度传感器智能温度传感器（亦称数字温度传感器）是在20世纪90年代中期问世的。智能温度传感器是微电子技术、计算机技术和自动测试技术的结晶，它也是集成温度传感器领域中最具活力和开展前途的一种新产品。目前，行许多著名的集成电路生产己开发出上百种智能温度传感器产品。智能温度传感器具有以下三个显著特点：第一，能输出温度数据及相关的温度控制量，适配各种微控制器（MCU）；第二，能以最简方式构成高性价比、多功能的智能化温度测控系统；第三，它是在硬件的根底上通过软件来实现测试功能的，其智能化程度也取决于软件的开发水平。智能温度传感器内部都包含温度传感器、A/D传感器、存储器（或存放器）和接口电路。有
