预留预埋施工方案.docx

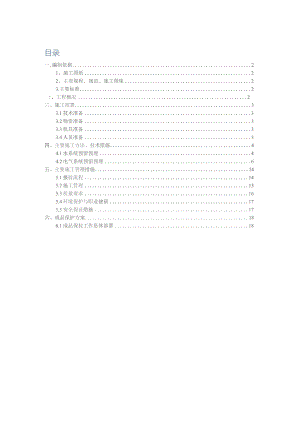

目录一,编制依据21、施工图纸22、主要规程、规范、施工图集23.主要标准2:、工程概况2三、施工部署33.1技术准备33.2物资准备33.3机具准备33.4人员准备3四、主要施工方法、技术措施44.1水系统预留预埋44.2电气系统预留预埋6五、主要施工管理措施145.1报验流程145.2施工管理155.3质量要求165.4环境保护与职业健康175,5安全保证措施17六、成品保护方案186.1成品保拉工作息体部署18一、编制依据1、施工图纸1.1、本工程各个专业施工图纸。1.2、相关的设计文件。2、主要规程、规范、施工图集序号类别规范、我Q程名称编号1国家建筑给排水及采暖工程施工质量验收规范GB50242-20022国家通凤与空调工程施工及验收规范GB50243-20023国家建筑电气工程施工质量验收规范GB50303-20024国家人民防空工程设计防火规范GB50098-20095国家等电位联接安装02D501-26国家防雷与接地安装D501-47国家防空地下室电气设计FD01、FD028国家防水套管标准图集02S4049国家防空地下室给排水设施安装04FS0210国家防空地下室通风设备安装图集04FK0211国家建筑工程施工现场供用电安全规范GB50194-9312行业施工现场临时用电安全技术规范JGJ46-200513地方北京市建筑工程施工安全操作规程DBJOl-62-20023、主要标准1国家建筑工程施工质量验收统一标准GB50300-20012行业建筑施工安全检查标准JGJ95-993地方建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标DBJO1-83-2003二、工程概况1工程名称：小学教学楼（中外合资成立北京三氏富华房地产开发有限公司项目）2地理位置：北京市顺义区天竺镇3建筑规模、功能宝苑小学校共包括地上四层、地下一层（含设备夹层），地上四层均为小学用房，主要为普通教室，合班教室，音乐教室，劳动技术教室、辅助用房及各层教师办公室等，首层层高4.50m,二四层层高为3.9m；地下夹层为设备用房，地下一层为六级人员掩蔽及物资库人防，平时为人员活动及仓库，层高为3.9m；总建筑面积11936.7411f,其中，地上建筑面积519L1711T,地下建筑面积6745.5711T,人防工程建筑面积5591.04m4合同总工期：510日历天，2018年11月1日2020年3月24日三、施工部署3.1技术准备1）、熟悉本专业设计图纸及施工规范，对预留预埋详细了解；2）、熟悉甲方确认深化设计图纸确认预留预埋详细位置。详细核对预留预埋图纸及各个专业图纸；3）、核对建筑及结构图纸，复核机电图纸上所示预留洞图纸是否在建筑及结构图纸上有所标示，确保预留洞数量及位置的准确；4）、了解钢筋的间距及布置，尽量避免与管路交叉影响；5）、认真进行技术交底工作；6）、了解施工进度及施工方法，提前作好施工准备；7）、对重要位置的预留预埋要多次多人复核后确认埋设数量及埋设位置。做明确统计后，下发施工预留预埋施工单。8）、根据图纸，认真分析，对部分大型管道及机组等，需要预埋件的部位进行统计及规定。保证现场预埋件的齐全。同时与大型设备及配电柜厂家进行联系，是否需要预留预埋件及预埋件尺寸、要求。9）、对重点部位的预埋件应提前规划好预埋位置，保证施工中有可用预埋件，特别是重要机房内，更应进行仔细规划。3.2物资准备D、焊接钢管、焊接钢板；2）、防锈漆、防腐漆、塑料布、锯末、沥青等。3.3机具准备机械：套丝机、电焊机、氧气、乙烘等；工具：钢卷尺、水平尺、管钳、人字梯、线坠等；3.4人员准备工种、专业名称工人小工水暖专业55电气专业208通风专业33四、主要施工方法、技术措施4.1水系统预留预埋4.1.1施工流程施工时间、施工顺序依据土建施工时间及工序。密切配合土建施工进行。施工方法4.1.1.1一般流程：（针对普通套管及预留洞）核对图纸一提前预制一现场定位一预留预埋f质量验收f施工看护f预留预埋清理4.1.1.1重要流程：（针对出外墙、特殊部位、大尺寸重要套管及预留洞）核对图纸一提前预制一领取预留预埋施工单f现场定位f位置验收f预留预埋一返还预留预埋施工单一施工看护预留预埋清理4,1,2核对图纸1）、详细了解施工图纸、综合管线图纸、结构图、施工规范及施工图集；2）、认真确认预留预埋数量及详细位置，对重要套管及预留洞做详细记录，填写预留预埋施工清单。3）、根据结构及建筑图纸确定套管等预留预埋预制件的详细尺寸。4）、根据图纸编制技术交底，对施工人员详细交底，使每个施工单元都了解所施工范围内预留预埋任务及完成方法。4.1.3预留预埋1）、对图纸了解后，根据现场的实际情况选择相应的套管和预留洞进行预留。2）、水系统预留埋管道穿过墙壁时，设置金属或非金属套管。安装在墙壁内的套管其两端与装饰面相平。根据本工程要求，水暖专业所有出外墙套管均采用刚性防水套管。水系统刚性穿墙体套管注：本套管为水系统穿普通墙体套管。图中套管尺寸较套管内所穿管路大两个型号，刚性穿墙防水钢套管刚性穿墙防水钢套管尺寸表DN5080100125150200250300Dl6089108133159219257325D2114140159180203273311379644.54.556777K44456777注：DN为公称直径本套管主要使用在防水要求较高的部位，图中套管尺寸较套管内所穿管路大两号。套管尺寸表DgDlD2D3D4D5D6D7D8D9DlOLOLLlL25060709091137177100108109996060705065738310310415019011312112211260607050808999121122177217131140141130606075551001081181401411962361501591601496060755512513314116116221725716918018116850607550150159165185186240280191203204190506075502002192292492503103502927327425850607550DgL3C16253blb2b3dhkOMn50121.8II10141010205I111216511.8I410141010205414124801424.5111161010205I181641001124.5411161010205I18161125162554101810IU16651816815016264.5101810IO1665181682001627610201015208718168、本工程中使用的套管内径应比实际套管内所穿管路外径大50mm。如果没有相应尺寸的套管，应选择尺寸最靠近的套管进行敷设。如果套管内所穿管路为保温管路。套管应满足保温穿过套管的要求。及套管内径应为套管内所穿管路、外径加保温层厚度。套管及方木盒固定：预留套管及方木盒与钢筋固定牢固，固定形式采用附加筋形式。4.2电气系统预留预埋4.2.1直埋电缆穿墙引入及外墙预留电气套管本工程中电气进行的主要预留预埋工作为出外墙套管制作。如图纸有具体要求，按照图纸施工，如图纸没有按照以下方法施工。混凝十.墙体本图中穿墙电气套管两端需打喇叭口，可保护穿管内电缆；直埋电缆过墙引入管必须做好防水处理，其埋设深度距室内地面标高为-3.75m,并应有适当的防水坡度（5o-IOo）:穿墙保护管管材及管径详见设计图注：预埋钢管应做好接地。4.2.2预留洞、本工程大型预留洞及土建图纸上显示预留洞由土建在进行结构施工过程中直接预留。机电专业配合对预留洞位置进行复核。以保证预留洞位置及大小的准确。、部分较小的预留洞需要由各专业自己完成。对方洞等，需要提前预制木方盒。方盒大小需按照预留洞大小进行预制。如需要应进行六面封板。木质框架制作图1.对部分小体积预留方盒内部应进行填充，保证混凝土不会回灌入预留盒内。提高一次性预留成功率。2.对预留部分不穿墙体洞时，木制预留盒要固定牢固。在木制预留盒四边增加支撑。支撑必须牢固绑扎或焊接在结构钢筋上。4.2.3预埋件、本工程中，部分位置需要进行预埋件安装，以保证以后施工的方便快捷。同时为以后的安装工程打下稳固的基础。、在工程初期，对施工现场及图纸进行了解，对部分大型设备及大型管道、桥架支架安装需要提前预留预埋件才能进行安装同时部分机房内，为能保证设备安装的稳固需要进行预埋件安装。、预埋件制作如下图：专预埋件尺寸标序号专业名称名称水专业通风专业电气专业备注1预埋件钢板厚度BIOmm8mm26mm2预埋件后勾长度C150mm120un120mm3预埋件宽度D200三150mm100mm4后勾圆钢直径EIOmmIOmmIOmm、预埋件应提前准备.保证施工使用。预埋件焊接牢固，且表面应平滑整齐。4.2.4现场定位01）、在预留预埋施工中最为重要的就是，预留预埋的位置确定。应按照结构施工进度提前准备好对预留预埋的位置的确定。02）、对施工图纸及综合平面图纸进行详细了解，并在图纸上标注出需要预留预埋的位置。根据统计绘制预留预埋图纸，并进行核对。后下发施工单元。03）、对部分预留预埋图纸上无法显示的，需要根据现场情况确定的预留预埋，必须在预留预埋的前一个周确定位置。并绘制相应图纸下发施工单元。04）、对进行预留预埋的工人，进行详细的预留预埋交底。保证预留预埋施工的正常进行。同
