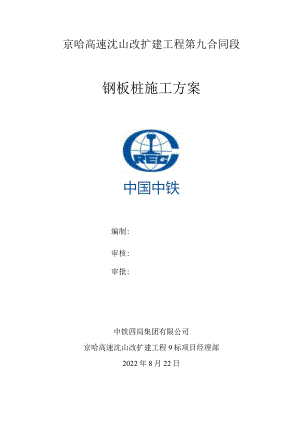

京哈高速沈山改扩建工程第九合同段钢板桩施工方案中国中铁编制:审核:审批:中铁四局集团有限公司京哈高速沈山改扩建工程9标项目经理部2022年8月22日目录IT编制依据11.2目12.1工程简介12.3桥头路基边坡设计情况24.总体施工部署135.钢板桩施工方案135.2施工准备135.3力I15.4既有桥涵、通道锥坡及八字墙结构拆除185.5新建桥涵、桥台施工185.7钢板桩拔除215.9钢板桩施工主要技术要求257.1安全保障措施257.3文明施工保障措施288.1成立应急救援小组288.2建立路政、交警、工程养护部、项目部等部门的联动机制29区3紧急情况处理措施301.编制说明1.1编制依据(1)辽宁省高速公路临时占道施工封闭标准辽宁省公安厅交通安全管理局(2019年版)；(2)辽宁省高速公路施工安全标准化指南辽宁省交通建设管理有限责任公司(2018年2月)；(3)道路交通标志和标线第4部分：作业区GB5768.4-2017:(4)公路工程施工安全技术规范JTGF90-2015；(5)高速公路改扩建交通组织设计规范JGJ/T3392-2022：(6)建筑施工安全技术统一规范GB50870-2013；(7)建设工程施工现场消防安全技术规范GB50720-2011:(8)相关国家及行业标准和有关规定。1.2编制目的(1)保证拼宽桥涵钢板桩围护施工过程的生产安全；(2)指导钢板桩围护的正确施工；(3)保证基底开挖的防水要求。(4)因地制宜，科学组织施工，提高生产效率，在保障安全的前提下，加快施工进度，提高围护质量。2.1工程简介本项目为京哈高速公路绥中至盘锦段扩容项目，起自葫芦岛市绥中县九门口隧道(冀辽界)K0+185.120(ZK0+193.967)处，新建复线至前所枢纽互通式立交，后利用既有GI京哈高速公路改扩建成为整体十车道，经绥中县、兴城市、葫芦岛市、锦州市、凌海市，止于盘锦市盘锦枢纽互通式立交K532+380,路线全长约238.031公里，其中九门口复线段长约15.951公里,采用新建六车道高速公路标准，设计速度100公里/小时，路基宽度33.5米；原路改扩建段长约222.080公里，采用整体式十车道标准扩建，设计速度120公里/小时，路基宽度55.0米。图2.1-1项目平面位置图2.2本标段概况京哈高速公路改扩建工程第九标段位于辽宁省盘锦市，起点桩号为K504+600,终点桩号为K532+380,全长27.78km,主要施工内容为：路基、路面、桥涵、交通安全设施、绿化等。本标段起止里程tK504÷600K532÷38O全长827.78km图2.2-1标段范围示意图2.3桥头路基边坡设计情况本标段桥涵、通道结构物新建、桥台边坡防护需要打设钢板桩防护的特、大、中桥共11座、小桥24座，通道桥13座、盘锦枢纽立交桥8座、涵洞7座。1、特、大、中、小桥、盘锦枢纽立交桥新建桥台施工时，应先沿着桥台锥坡到路基方向打设钢板桩防护，以保证既有边坡稳定。见表2.37、表2.3-2、表2.3-3ft表2.3-1特、大、中桥里程情况表序号结构物名里程长度(m)备注1K5O4+69E.971光辉中桥K504+673.971K504+719.97146桥台边坡2K506+895.055锦盘河大桥K506+781.555'K507+008.555227桥台边坡3K508+842.439刘三村中桥K508+814.939K508+869.93955桥台边坡4K512+021.499垛场队一号中桥K511+993.499vK512+049.49956桥台边坡5K513+763.491半拉岗子中桥K513+711.99K513+814.991103桥台边坡6K515+685.634垛场队二号中桥K515+651.634K515+719.63468桥台边坡7K516+626.256月牙河中桥K516+574.756'K516+677.756103桥台边坡8K520+793.903四干渠中桥K520+758.403K520+829.40371桥台边坡9K524+676.025西沙河大桥K524+482.525K524+869525387桥台边坡10K525+253.932湾北中桥K525+226.432'K525+281.43255桥台边坡11K528+860.232绕阳河特大桥K528+031.432K529+689.0321657桥台边坡表2.3-2小桥里程情况表序号结构物名具体里程长度(m)备注1K509+305.458小桥K509+286.958'K509+32395837桥台边坡2K510+636.001小桥K510+628.00K510+644.00116桥台边坡3K511+149.503小桥K511+141.503'K511+157.50316桥台边坡4K511+619.533小桥K511+607.533K511+631.53324桥台边坡5K512+286.540小桥K512+279.040'K512+29404015桥台边坡6K513+161.595小桥K513+154.095K513+169.09515桥台边坡7K514+418.648小桥K514+410.648"K514+426.64816桥台边坡8K514+870.586小桥K514+861.586'K514+879.58618桥台边坡9K516+105.713小桥K516+097.713'K516+113.71316桥台边坡10K517+068.775小桥K517+060.275'K517+07727517桥台边坡11K517+326.805小桥K517+318.305'K517+335.30517桥台边坡12K517+641.861小桥K517+633.36K517+650.36117桥台边坡13K517+905.757小桥K517+897.257'K517+914.25717桥台边坡14K518+207.784小桥K518+198.784"K518+216.78418桥台边坡15K518+783.796小桥K518+765.296'K518+80229637桥台边坡16K519+320.343小桥K519+312.343'K519+328.34316桥台边坡17K519+722.884小桥K519+714.384K519+731.38417桥台边坡18K520+312.845小桥K520+305.845"K520+31984514桥台边坡19K521+467.893小桥K521+459.893'K521+475.89316桥台边坡20K522+851.930小桥K522+840.430"K522+86343023桥台边坡21K523+831.978小桥K523+813.478"K523+850.47837桥台边坡22K527+474.332小桥K527+470.332K527+478.3328桥台边坡23K530+723.869小桥K529+954.233"K529+9622338桥台边坡24K530+723.869小桥K530+708.369'K530+739.36931桥台边坡表2.3-3盘锦枢纽立交桥里程情况表序号结构物名具体里程长度(m)备注1盘锦枢纽互通式立交K530+158.342K530+128.342'K530+188.34260桥台边坡2盘锦立交1号中桥K530+363.334K530+334.834'K530+39L83457桥台边坡3盘锦立交2号中桥K530+903.263K530+874.763K530+931.76357桥台边坡4盘锦立交3号中桥K531+477.281K531+449.78K531+504.78155桥台边坡5C匝道桥CK0+564.000CK0+520.5"CKO+607.587桥台边坡6中盘线公公分离式立交K505+713.057K505÷677.557K505+748.55771桥台边坡7东石线公公分离式立交K507+570.699K507+536.699'K507+604.69968桥台边坡8半拉岗子公铁分离式立交K518+609.806K518+581.806K518+63780656桥台边坡2、新建涵洞、通道两侧八字墙需要先在旧涵、旧通道八字墙、一字墙沿路基边坡打设钢板桩防护，才能拆除既有八字墙、一字墙，以保证路基边坡稳定。见表2.3-4、表2.3-5。表2.3-4通道桥里程情况表序号结构物名具体里程长度(三)备注1K505+027.053通道桥K504+008.553"K504+045.55337桥台边坡2K506+137.092通道桥K506+129.092'K506+145.09216桥台边坡3K5O8+134.133通道桥K508+125.633"K508+M263317桥台边坡4K508+596.166通道桥K508+587.666'K508+604.66617桥台边坡5K510+056.495通道桥K510+047.495"K510+06549518桥台边坡6K515+371.675通道桥K515+353.175"K515+390.17537桥台边坡7K521+871.974通道桥K521+860.474K521+883.47423桥台边坡8K523+411.585通道桥K523+403.085'K523+420.08517桥台边坡9K525+791.987通道桥K525+784.987*525+798.98714桥台边坡10K527+048.003通道桥K527+033.503K527+062.50329桥台边坡11K527+610.013通道桥K527+618.013K527+602.01316桥台边坡12K532+026.904通道桥K532+010154K532+043.65433.5桥台边坡13BK0+316.280通道桥BK0+29+9.954'BK0+33260632.652桥台边坡表2.3-5涵洞里程情况表序号结构物名
