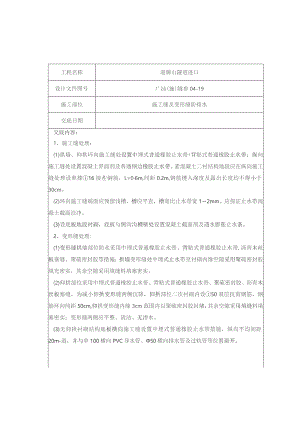

工程名称迎牌山隧道进口设计文件图号广汕(施)隧参04-19施工部位施工缝及变形缝防排水交底日期交底内容：1、施工缝处理：(1)拱墙、仰拱环向施工缝处设置中埋式普通橡胶止水带+背贴式普通橡胶止水带；纵向施工缝处设置混凝土界面剂及普通钢边橡胶止水带。素混凝土二衬结构地段应在纵向施工缝处理设单排16接茬钢筋，L=06m,间距0.2m,钢筋埋入深度及露出长度均不得小于30cm。(2)环向施工缝端面应预留浅槽，槽应平直，槽宽比止水带宽12mm。应保证止水带混凝土截面洁净。(3)设底板地段衬砌，底板与侧沟沟槽壁处设置混凝土截面剂及遇水膨胀止水条。2、变形缝处理:(1)变形缝拱墙部位防水采用中埋式普通橡胶止水带、背贴式普通橡胶止水带,沥青木丝板塞缝、聚硫密封胶等措施；拱墙变形缝处中埋式止水带至衬砌内缘空隙采用聚硫密封胶填充密实，其余空隙采用填缝料填塞密实。(2)仰拱部位采用中埋式普通橡胶止水带、背贴式普通橡胶止水带、聚硫密封胶、沥青木丝板塞缝，为减小仰拱变形缝两侧沉降，仰拱部位二次衬砌内设50双层抗剪钢筋，钢筋环向间距50cm,仰拱变形缝内缘3cm范围内以聚硫密封胶封堵，其余空隙采用填缝料填塞密实；变形缝两侧应平整、清洁、无渗水。(3)无仰拱衬砌结构底板横向施工缝设置中埋式普通橡胶止水带措施，纵向平均间距20m-道，并与中100横向PVC导水管、50横向排水管及过轨管等位置避开。附件及附图：交底单位：广汕铁路GSSG6标项目经理部一工区编号：第2页共4页工程名称迎牌山隧道进口设计文件图号广汕(施)隧参04-19施工部位施工缝及变形缝防排水交底日期交底内容：3、水沟电缆槽槽身横向施工缝采取设置遇水膨胀止水条措施，并与纵向排水管出口、中100横向导水管等设置位置避开，数量按纵向30m-处计算。4、橡胶止水带应采用三元乙丙橡胶制作，原材料不得采用再生橡胶。5、施工缝、变形缝施工注意事项(1)先浇混凝土必须凿毛，并凿除先浇混凝土表面的水泥砂浆和松软层，冲洗干净。凿毛时，混凝土必须达到的强度：人工凿毛为2.5Mpa,风动机凿毛为IoMPa(2)纵向施工缝后浇混凝土前，应在凿毛后的先浇混凝土面上，铺一层厚约30CnI的混凝土，其粗骨料宜比后浇混凝土减少10%,然后在涂刷混凝土界面剂处理，及时浇筑混凝土。(3)环向施工缝后浇混凝土前，应将其表面浮浆和杂物清除，并及时浇筑混凝土。(4)浇捣靠近止水带附近的混凝土时，应严格控制浇筑的冲击力，避免刺破止水带，同时还必须充分振捣，保证混凝土与止水带聚密集合，如有破裂现象应及小j修补6、止水带施工注意事项(1)止水带应与衬砌端头模板正交，并确保位置准确、牢固可靠:中埋式止水带中间空心圆环应与变形缝的中心线重合。(2)止水带连接前应做好接头表面的清刷与打毛，搭接长度不得小于IoCm。(3)橡胶止水带接头宜采用热硫化搭接胶合，接头强度不应低于母材的80机(4)橡胶止水带的转角半径不得小于200mm。(5)固定止水带时不得在止水带上穿孔打洞，不得损坏止水带本体部分。止水带定位时不得使止水带翻滚、纽结。(6)二次衬砌脱模后，若有走模、止水带过分偏离的现象，应对止水带进行纠偏。附件及附图：工程名称迎牌山隧道进口设计文件图号广汕（施）隧参04-19施工部位施工缝及变形缝防排水交底口期父底内告:拱墙变形缝防水（示意）附件及附图:交底单位：广汕铁路GSSG6标项目经理部一工区编号：第4页共4页交工程名称迎牌山隧道进口设计文件图号广汕（施）隧参04-19施工部位施工缝及变形缝防排水交底口期底内容坏向施工缝防水示意PfflTZX-PH回
