聚苯乙烯PS塑料注塑技术参数.docx

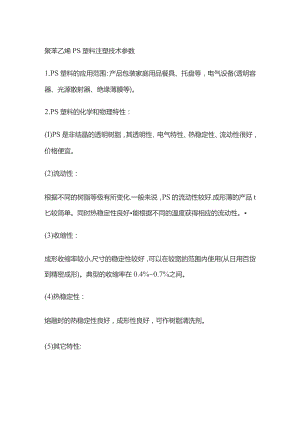

聚苯乙烯PS塑料注塑技术参数1.PS塑料的应用范围：产品包装家庭用品餐具、托盘等，电气设备(透明容器、光源散射器、绝缘薄膜等)。2.PS塑料的化学和物理特性：(I)PS是非结晶的透明树脂，其透明性、电气特性、热稳定性、流动性很好，价格便宜。(2)流动性：根据不同的树脂等级有所变化.一般来说，PS的流动性较好.成形薄的产品t匕较简单。同时热稳定性良好能根据不同的温度获得相应的流动性。(3)收缩性：成形收缩率较小,尺寸的稳定性较好，可以在较宽的范围内使用(从日用百货到精密成形)。典型的收缩率在0.4%0.7%之间。(4)热稳定性：熔融时的热稳定性良好，成形性良好，可作树脂清洗剂。(5)其它特性:绝缘性良好，经常用作电气部件。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。3.PS注塑工艺表壁厚mm温度喷嘴前段。C中段。C后段。C料口。C模温。C干燥/时间。C/hr0.1-0.4210280210250180230150180406020-707080230.5-0.921028021025018023015018040-6020-707080231.0-1.5210280210250180230150180406020707080231.6-2.2210-280210-250180-230150-18040-6020-707080232.3-3.4210280210250180230150180406020707080233.5-5.0210-280210-250180-230150-18040-6020-70708023备注：一般壁厚l4mm,流长比为200:1壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.4120150401005100.301.00快速8000.5-0.912015040-1005100.301.00快速8001.0-1.580120401005100.782.90快速8001.6-2.2608040-1005101.745.94快速8002.3-3.4608040-1005104.0213.73快速8003.5-5.0608040-1005108.8030.15快速8004注塑温度(1)干燥处理：除非储存不当，通常不需要干燥处理。如果需要干干燥，建议干燥条件为80,2-3小时。(2)成型温度可在170270。C之间选择，但最佳成型温度为185215。C。阻燃材料其上限为250。(3)模具温度：30-80oCoPS制品的光泽随模温增加而越好，但模具温度过高会产生变形和缩痕。5.注射压力一般控制在60130MPa。大浇口、形状简单及厚壁制品，注射压力可选低些，约6080MPao6射出速度：如果将射出速度设定快一贴.表面光泽度好.还可防止变形。7.机器停工时段：无需用其它材料清洗，PS料耐温升。
