聚丙烯PP塑料的注塑技术参数.docx

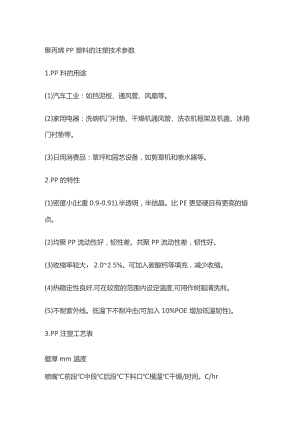

聚丙烯PP塑料的注塑技术参数1.PP料的用途(1)汽车工业：如挡泥板、通风管、风扇等。(2)家用电器：洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等。(3)日用消费品：草坪和园艺设备，如剪草机和喷水器等。2.PP的特性(1)密度小(比重0.9-0.91),半透明，半结晶。比PE更坚硬且有更高的熔点。(2)均聚PP流动性好，韧性差。共聚PP流动性差，韧性好。(3)收缩率较大，2.02.5%。可加入碳酸钙等填充，减少收缩。(4)热稳定性良好,可在较宽的范围内设定温度,可用作树脂清洗剂。(5)不耐紫外线。低温下不耐冲击(可加入10%POE增加低温韧性)。3.PP注塑工艺表壁厚mm温度喷嘴前段中段后段下料口模温干燥/时间。C/hr0.1-0.4230300220290210270200250608040807090l20.5-0.923030022029021027020025060-8040-807090l21.0-1.5230-300220-290210-270200-25060-8040-80709O121.6-2.2230-300220-290210-270200-25060-8040-807090l22.3-3.4230300220290210-270200-25060-8040-807090l23.5-5.0230300220290210270200250608040807090l2备注：注：一般壁厚0.94mm,若壁厚Imm,高MFR可达340:1,普通的为230:1壁厚mm压力速度注射mpa保压mpa背压mpa保压S冷却S注射速度Cm/s螺丝速度mm/s0.1-0.412020040605200.501.20高速7500.5-0.912020040605200.501.20高速7501.0-1.510012040605201324.31高速7501.6-2.210012040-605202.888.68高速7502.3-3.47010040-605206.6620.07高速7503.5-5.07010040-6052014.6644.09高速7504注塑温度(1)干燥温度：一般不需要干燥,如果产品的外观很重要,或是内部混入了气泡，要在80。C左右干燥13小时。(2)熔胶温度：200300f典型值是220oCo如果到了300。C以上,树脂的性能就有所下降,所以要避免极端高温。要防止树脂的逆流(粘度较少的树脂由于射出压力而造成逆流)和流涎(树脂从喷嘴流出)。(3)模具温度：40-80oC,典型值是50oC在低于50时，塑件不光滑，易产生熔接不良，流痕，在90。C以上易发生翘曲变形。5.注塑压力PP具有良好的流动性能，除薄壁细长制品外，避免采用过高的注射压力L般注射压力为80140MPa,一些薄壁包装容器可达到180MPa。形状简单、壁厚较大的塑件，注射压力可以低些，反之则高。PP的分子排列性很强,如果温度提高后,一定要同时提高压力，否则引起变形。(2)保压压力：收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素。(3)背压：520MPa,背压太低易造成制品重量和色散不均。6射出速度：尽量高速,但不要引起树脂燃烧。使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。7流道系统：冷流道的直径范围是47mm,建议使用通体为圆形的注入口和流道。8.浇口系统：(1)所有类型的浇口都可以使用。(2)加热式热流道。(4)浇口位置在制品最厚点，否则易发生大的缩水。(5)典型的浇口直径范围是1-1.5mm,但也可以使用小到0.7mm的浇口。(6)对于边缘浇口，最小的浇口深度应为壁厚的一半，最小的浇口宽度应至少为壁厚的两倍。9.洗机机器停工时段无需用其他材料进行专门的清洗工作PP耐温升。
