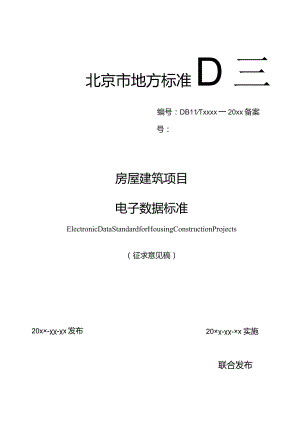

北京市地方标准D三编号：DB11Txxxx一20xx备案号：房屋建筑项目电子数据标准ElectronicDataStandardforHousingConstructionProjects（征求意见稿）20×-×x 实施联合发布20x×-x发布北京市规划和自然资源委员会北京市市场监督管理局北京市地方标准房屋建筑项目电子数据标准ElectronicDataStandardforHousingConstructionProjectsDBIl/Txxxx20xx主编单位：北京市建筑设计研究院有限公司批准部门：北京市规划和自然资源委员会北京市市场监督管理局实施日期：20xx年XX月XX日20xx北京-XX-i刖H为贯彻落实党的二十大精神，推动工程建设项目审批制度实施全流程、全覆盖改革，按照"十四五”国家信息化规划（2021年9月）、国务院办公厅关于开展工程建设项目审批制度改革试点的通知（国办发201833号文）、国务院办公厅关于全面开展工程建设项目审批制度改革的实施意见（国办发2019ll号）、北京市市场监督管理局关于印发2021年北京市地方标准制修订项目计划（第一批）和住房和城乡建设部关于工程建设项目审批管理系统管理暂行办法的通知（建办202047号）的相关要求，编制组在广泛调查研究、认真总结实践经验、参考国内外相关标准、吸取调研成果以及广泛征求意见的基础上，完成本标准的编制工作。本标准共分6章，主要内容包括：1.总则；2.术语；3基本规定；4.制图标准及技术要求；5.BDB数据文件要求；6.数据文件交付要求。本标准由北京市规划和自然资源委员会、北京市市场监督管理局共同负责管理，由北京市规划和自然资源委员会归口并负责组织实施，北京市规划和自然资源标准化中心负责日常管理，北京市建筑设计研究院有限公司负责具体技术内容的解释。（地址：北京市西城区南礼士路62号；邮政编码：Iooo37；）本标准执行过程中如有意见和建议，请寄送至北京市规划和自然资源标准化中心，以供今后修订时参考。（地址：北京市通州区承安路1号院；电话：55595000；邮箱：bjbb）本标准主编单位：北京市建筑设计研究院有限公司本标准参编单位：北京市国土空间大数据中心北京建工集团有限责任公司北京城市副中心投资建设集团有限公司首都机场集团有限公司北京大兴国际机场中建一局集团建设发展有限公司北京海开控股（集团）股份有限公司本标准主要起草人员：本标准主要审查人员：目次1总则12术语23基本规定44制图标准及技术要求54.1一般规定54,2绘图基准要求54.3图层管理原则64.4绘制图形技术要求64.5标记绘制技术要求74.6指标表技术要求115BDB数据文件要求126数据文件交付要求136.1一般规定136,2文件格式136.3文件命名13附录A指标明细表15本标准用词说明41引用标准名录42条文说明434制图标准及技术要求444.3图层管理原则444.4绘制图形技术要求454.5标记绘制技术要求456数据文件交付要求466.3文件命名46CONTENTS1General12Terminology23Basicregulations44DraftingStandardsandTechnicalRequirements54.1GeneralProvisions54,2DrawingDatumRequirements54.3LayerManagementPrinciples64.4Technicalrequirementsfordrawinggraphics64.5Technicalrequirementsformarkingdrawing74.6TechnicalRequirementsforIndexTable115BDBDataFileRequirements126DataFileDeliveryRequirements136.1GeneralProvisions136,2FileFormat136.3FileNaming13AppendixAIndicatorDetailsTable15Explanationofwordinginthisstandard411.istofReferencedStandards42ArticleExplanation434DraftingStandardsandTechnicalRequirements444.3LayerManagementPrinciples444.4Technicalrequirementsfordrawinggraphics454.5Technicalrequirementsformarkinganddrawing456DataFileDeliveryRequirements466.3FileNaming461总则1.0.1为统一北京市房屋建筑项目电子图件报审数据文件中计算机辅助制图的深度、格式及技术要求，规范电子图件报审数据的技术质量，便于规划数据传递和管理，推进政府职能转变和深化“放管服”改革、优化营商环境，制定本标准。1.0.2本标准适用于北京市房屋建筑项目电子图件规划报审建筑总图数据文件的下列工程制图的制图标准和技术要求、数据标准、交付要求。1新建、改建、扩建工程的规划设计建筑总平面图；2新建、改建、扩建工程的规划设计专项图纸，包含竖向设计图、园林专项图、人防专项图、交通专项图等。1.0.3房屋建筑项目电子数据除应符合本标准的规定外，尚应符合国家及北京市现行有关标准以及各专业制图标准的规定。2术语2.O.1公开数据格式beijingdatabase民用建筑工程项目自定义、轻量化、公开服务于规划管理电子报审的数据格式，简称BDB。2.0.2计算机辅助制图文件drawingfile利用计算机辅助制图技术绘制的，记录和存储工程图纸所表现的各种设计内容的数据文件。2.0.3指标表indicatortable计算机辅助制图文件中相关技术经济指标数据以表格的组织结构呈现，属于同一类技术经济指标的数据具有统一的表头。2.0.4标高elevation以某一水平面作为基准面，并作零点（水准原点）起算地面（楼面）至基准面的垂直高度。2.0.5用地坐标plotcoordinates房屋建筑工程规划用地测量桩点坐标点数据。2.0.6角点坐标cornercoordinates房屋建筑工程建筑物、构筑物占地的测量点坐标点数据。2.0.7用地红线boundarylineofland;propertyline各类建筑工程项目用地的使用权属范围的边界线。2.0.8图层layer计算机辅助制图文件中相关图形元素数据的一种组织结构属于同一图层的实体具有统一的颜色、线型、线宽、状态等属性。2.O.9模型空间modelspace采用计算机辅助制图的图形实体空间，是创建工程模型的空间，进行图元绘制与编辑工作。2.0.10电子图件electronicdrawings采用计算机辅助制作的建筑项目图纸、文件电子版。2.0.11块block可组合起来形成单个对象（或称为块定义）的对象集合。2.0.12定位基准positioningreference采用计算机辅助绘制图纸中用作确定图纸中图元定位的基准。3基本规定3.0.1北京市房屋建筑项目规划管理电子图件电子报审的交付成果应遵循本标准相关规定。3.0.2北京市房屋建筑项目规划电子图件电子报审的建筑总平面图应提交BDB格式的数据文件。3.0.3BDB格式数据文件在提交前应采用计算机辅助技术进行各项规划技术经济指标的检测，其中的图纸深度应符合国家及北京市现行有关标准及规范的要求。3.0.4采用计算机辅助绘制的总平面图的BDB格式数据文件的数据基础应遵循本标准相关规定。4制图标准及技术要求4.1一般规定4.1.1采用计算机辅助制图常用软件进行建筑总平面图纸绘制和制作BDB数据文件。4.1.2BDB数据文件与建筑总平面图数据应统一，不应出现坐标系、标高系数据值不一致。4.1.3建筑总平面图纸中的图元应采用简单图形实体绘图，不应采用嵌套或复杂图形绘制。4.1.4采用计算机辅助制作BDB数据文件时自动生成的图层应予以保留，该图层中不应包含无关的图元。4.1.5加入BDB数据文件的建筑单体应是符合房屋建筑项目规划管理电子图件报审要求。4.2绘图基准要求4.2.1建筑总平面图绘制所使用的定位基准应采用北京现行坐标系与高程系，且应与国家空间参考系建立联系。4.2.2建筑总平面图图元应绘制在模型空间。4.2.3严禁对建筑总平面图文件中坐标系进行旋转、平移、缩放。4.2.4严禁对房屋建筑项目规划管理电子图件的交付文件中的图元进行旋转、平移、缩放。4.2.5建筑总平面图所用长度单位应以毫米为单位绘制，相关标注以米为单位，精确到小数点后三位。4.3图层管理原则4.3.1房屋建筑工程电子图件报建BDB数据文件中建筑总平面图的图层O层为默认图层，除作为插入块的基准层外不应存放任何数据。4.3.2房屋建筑工程电子图件报建BDB数据文件中建筑总平面图的专用图层命名应统一采用中文名称，中文名称描述内容应与图元表达的内容一致。4.3.3房屋建筑工程电子图件报建BDB数据文件中建筑总平面图的专用图层只能存放数据实体，不应存放不相关实体。4.4绘制图形技术要求4.4.1房屋建筑项目电子图件报审的图纸中的块定义需满足下列要求：1图纸中的坐标标注、建筑间距标注、出入口标注、指北针应采用块定义:2图纸中的块应为直线、多段线、标注及文字组合起来形成的单个对象；3图纸中的块定义应为单层块，不得采用嵌套块；4严禁对已定义的数据块进行炸开。4.4.2房屋建筑项目电子图件报审的图纸中线状、面状图形应为多段线，面状图形应为连续的线段围合而成的封闭图形。4.4.3房屋建筑项目电子图件报审的图纸中线状图形绘制包括点状、线状、面状图形，图形的绘制需满足下列要求：1图形不应采用零长线、长度极短、带高度和厚度的线；2图形不得有重复线、回头线、锯齿线、自交叉线，相邻面状图形不得重叠。4.5标记绘制技术要求4.5.1房屋建筑项目电子图件报审的总平面图纸中文字标注应采用"文字”，同一条文字标准的数据信息不得单独拆分。4.5.2房屋建筑项目电子图件报审的总平面图纸中单体建筑信息标注应采用固定制式，文字标注应采用"文字"。4.5.3房屋建筑项目电子图件报审的总平面图纸中坐标标注应按照统一的定位基准，数值应为模型空间的真实值，不得手动修改。4.5.4房屋建筑项目电子图件报审的总平面图纸中坐标标注应为独立的无嵌套块，坐标标注线的起点应在线状、面状图形的交点上；示例如下：图4.5.4-1坐标标注示例4.5.5房屋建筑项目电子图件报审的总平面图纸中建筑间距标注应满足下列要求：1标注尺寸应以米为单位，精确到小数点后三位有效数字；2建筑间距标注应按照统一的定位基准，数值应为模型空间的真实值，不得手动修改；3建筑间距标注应为固定制式，并定义为独立的无嵌套块；4建筑间距标注点应位于“建筑轮廓-首层”面状图形上。
