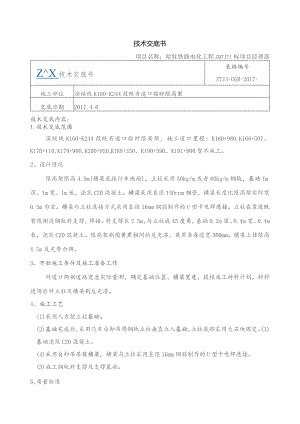

技术交底书项目名称：哈牡铁路电化工程ZQTJTl标项目经理部ZX技术交底书表格编号ZTJJ-GGB-2017-施工部位滨绥线K160-K244段既有道口临时限高架交底日期2017.4.6技术交底内容：1.技术交底范围滨绥线K160-K244段既有道口临时限高架，施工道口里程：K160+980.K168+507、K170+110,K179+900,K200+920oK188+350、K190+590、K191+900暂不施工。2、设计情况限高架限高4.5m(横梁底距行车地面)，立柱采用50kg/m或者60kg/m钢轨，基础Im深、Im宽、Im长，浇筑C20混凝土。横梁采用直径15Ornm钢管，横梁长度比限高架实际宽0.5m为宜。横梁与立柱连接方式采用直径16mm钢筋制作的U型卡电焊连接。立柱在靠近既有线侧设钢轨斜支撑，焊接。斜支撑长2.5m,与立柱成45度角，基础0.2m深、0.4m宽、0.4m长，浇筑C20混凝土。限高架刷图黄黑相间的反光漆，黄黑条每道宽300mm。横梁上挂限高4.5m反光警示牌。3、开始施工条件及施工准备工作对道口两侧道路宽度实际量测，确定基础位置、横梁宽度，提报施工材料计划。材料进场后对立柱及横梁刷反光漆。4、施工工艺(1)采用人力挖立柱基础。(2)基础完成后，采用汽车自卸吊将钢轨立柱垂直立入基础，立柱底部采用大石块固定。(3)基础浇筑C20混凝土。(4)采用自卸吊吊装横梁，横梁与立柱采用直径16mm钢筋制作的U型卡电焊连接。(5)施工钢轨斜支撑及支撑基础。5,质量标准(1)如立柱基础处于路基边坡，浇注混凝土时必须支立模板，防止基础尺寸不足。(2)立柱基础混凝土浇筑完成后，在混凝土未凝固前不许解除吊车吊绳，防止立柱产生倾斜。(3)斜支津施工必须在立柱基础混凝土终凝(6h)后施工，避免立柱受斜支撑水平作用力产生倾斜。(4)限高架必须保证净高4.5m。(5)刷涂反光漆前将钢轨、钢管除锈处理。6,安全注意事项(1)基础施工时，注意两侧是否有光电缆或者管道标识。严禁在光电缆或者管道通过线路上方动土。(2)汽车吊经常检查钢丝绳、卡扣是否正常有效。钢轨吊装时，非作业人员远离作业半径，防止发生刮碰。(3)吊装作业时设防护人员，注意观察是否有车辆、行人通过，如有立即停止吊装。网歌*面困限高辘面图150EEq麻交底人：复核人：接收人:操作者接底及签字接底单位中铁九局集团哈牡电气化改造工程ZQTJ-II标二工区接底项目滨绥线K16O-K244段既有道口临时限高架日期2017年4月6日接底人签字顺号姓名职务或职名备注1234567891011121314151617
