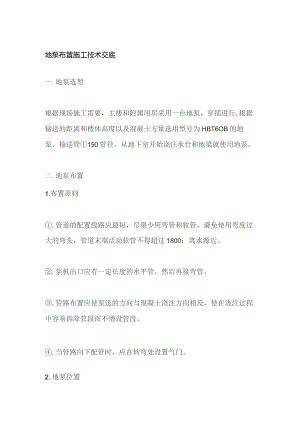

地泵布置施工技术交底.docx
地泵布置施工技术交底一.地泵选型根据现场施工需要，主楼和附属用房采用一台地泵，穿插进行,根据输送的距离和楼体高度以及混凝土方量选用型号为HBT6OB的地泵，输送管150管径。从地下室开始浇注承台和地梁就使用地泵。二.地泵布置1.布置原则.管道的配置线路应最短，尽量少用弯管和软管，避免使用弯度过大的弯头，管道末端活动软管不得超过1800；离水源近。.泵机出口应有一定长度的水平管，然后再接弯管。.管路布置应使泵送的方向与混凝土浇注方向相反，使在浇注过程中容易拆除管段而不增设管段。.当管路向下配管时，应在转弯处设置气门。2.地泵位置地泵安装在现场搅拌站和生产科研楼主楼之间，固定在深L5M的沟槽里。地泵布置位置见附图。3.水平输送布置水平管路铺设应平直，每节管均应有1一2个固定的支承点，输送管路采用双木楔支撑（呈V型），使管子作轴向移动不受影响。4.垂直向上输送布置水平管路的长度不少于垂直管路长度的15%；向上输送时，应在靠近泵机水平管路处加装止回阀；垂直管路最下面的弯管应为厚壁管，并易拆卸，不能用弯管做支撑；直管及弯管需要用架子固定，即固定于墙上、板上、脚手架上、电梯井内这样冲击力就会由建筑物承受一部分。5.向下输送布置混凝土在输送管中自由下落时容易离析，安装下降缓冲管。开始泵送前，在不超过2030米的高度上分别放置几个海棉球以避免水泥砂浆流失。6.泵管线的固定.由地泵引出的管线水平部分突出地面时，需架空固定。每2M设一道固定点，管周围用软麻袋或废橡胶轮胎裹紧，防止摩擦损害输送管，同时加强固定。固定如附图.900弯管处固定架子如图:.楼板处留洞固定泵管如下图。在首层及其它楼层顶板予留直径25Omm的圆洞便于穿管。管周围用木楔楔紧，不少于四个。三.施工要点1.泵管随层接，浇注墙体及柱混凝土时，端头软管放在该施工位置的操作架上，输送管路必须使浇灌部位在工作半径之内。由于留洞口到操作位置需接90。弯管和平直管，保证平直管高出模板顶1M,弯管及平直管必须临时固定牢固，搭设类似前图所示的固定架子，保证泵管稳定。2.浇筑顶板碎时，泵管引出到预浇筑碎的顶板远角，随浇筑随退随拆泵管。3.输送管的固定与支撑用脚手架搭设，并将其延伸到浇灌部位，但支撑系统不得固定于钢筋上与模板上，防止因振动产生位移。4.泵送混凝土的性能要求与混凝土输送泵输送工艺相同。刚开始泵送混凝土时，应缓慢压送入模，同时应检查泵机是否运转正常，管道接头是否严密，有无漏气、漏浆、漏水，如有异常情况，应停泵检查，修理好后再转入正常工作。5.泵送混凝土应连续浇筑，如混凝土供应不上，暂时中断泵送时，应每隔IOmin反泵一次，使管中混凝土形成前后往复运动,保持良好的可泵性，以免混凝土发生沉淀堵塞管道。6.泵机作业完成，应立即将泵罐、砂缸和管道线路清洗干净。清洗管道可压缩空气输入管道清洗，其压力不应超过07Mpa。清除料斗的残余碎，不允许有残渣。四.施工注意事项1.正常泵送过程中应保持连续泵送，尽量避免泵送过程中断。2.在泵送过程中如出现碎泵送困难，不应勉强提高压力进行泵送，应用木槌敲击管线中的弯管等部位，使泵进行反转或放慢泵送速度，防止管线堵塞。3.夏季高温季节泵送碎时，泵的受料斗和输送管线用湿麻袋包裹，并经常喷洒冷水降温。4.碎泵使用完毕及时清洗，清洗用水不得排入浇筑的碎内，清洗之前一定要反转泵吸料，降低管线内的剩余压力。5.严格注意碎的配合比和塌落度，如发现不宜泵送的碎应及时向经理部反映并及时得到解决。6.地泵操作手必须经过严格的技术培训后方可上岗，无上岗证的不得进行操作。7.操作时必须戴安全帽，穿绝缘鞋，防止高空坠物，防止机械伤人，防止漏电。8.每次开机前检查一遍各系统及各元件的工况，确保正常后开机试机,试机不得低于半小时，注意各仪表反应，保证正常运转。9.放碎人员应戴防护镜，作好自身保护。五.安全注意事项1.地泵就位牢固稳定，不得出现摇晃摆动的现象。输送管路要用架子管固定牢固，不得在输送过程中出现晃动摇摆现象。为增加稳定性，水平距离每2M设一道固定点，在管周围用软麻袋或废橡胶轮胎裹紧，防止摩擦损害输送管，同时增加牢固性。在楼板上用木楔楔紧。2.泵送混凝土作业过程中，软管末端出口与浇筑面应保持一定距离，防止埋入混凝土内，造成管内瞬时压力增高，引起爆管伤人。3.地泵应避免经常处于高压下工作，要注意表压是否正常，预防堵管和爆管。4.拆除管道接头，应先进行多次反抽，卸除管道内混凝土压力，以防混凝土喷出伤人。5.清管时，管端应设安全挡板，并严禁在前方站人，以防喷射伤人。6.清洗管道可用压力水冲洗或压缩空气冲洗，但二者不得同时使用。在水洗时，可中途该用气洗,但气洗中途严禁转换为水洗。在最后IOm应将泵压或压缩机缓慢减压,防止出现大喷爆伤人。严禁用压缩空气清洗布料杆。六.成品保护1保护钢筋措施：泵管从墙体钢筋穿过时，先拨开钢筋，保证泵管顺利通过，拆管后立即将钢筋调直，浇筑顶板碎时，操作工人必须站在钢筋拍子或马道上操作，禁止踩踏钢筋。2.输送管道不得放在模板、钢筋上，以避免振动产生变形，应用支架、台垫或吊具等支承并固定牢固。
