储能电池集成式液冷设备技术规范.docx

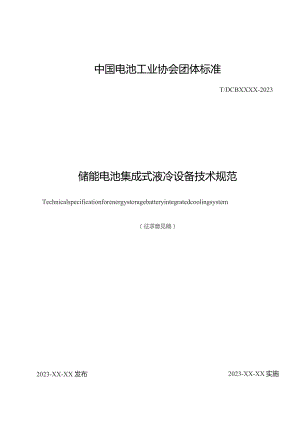

中国电池工业协会团体标准T/DCBXXXX-2023储能电池集成式液冷设备技术规范Technicalspecificationforenergystoragebatteryintegratedcoolingsystem（征求意见稿）2023-XX-XX 发布2023-XX-XX实施中国电池工业协会发布目录前言III2规范性引用文件13术语和定义13.1静压23.2冷却液23.3冷媒介质23.4制冷量23.5制热量23.6冷却液流量23.7总消耗功率23.8名义工况性能系数(COP)24型号及工况25使用条件35.1环境条件35.2电源条件36技术要求36.1一般技术要求36.2功能36.2.1总则36.2.2泵46.2.3主循环过滤器46.2.4电加热器46.2.5膨胀缓冲设备46.2.6压缩机46.2.7冷凝器46.2.8节流装置46.2.9蒸发器46.2.10自然风冷散热器56.2.11风机56.2.12压力监测56.2.13温度监测56.2.14管路56.2.i5冷却液56.2.16冷媒介质66.3控制保护系统技术要求66.3.1控制器66.3.2采集信号66,3,3报警信号一，.，.一，.，.，.，66,3,4故障信号.,_.,.,.,.,.,.,.,.,.,.,76.3.5控制模式76.3.6自检功能76,3.7泄漏检测76.4噪音.76.586.6外观要求一一86.7绝缘电阻86.8接地电阻86.9耐盐雾等级86.IOEMC要求一86,10.1静电放电抗扰度86,10.2电快速瞬变脉冲群抗扰度86.10.3射频电磁场辐射抗扰度96,10.4浪涌（冲击）抗扰度96.10.5射频场感应的传导骚扰抗扰度96.10.6发射要求977.1出厂检验97.2型式检验97.3气密性、直空和压力试验107.4性能试验107.6最大负荷试验117.7低温试验Il7.8制热试验117.9噪声和振动117.10电压变化试验117.11接地电阻试验127.12绝缘耐压试验127.13控制与保护性能试验127.14通讯与接口试验127.15外观检查128标志、包装和贮存121*刖S本文件依据GB/T1.1-2020给出的规则编写。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任.本文件由XXX提出，中国电池工业协会标准化技术委员会归口管理。本文件起草单位：本文件主要起草人：1范围本标准规定了储能电池集成式液冷设备（以下简称"液冷设备"）的术语和定义、技术要求、试验、标志、包装、运输和贮存。本标准适用于电化学储能用电池或类似热管理用途的液冷设备。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB29743.1机动车冷却液第1部分：燃油汽车发动机冷却液GBZT4857.23包装运输包装件基本试验第23部分：垂直随机振动试验方法GB/T10870蒸气压缩循环冷水（热泵）机组性能试验方法GB/T13306标牌GB/T13384机电产品包装通用技术条件GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GBZT17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17799.4电磁兼容通用标准第4部分：工业环境中的发射GB/T18430.1蒸气压缩循环冷水（热泵）第1部分：工业或商业用及类似用途的冷水（热泵机组NB/T47012制冷装置用压力容器JB/T4330制冷和空调设备噪声的测定JB/T7659.4翅代炷类制冷装置用辅助设备第4部分：翅片式换热器JB/T8701制冷用板式换热器JB/T12843离心式制冷剂压缩机T/CEC222风力发电机组水冷系统冷却液技术规范3术语和定义卜冽术语和定义适用于本文件。3.1静压液冷设备停机状态下，水循环回路内部压力，测点为供液压力表或供液压力传感器位置，单位：bar”3.2冷却液具有防冻、换热等作用，通过冷板或浸没将电池热量带走的介质。3.3冷媒介质在制冷单元中传递热能，通过蒸发与凝结，使热量转移的物质。3.4制冷量在规定条件下，设备从电池或被冷却部件转移的热量，单位：kW。3.5制热量在规定条件下，设备为电池或被冷却部件提供的热量，单位：小。3.6冷却液流量在规定条件卜，单位时间流经电池或被冷却部件的液体体积流量，单位：m>h。3.7总消耗功率设备在额定工况或规定的条件下进行制冷(制热)时，所输入的总功率，单位：k忆3.8名义工况性能系数(COP)在规定的名义工况下，设备以同一单位表示的制冷量除以总消耗功率得出的比值。4型号及工况设备制冷量、制热量由供需双方协商确定，制冷量、制热量应考虑水泵等部件影响。设备型号见表1。表卜设备型号定义TMS0158(kW)12(m)其它液冷设备制冷量/制热量额定流量自定义注：TMS015/008-12,表示制冷量15kW,制热量8kW,流量12m'h>设备名义工况时的制冷性能系数不低于表2数值。表2-制冷性能系数类别制冷量/kW使用温度出口温度C流量m3h性能系数COP(kWkW)风冷式WloO35C(干球)20±2额定流量三2.0水冷式WIOo26（湿球）20÷2额定流量22.2注"实际使用干球、湿球温度由供需双方协商确定。5使用条件5.1环境条件a）污秽等级，III级或IV级，b）地震烈度：符合当地地震烈度要求，不低于8级。c）正常工作干球温度-351C至+35C,极限工作干球温度-40C至+50.C,或由供需双方协商确定。d）海拔2000m：在200Om以上地区使用时，应考虑海拔修正。e）运行环境相对湿度不大于95%,无凝露。f）贮存环境：-40C至+7（rC（不带冷却液），相对湿度：不大于95%。5.2电源条件设备采用交流电源供电，输入电压波动不超过额定值的±10%、频率波动不超过额定值土1%：动力电源宜选用三相AC38OV、50Hz；控制电源宜采用AC22OV、50Hz.6技术要求6.1一般技术要求a）冷却液额定流量；冷却液流量应在储能电池设计提出的最小流量和最大流量之间选取，单位：m3hob）冷却液额定供液压力：在规定流量下冷却液供液压力应小于被冷却器件最大承压要求。c）冷却液额定供液温度：冷却液供液温度应根据储能电池要求确定。d）额定制冷量：制冷量应根据储能电池要求确定。e）额定制热量：制热量应根据储能电池要求确定。f）名义工况性能系数：名义工况（额定供液温度、设计干球温度、额定流量、额定制冷量）下风冷式液冷机组性能系数不低于2.0,水冷式液冷机组性能系数不低于2.2.6.2功能62.1总则a）液冷设备应采用密闭式循环，保证储能电池在最大设计条件和极端环境下正常运行。b）液冷设备由供液单元、制冷单元、控制单元以及外部管路组成。c）液冷设备宜具备机械自动泄压功能。6.2.2泵液冷设备应设置循环泵，为冷却液循环提供动力。a）水泵接液的金属材料不低于不锈钢304。b）电机防护等级应不低于IP54.c）电机绝缘等级应不低于F级。d）应满足YOC、5（TC干球温度下使用。6.2.3主循环过滤器液冷设备宜设置孔径不大于500m的金属过滤器，淀芯应便于清洗和维护。6.2.4电加热器液冷设备宜设置电加热器，电加热器功率应不小于名义规定值的95机6.2.5膨胀缓冲设备液冷设备宜配置膨胀缓冲设备。膨胀缓冲设备宜采用高位水箱、膨胀水箱、气囊式膨胀罐等形式,膨胀缓冲设备为系统提供一定的静压。膨胀缓冲设备宜设置液位指示。6,2.6压缩机a）压缩机将低温低压的制冷剂压缩至高温高压的状态，压缩机宜采用带有固定曲轴或离心结构、中压浮动的压缩机。b）可采用单台或多台并联组合满足制冷要求，压缩机运行范围符合全年不间断工作的需要。6,2.7冷凝器冷凝器通过环境中的冷空气冷却高温高压冷媒介质，使冷媒介质凝结成液体。冷凝器进风处宜设置滤网。6.2.8节流装置液冷设备应配置电子膨胀阀、毛细管等节流装置。6.2.9蒸发器蒸发器为冷却液和冷媒介质提供热交换，接液材料宜采用抗腐蚀的铝合金、304不锈钢及以上材质。6.2.10自然风冷散热器液冷设备宜配置自然风冷散热器，在环温较低时切换到自然风冷，切换温度由供需双方协商确定。6.2.11风机风机宜选用调速风机，风机使冷空气强制流过冷凝器翅片，使高温高压的冷媒介质凝结成液体，风机风量按冷凝器散热量进行选取。风机防护等级不低于IP54。6.2.12压力监测液冷设备宜设置供液压力、回液压力、排气压力、回气压力传感器或压力开关，压力测量显示分辨率应不低于0.Olbaro6.2.13温度监测液冷设备宜设置供液温度、回液温度、环温温度传感器。温度测量显示分辨率应不低于0.IC。6.2.14管路a）设备及其管道应选用高防腐、高防锈和高洁净的材料，接触冷却液的金属材料宜选择耐腐蚀的304不锈钢'铝合金等材质：储能电池分流管路可采用PA、PPH等非金属材料。b）管道内、外表面应无明显划痕、凹陷及砂眼等机械损伤。c）冷却液管路、制冷回路低温段管路应有保温措施。d）管路应采用厂内预制、现场安装形式，不宜在现场焊接。6.2.15冷却液6.2.15.1冷却液应具备长效、防腐、缓蚀、防冻、防沸、低泡、导热、环保、安全、不易燃等性能要求。6.2.15.2水性冷却液性能及指标参考GB29743.1机动车冷却液第1部分：燃汕汽车发动机冷却液要求、T/CEC222风力发电机组水冷系统冷却液技术规范等标准要求；水性冷却液指标满足PH值在7.0'9.0,氯含量W25mgkg储备碱度24.OmL6.2.15.3浸没式冷却液应满足绝缘、低电导率等技术要求，浸没式冷却液指标满足倾点W-40C、闪点ei6OC、击穿电压-45kV比热容（30C）21.0J/kg。C的技术要求；材料兼容性由供需双方确定。6.2.16冷媒介质冷媒介质宜采用环保、高效、安全的氢氟烧（HFC）,羟氟慌（HFO）等GwP较低的制冷剂。6.3控制保护系统技术要求6.3.1控制器宜采用PLC、嵌入式控制器等为液冷设备提供控制和保护，控制器应满足EMC要求。6,3.2采集信号液冷设备宜采集以下信号进行监测及控制：a）冷却液供液温度、回液温度；b）冷却液供液压力、回液压力；C）制冷回路排气压力、回气压力；d）制冷回路回气温度:e）压缩机转速：f）风机转速。6.3.3报警信号当出现下列情况之一时
