市政工程监理技术标-施工测量监理要点.docx

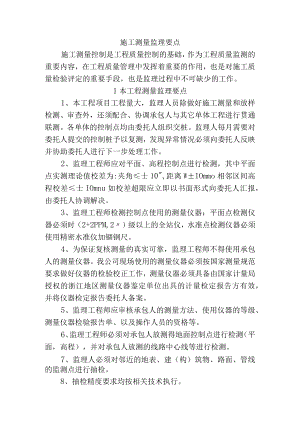

施工测量监理要点施工测量控制是工程质量控制的基础，作为工程质量监测的重要内容，在工程质量管理中发挥着重要的作用，也是对施工质量检验评定的重要手段，也是监理过程中不可缺少的工作。1本工程测量监理要点1、本工程项目工程量大，监理人员除做好施工测量和放样检测、审查外，还须配合、协调承包人与其它单体工程进行贯通联测。各单体的控制点均由委托人组织交桩。监理人每月需要对委托人提交的控制桩予以复测，发现异常情况必须向委托人反映并协助委托人进行下一步处理工作。2、监理工程师应对平面、高程控制点进行检测，其中平面点实测理论值校差为:夹角士10",距离W±IOmmo相邻区间高程校差士IOmnu如校差超限应立即以书面形式向委托人汇报，由委托人协调解决。3、监理工程师检测控制点使用的测量仪器：平面点检测仪器必须时（2+2PPM,2）级以上的全站仪，水准点检测仪器必须使用精密水准仪加锢钢尺。4、为保证复核测量的真实可靠，监理工程师不得使用承包人的测量仪器。我公司现场使用的测量仪器必须按国家测量规范要求做好仪器的检验校正工作，测量仪器必须具备由国家计量局授权的浙江地区测量仪器鉴定单位出具的计量检定报告方有效，并将仪器检定报告委托人备案。5、监理工程师应审核承包人的测量方法、使用仪器的等级、测量仪器检验报告单、以及操作人员的资格等。6、监理工程师必须对承包人放测得地面控制点进行检测（平面，高程），并对承包人放测的线路中心线等进行检测。7、监理人必须对邻近的地表、建（构）筑物、路面、管线的监测点进行抽检。8、抽检精度要求均按相关技术执行。2测量监理工作的主要内容专业监理工程师应按以下要求对承包商报送的测量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对承包商报送的测量成果申请表予以签认。1、审核承包商的施工测量方案2、审查承包商专职测量人员的岗位证书及测量设备检定证书；3、审核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网及临时水准点的测量成果。3施工测量质量控制要点和目标值1、控制标准在审核承包商提交的施工测量方案的基础上，督促承包商根据建设单位提供的界址点及座标尺寸、标高基准点以及设计单位的建筑施工图进行轴线放设及标高控制。2、测量精度的控制及误差范围1、测角：采用三测回，测角误差±5以内，总误差在土5以内。2、测距：采用往返测量法，取平均值。当气压、气温及标准气象条件相差很大时，考虑气象改正系数；3、量距：用鉴定过的钢尺进行量测并且进行温度修正；4、每层轴线之间的偏差在±ln以内，层高垂直偏差在+3mm以内。4施工前的测量监理1、复核建设单位提供的工程施工控制测量资料的成果,基准点、标墩及标志，落实控制点保护措施；2、对照承包商投标书承诺的测量工具，审核承包商用于工程测量仪器和设备的完好性、可靠性、精确度及法定计量单位的标定证书和建设单位认可的合格条件，审查测量人员的组成和能力并予以认可；3、会同建设单位及有关部门一起向承包商提供施工控制网的控制测量成果，并当场交验。从交验之日起，应督促承包商在14天内完成施工控制网的复测及点位保护工作。施工控制网全部由承包商全权负责。如发现问题，应及时报告监理工程师，并向建设单位及设计单位汇报，采取措施予以解决；4、复核建设单位提供的施工设计图纸上有关测量数据,并准备好每个单位工程、分部工程及分项工程的测量放样数据；5施工中的测量监理1、平面控制督促承包商根据规划红线和基准点，定出工程施工时基准线，依据基准线定出轴线控制点，并做好保护。2、上部结构施工测量及垂直控制3、沉降观测控制沉降观测采用精密水准测量的方法进行。水准网布设成闭合环形，督促承包方以固定观测员、观测仪器、观测线路及观测环境的“四固定”措施来保证精度。应按设计要求在建筑物上设置若干个沉降观测点，施工阶段按规定要求对沉降观测点进行精确标高测量，形成观测记录。竣工后可做成隐蔽式沉降观测点。4、高程控制利用水准点作为高程控制的依据，为了保证高程控制的精度，观测时尽量做到前后视线等长，对所用钢卷尺应经过检定，测量高差时尺身应铅直和用规定的拉力，并进行尺长和温度改正，同时应根据误差情况作出相应的及时调整，防止误差累计而使总高度误差超限。
