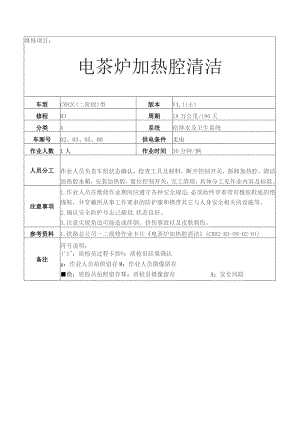

维修项目：电茶炉加热腔清洁车型CRH2C(二阶段)型版本V4,1(±)修程M3周期18万公里/180天分类A系统给排水及卫生系统车厢号02、03、05、00供电条件无电作业人数1人作业时间30分钟/辆人员分工作业人员负责车组状态确认，检查工具及材料，断开控制开关，拆卸加热腔，清洁加热腔水箱，安装加热腔，复位控制开关，完工清理，具体分工见作业内容及标准。注意事项1.作业人员在维修作业期间应遵守各种安全规定；必须始终穿着带有橡胶鞋底的绝缘鞋，并穿戴所从事工作要求的防护服和携带其它与人身安全相关的设施等。2.确认安全防护号志己插设,状态良好。3.注意尖锐角边可能造成绊倒、挤伤事故以及皮肤割伤。参考资料1.铁路总公司一二级修作业卡片电茶炉加热腔清洁(CRH2-M3-09-02-01)备注符号说明：S"：质检员过程卡控®：质检员结果确认g：作业人员拍照留存M：作业人员摄像留存俭：质检员拍照留存耳：质检员摄像留存A：安全风险版本变更信息版次修订日期更改情况说明编制审核批准V4.1（上）2016.04中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知（运辆动车电20151501号）工具清单序号名称规格型号单位数量备注1内六角扳手6mm把12六角钥匙通用把13电茶炉钥匙CRH2型犯14手电筒通用把15铲刀60mm把16活动扳手200mm把1物料清单序号物料名称物料号单位数量备注1刃口布017390600035块若干2345序号作业项目作业内容、标准及图示1开工准备1.1车组状态确认(1)确认车组号及股道与作业计划单相同。(2)确认作业股道接触网己断电，接地杆己挂。(3)确认作业车组已放电，受电弓降下，VCB断开。1.2检查工具、材料(1)按工具清单和物料清单清点物品。(2)检查工具性能状态良好。2清洁2,1断开控制开关(1)打开电茶炉外柜门和内柜门。(2)断开箱体上方的电茶炉空开。(3)关闭供水阀门，打开排水阀门。IIB|1JII空气开关h1H方;X上L电茶炉内柜门电茶炉空开小小心：拆卸加热腔前先排尽电茶炉内的热水，防止烫伤2.2拆卸加热腔(1)使用活动扳手卸下塑料挡板上的螺母和垫圈，取下塑料前挡板。(2)使用斜口钳剪断固定各加热线圈供电线路的捆绑扎带。(3)拔除电加热线圈供电线路的连接插头。(4)从电茶炉加热腔内抽出三个电加热线圈。企小心：拆时注意中间的电加热线圈有温度探头，若固定较紧，拔出时可能损伤温度探头连接线，小心轻拉(5)使用一字螺丝批挑开温度探头固定卡子，并取下温度探头。拆卸加热腔加热腔前挡板电加热线圈插头电加热线圈温度探头(6)使用6mm内六角扳手拧下固定加热腔的八颗螺栓，取出电茶炉加热腔。电茶炉加热腔2.3清洁加热腔水箱(1)使用铲刀将水箱底部及水箱壁上积累的水垢清理干净。®JtlKFiIkO加热腔水箱清洁前后效果对比图(2)目视检查加热腔内侧橡胶密封条密封性良好。®(1)使用活动扳手拧下电开水炉水过滤器盖。2.4过滤器清洁Sl过滤器(2)取出过滤网，用水清洗。®(3)将过滤网塞回过滤器，使用活动扳手复位电开水炉水过滤器T11O2.5安装加热腔(1)将加热腔室安装至水箱上，安装前确认八颗螺栓全部穿过加热腔内侧橡胶密封条，使用6mm内六角扳手紧固加热腔的八颗固定螺栓。小小心：确认八颗螺栓需全部穿过加热腔内侧橡胶密封条，避免行车使用中可能产生的漏水现象(2)复位温度探头，安装好固定卡子，将加热线圈按原来的位置安装好。小小心：避免加热线圈接触到水(3)插上电加热线圈供电线路连接插头，用扎带捆绑好相关线路，确认接地线安装好。辎(4)使用活动扳手拧紧塑料挡板螺母，确认安装状态良好。®2.6复位控制开关(1)关闭排水阀门，打开供水阀门。(2)复位电茶炉空开。(3)锁闭内柜门和外柜门。小应注意尖锐角边可能造成绊倒、挤伤事故以及皮肤割伤3完工清理(1)作业完毕后，应做到工完料净场地清。(2)如实填写检修记录并及时在管理信息系统中回填相关信息。
