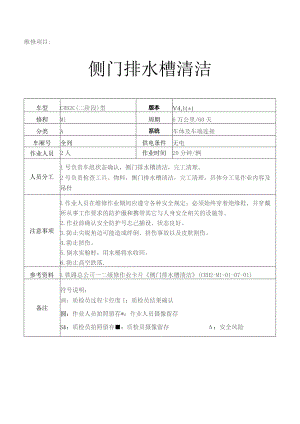

CRH动车组作业指导书-侧门排水槽清洁.docx

维修项目:侧门排水槽清洁车型CRH2C(二阶段)型版本V4,1(±)修程Ml周期6万公里/60天分类A系统车体及车端连接车厢号全列供电条件无电作业人员2人作业时间20分钟/辆人员分工1号负责车组状态确认，侧门排水槽清洁，完工清理。2号负责检查工具、物料，侧门排水槽清洁，完工清理，具体分工见作业内容及吊什注意事项L作业人员在维修作业期间应遵守各种安全规定；必须始终穿着绝缘鞋，并穿戴所从事工作要求的防护服和携带其它与人身安全相关的设施等。2.作业前确认安全防护号志己插设、状态良好。3.防止尖锐角边可能造成绊倒、挤伤事故以及皮肤割伤。4.防止挤伤。5.倒水实验时，用水桶将水收回。6.防止高空跌落.参考资料L铁路总公司一二级修作业卡片侧门排水槽清洁(CRH2-M1-01-07-01)备注符号说明：画：质检员过程卡控度I：质检员结果确认圆：作业人员拍照留存*：作业人员摄像留存S&：质检员拍照留存：质检员摄像留存：安全风险版本变更信息版次修订日期更改情况说明编制审核批准V4.1（上）2016.04中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知（运辆动车电20151501号）工具清单序号名称规格型号单位数量备注1扭矩扳手860N.m把12内六角扳手8mm把13六角套筒17mm个14活动扳手300mm把15水桶通用个16十字螺丝批200mm把17鬃毛刷通用把18手电筒通用把29转换接头通用个1物料清单序号物料名称物料号单位数量备注1铁丝970900050085若干2刀口布017390600035块134序号作业项目作业内容及标准1开工准备1.1车组状态确认1号：(1)确认车组号及股道与作业计划单相同。(2)确认作业股道接触网已断电，接地杆已挂。(3)确认作业车组己放电，受电弓降下，VCB断开。1.2检查工具、物料2号：(1)按工具清单和物料清单清点物品。(2)检查工具性能状态良好，计量工具(扭矩扳手)定检标签清晰、有效.®2检查2.1司机室侧门排水1号：(1)打开司机室侧门，使用刀口布清除侧门排水槽内尘土杂物。2号：(1)将空水桶放在车下出水口位置，向排水槽内倒入适量水，观察排水情况。面(2)若排水不畅，使用棘轮扳手及17mm套筒拆卸排水管丝堵相应裙板。(3)使用活动扳手卸下排水管丝堵，用铁丝疏通排水口，再次进行倒水试验，排水良好后安装排水管丝堵。Wl(4)安装相应裙板，使用扭矩扳手及17mm套筒紧固安装螺栓(扭矩为25N.m)<,检今司机室侧门排水槽1号：(1)使用内六角钥匙打开侧门紧急塞门盖，并将气阀的红色手柄置于与管路垂直的状态(关闭位)。紧急开门阀(2)推开侧门，使用毛刷清除侧门底部滑道内尘土杂物。后2号：(1)用内六角扳手卸下侧门检查孔盖。客室侧门排水(2)取下侧门排水孔滤网，使用毛刷清除滤网上的杂物，并用水清洁滤网，清洗后安装。E(3)将空水桶放在车下出水口位置，在滑道内倒入适量水，观察排水情况。置排水孔滤网(4)若排水不畅，使用棘轮扳手及17mm套筒拆卸排水管丝堵相应裙板。(5)使用活动扳手卸下排水管丝堵，用铁丝疏通排水口，再次进行倒水试验，排水良好后安装排水管丝堵。R(6)安装相应裙板，使用扭力扳手及17三n套筒紧固安装螺栓(扭矩为25N.m)°I检'E排水口（7）安装侧门里查孔盖,使用扭力扳手紧固安装螺栓（扭力值35N.m）oH晶（8）对门口护板固定状态进行确认，防止螺钉脱落丢失导致门口护板松动。1号：（1）将侧门紧急塞门盖内气阀的红色手柄置于与管路平行的状态（打开位），并使用内六角钥匙锁紧侧门紧急塞门盖。完工清理（1）作业完毕后，应做到工完料净场地清。（2）如实填写检修记录并及时在管理信息系统中回填。
