全套建筑工程资料表格(通风空调资料).docx

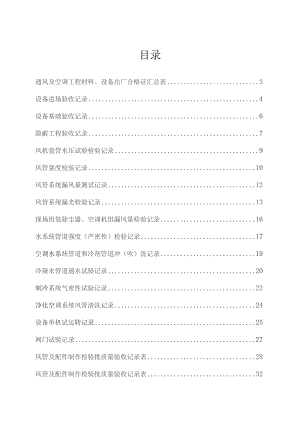

目录通风及空调工程材料、设备出厂合格证汇总表3设备进场验收记录4设备基础验收记录6隐蔽工程验收记录7风机盘管水压试验检验记录9风管强度检验记录10风管系统漏风量测试记录12风管系统漏光检验记录13现场组装除尘器、空调机组漏风量检验记录16水系统管道强度（严密性）检验记录17空调水系统管道和冷剂管道冲（吹）洗记录19冷凝水管道通水试验记录20制冷系统气密性试验记录22净化空调系统风管清洗记录24设备单机试运转记录25阀门试验记录27风管及配件制作检验批质量验收记录表28风管及配件制作检验批质量验收记录表32风管部件及消声器制作检验批质量验收记录表35风管系统安装检验批质量验收记录表38风管系统安装检验批质量验收记录表41风管系统安装检验批质量验收记录表44通风机安装检验批质量验收记录表47风及空调设备安装检验批质量验收记录表50通风及空调设备安装检验批质量验收记录表53通风及空调设备安装检验批质量验收记录表55空调制冷系统安装检验批质量验收记录表58空调水系统安装检验批质量验收记录表61空调水系统安装检验批质量验收记录表63空调水系统安装检验批质量验收记录表65工程系统调试验收记录表67通风及空调工程材料、设备出厂合格证及进场检验（试验）报告汇总表B-4-1序号材料设备名称规格型号合格证编号单位数量生产厂家进场检验报告编号使用部位（系统）1234567891O111213141516质检员:技术负责人:年月口设备进场验收记录B-4-2建设单位施工单位工程名称单位（分部）工程设备名称型号、规格系统编装箱单号号设备检S1、包装2、设备外观3、设备零部件4、其它技术文件检查1、装箱单份张2、合格证份张3、说明书份张4、设备图份张5、其它存在问题及处理见检查人员：建设（监理）单位施工单位项目经理：代表：年月年月日H设备基础验收记录B-4-3工程名称部位或设备编号图号建设单位验收日期施工单位项次项目允许偏差（mm）实测数值（mm）1革除坐标位置纵、横轴线+202基础不同点标高+0-203基础平面外形尺寸204基础平面水平度每米5全长105预留地脚螺栓孔中心位置10深度-20孔垂直度106基础混凝土标号7基础外观检查情况施工单位自查结论土建项目负责人：安装项目负责人：年月日监理（项目）单位验收结论监理工程师（建设单位专业负责人）：年月日隐蔽工程验收记录B-4-4工程名称施工单位分项工程名称项目经理隐蔽工程名称专业工长隐蔽工程的质量要求隐蔽验收依据隐蔽工程部位、规格型号施工单位自查记录监理（建设）单位验收记录施工单位检查意见:施工单位项目技术负责人:质检员：年月口监理（建设）单位验收结论:监理工程师（建设单位项目负责人）:R年 月风机盘管水压试验检验记录B-4-5工程名称分项工程名称施工单位验收部位专业施工员试验台数编号型号工作压力（MPa）试验压力（MPa）持续时间（min）试验情况检查结果试验人员试验H期施工单位检查意见：项目专业质量检查员；年月日监理（建设）单位验收结论：监理工程师：（建设单位项目专业技术负责人）年月日风管强度检验记录B-46工程名称分项工程名称施工单位专业施工员系统编号部位风管级别工作压力(Pa)试验压力(Pa)持续时间规定要求检查结果接缝处无开裂试验人员试验日期施工单位检查意见：项目专业质量检查员：年月日监理(建设)单位验收结论：监理工程师：年(建设单位项目专业技术负责人)月日风管系统漏风量测试记录B-4-7工程名称分项工程名称施工单位专业施工员风管级别试验压力(Pa)系统总面积(m3)试验总面积(mb系统总面积漏风量(m3m2.h)实测单位面积漏风量(m7112.h)系统测定分段数试验日期检测区段图示：序号分段表面积庙)试验压力(Pa)实际漏风量(m3h)JIIIllIVVVlVII试验人员试验日期施工单位检查意见：项目专业质量检查员：年月日监理（建设）单位验收结论：监理工程师：（建设单位项目专业技术负责人）年月日风管系统漏光检验记录B-4-8工程名称分项工程名称施工单位验收部位专业施工员风管系统类别形状系统编号风管级别接缝长度(m)每IOm漏光点数平均百米接缝漏光点数严密性检查要求检查结果低压系统：每IOm接缝，漏光点不大于2处，且100nl接缝平均不大于16处为合格。中压系统：每IOm接缝，漏光点不大于1处，且1旦m接缝平均不大于8处为合格。试验人员试验日期施工单位检查意见:项目专业质量检查员:年月日监理(建设)单位验收结论:监理工程师；年(建设单位项目专业技术负责人)月日现场组装除尘器、空调机组漏风量检验记录B-4-9工程名称分项、分部工程名称施工单位专业(施工员)设备名称型号、规格额定风量(m3h)允许漏风率(*)工作压力(Pa)测试压力(Pa)允许漏风量(m3h)实测漏风量(m7h)检测区段图示：序号分段表面积面)试验压力(Pa)实际漏风量(m7h)IIIIVVVIVDVIII试验人员试验日期施工单位检查意见：项目专业质量检查员：年月日监理（建设）单位验收结论：监理工程师：（建设单位项目专业技术负责人）年月日水系统管道强度（严密性）检验记录B-4-10工程名称分项工程名称施工单位验收部位专业施工员管道材质压力表编号准确度测量范围检定有效日期?线编号部位试验介质工作压力(MPa)试验压力(MPa)持续时间(min)压降(MPa)试验结果试验过程试验人员试验日期施工单位检查意见:项目专业质量检查员：年月日监理（建设）单位验收结论：监理工程师：（建设单位项目专业技术负责人）年月日空调水系统管道和冷剂管道冲（吹）洗记录B-4-l1工程名称建设单位分项分部工程名称系统编号部位冲（吹）洗介质名称及材质型号及规格单位数量工作介质冲（吹）洗标准及规定冲（吹）洗方法冲（吹）洗标准冲（吹）洗结果标准依据冲（吹）洗过程及情况：试验人：年月日冲（吹）洗结论*试验结论：技术负责人：质量检查员：监理工程师（建设单项专业负责人）：年月年月日日冷凝水管道通水试验记录B-4-12工程名称尚东国际广场中央空调项目建设单位山西金博雅房地产开发有限公司分项工程名称通风及空调工程施工单位山西金鼎诚工程有限公司部位C座系统编号设备名称型号及规格FP-85FP-102FP-136FP-i70总计（台）数量（台）37243812Ill通水试验标准及规定通水点数Lll每点通水量（kg）15连续通水次数3通水方法人工从凝结水托盘处注入通水标准
