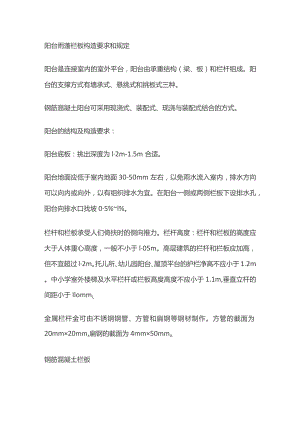

阳台雨蓬栏板构造要求和规定.docx

阳台雨蓬栏板构造要求和规定阳台是连接室内的室外平台，阳台由承重结构（梁、板）和栏杆组成。阳台的支撑方式有墙承式、悬挑式和挑板式三种。钢筋混凝土阳台可采用现浇式、装配式、现浇与装配式结合的方式。阳台的结构及构造要求：阳台底板：挑出深度为l2m-1.5m合适。阳台地面应低于室内地面30-50mm左右，以免雨水流入室内，排水方向可以向内或向外，以有组织排水为宜。在阳台一侧或两侧栏板下设排水孔，阳台向排水口找坡05%l%。栏杆和栏板承受人们倚扶时的侧向推力。栏杆高度：栏杆和栏板的高度应大于人体重心高度，一般不小于l05m。高层建筑的栏杆和栏板应加高，但不宜超过l2m。托儿所、幼儿园阳台、屋顶平台的护栏净高不应小于1.2m。中小学室外楼梯及水平栏杆或栏板高度高度不应小于1.1m,垂直立杆的间距小于Ilommi,金属栏杆金可由不锈钢钢管、方管和扁钢等钢材制作。方管的截面为20mm×20mm,扁钢的截面为4mm×50mmo钢筋混凝土栏板钢筋混凝土栏板按施工方式为预制和现浇两种。预制钢筋混凝土栏板厚度一般为30mm,宽度为600mm,材料为C20细石混凝土，双向配筋中。6150。预制钢筋混凝土栏板扶手现浇混凝土扶手，C20细石混凝土,宽度=150mm或17Omm,厚度=50mm,配通长2l2或3l2,分布筋06150,钢筋能通过铁件与砌入墙内预埋铁件焊接在一起。封闭阳台预制钢筋混凝土栏板：封闭阳合的扶手预留安装窗户预埋件。砌体栏板砌体栏板的块材可采用普通粘土砖、空心砖或空心砌块，块材的强度等级不小于MU5,砌体砂浆采用M5混合砂浆。砌体栏板的厚度=120mmo栏板上部的现浇混凝土扶手设2"2通长钢筋，分布筋J6150,通长钢筋部通过铁件与砌体墙内的预留钢筋焊接在一起。在砌体栏板的转角处设170mmX170mm现浇混凝土柱，主筋46,箍筋J6250.栏杆扶手栏杆扶手有金属和钢筋混凝土两种。金属扶手一般为钢管与金属栏杆焊接Q雨篷是建筑入口处和顶层阳台上部用以遮挡雨水。捣制整体阳台和捣制阳台底板的工程量均以设计图示阳台的水平投影面积计算工程量。捣制整体阳台定额内已综合考虑了伸出墙外的挑梁、阳台板、拦板、压顶扶手、栏杯、捣制（或）预制用台隔板，整体阳台已包含不另计。捣制阳台底板已综合梁板式和板式等类型，不再区分类型一体化计算。凹阳台、采用多孔板的挑阳台，应分解计算，与现浇板分别执行相应定额。捣制雨篷工程量以设计图示雨蓬板的水平投影面积计算，但只适用于不以柱支撑且挑出宽度不大于1.5m的结构形式。雨蓬定额已综合考您了弯起部分30cm的因素。阳台工程量计算，如果是计算建筑面积，阳台面积只计算1/2、阳台的混凝土量：阳台按伸出外墙的水平投影面积计算。阳台的面积计算规则是根据其围护情况来计算的，若为半封闭阳台，为其建筑水平投影面积的一半，若有外围维护结构（柱、窗）等，则按其水平投影面积计算。阳台的模板量：现浇钢筋混凝土阳台，按图示外挑部分尺寸的水平投影面积计算。阳台的装饰：阳台底面抹灰按水平投影面积以平方米计算，并入相应天棚抹灰面积内。雨篷工程量计算,雨棚的面积计算:按照全国统一的建筑面积计算规则：有柱雨篷按柱外围水平面积计算建筑面积,独立柱的雨篷按顶盖的水平投影面积的一半计算建筑面积。单柱雨棚以投影面积的一半计算，双柱雨棚以雨棚柱外侧为界计算长方形面积。雨篷面积：雨篷均按伸出墙外的水平投影面积计算，嵌入墙内的梁应按相应子目另列项目计算。雨篷、阳台与板（楼板、屋面板）连接时，以外墙的外边线为界，与圈梁（包括其他梁）连接时，以梁的外边线为界，外边线以外为雨篷、阳台。以柱支撑的雨蓬或者虽不以柱支承，但挑出墙面（或梁）l5m的南篷和门顶盖，应按设计图示尺寸分解，计算成柱、梁、板、栏板等工程量，执行相应定额。雨蓬外侧立面高度大于30cm小于60cm时，其大于30cm部分可另行计算夕Hi投影面积。执行栏板定额II雨蓬夕Hi立面高度大于60cm时,应按设计图示尺寸分解计算执行相应定额。栏板：以外侧投影面积按平方米计算。以水平板面为界，以上为栏板，以下为挂板。挂板定额按栏板定额乘1.2系数挂板下垂高度30cm者，并入栏板计算。半径在9m以内的园弧形栏板（挂板）定额，按相应栏（挂）板定额乘1.2系数。
