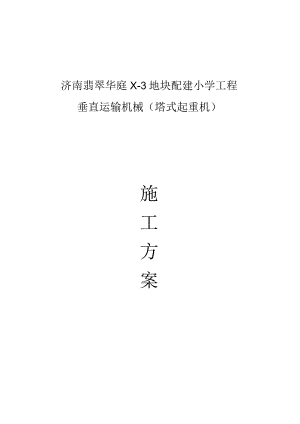

配建小学工程塔吊施工方案.docx

济南翡翠华庭X-3地块配建小学工程垂直运输机械（塔式起重机）施工方案江苏省苏XX设集团股份有限公司20*年4月目录一.编制依据错误!未定义书签。二.项目工程综述及概况2三塔机基本技术参数错误!未定义书签。四.塔机基础施工7六、吊装索具和专用工具的配备错误!未定义书签。七、塔机安装现场条件和现场电源设置错误!未定义书签。八、塔机安装所用汽车吊型号及吊装部署地位错误!未定义书签。九、塔机安装的工艺程序错误!未定义书签。十、安全装置的调试和试车检查错误!未定义书签。十一、安全、环保注意事项错误！未定义书签。十二、塔机主要吊装部件的重量错误!未定义书签。济南翡翠华庭-3地块配建小学工程塔吊施工方案一.编制依据1、行业主管部门塔机安装安全管理方面的文件、制度和规定：中华人民共和国建筑法、中华人民共和国安全生产法以及建筑安全生产管理条例2、国家标准、行业资料：GB5114-2006塔式起重机安全规程GB5972-2006起重机械用钢丝绳检验和报废实用规范JGJ33-2001建筑机械使用安全技术规程JGJ34-86建筑机械技术实验规程GB5082-1985起重吊运指导信号GB6067-2010起重机械安全规程JG/T100-1999塔式起重机操作使用规程JGJ/T187-2009塔式起重机混凝土基础工程技术规程3、厂家提供的技术资料：TC6013A-6塔式起重机使用说明书（长沙市中联科技发展股份有限公司）。4、工地现场资料：济南翡翠华庭X3地块配建小学结构图建筑图、济南翡翠华庭X3地块项目岩土工程勘察报告。二.项目工程综述及概况1.本项目工程位于山东省济南市，西客站片区，兴福寺路以北，潍坊路以东，西侧为济南金碧新城项目A7地块，总建筑面积约10785.87nf,设计标高±0.00相当于27.500m。建筑物为学校，建筑的长为80.45Om,宽为75.800m,地上4层、檐口高度15.20m,室内外高差0.450m。结构设计嵌固部位为基础顶。一层层高3.90m、其余各层为3.70m,屋面为坡屋面、坡度26.570o结构为框架结构。2.建筑设计概况2.1. 建筑设计概况建设规模建筑面积总建筑面积约10785.87m,建筑物名称翡翠华庭项目X3地块配建小学建筑层数地上4层建筑功能学校建筑物高度24.675m设计标高设计标高±0.000相当于绝对标高27.50Om设计使用年限50年2.2.结构设计概况结构安全等级二级基础设计等级丙级抗震设防类别重点设防类抗震设防烈度7度结构形式框架结构基础类型独立基础混凝土强度等级垫层C20基础、梁、板柱C30女儿墙C25过梁、构造柱、圈梁、压顶C20钢筋钢筋类别HPB300,HRB400,HRB400E连接与锚固参见IlGlOl图集钢筋保护层基础50构件环境类别厚度板、墙、壳-15二a20二b25二a30b40梁、柱（含斜撑）20二a25二b35三a40b50填充墙填充墙采用加气混凝土砌块墙，厚度、定位及工艺做法详建筑专业图纸。2.3.学校结构主体分项原料学校主体结构分项工程原料构件部位原料名称备注独立基础C30泵送柱、梁、板C30泵送钢筋HRB400E、HRB400垂直水平运输模板架板、扣件、钢管、模板材垂直水平运输3.本工程质量、工期及安全文明施工要求:名称管理目标管理总目的加强全面管理，服务业主，交付满足工程总包服务履行施工总承包服务的职责，为包括各专项发包和专业分包在内的全体施工单位提供全面、细致、周到的服务。工程质量工程质量到达国家建筑工程施工质量验收统一标准GB50300-2001合格要求:安全生产、文明施工杜绝重大人身伤亡事故和机械事故；一般工伤事故频率控制在15%。以下；严厉遵守相关法律、法规、规定:争创济南市“安全文明示范工地"创建花园式的施工环境，营造绿色建筑；建筑与绿色共生，发展和生态谐调；做好工程周围公益、环保事业。具体指标如下：噪音排放达标：结构施工，昼间70dB,夜间55dB;装修施工，昼间65dB,夜间55dB;防环境保护大气污染达标：施工现场扬尘到达国家二级排放规定；杜绝生活烟尘；生活及生产污水达标：污水通过净化后排放，排放标准符合的污水排放的有关规定；施工垃圾分类处置，尽量回收使用；节约水、电、纸张等资源消耗，节约资源，保护环境。工程维修履行保修责任4,塔机安装地位图三.塔机基本技术参数TC6013A-6塔机生产厂家为长沙中联重工科技发展股份有限公司，最大起重量为6吨，塔机独立固定式工作高度为46米。该塔机最大工作幅度为60米,最小工作幅度2.5米。塔机起重臂组装40米时，起升钢丝绳系统为两倍率，在2.5米至37.7米范围内起重量为3吨，在38米处起重量为2.98吨，在40米处起重量为2.8吨。该塔机附着式工作高度最高为220米，附着间距分别为31米、22.4米、22.4米、19.6米、19.6米、19.6米、19.6米，附着以上塔身最大悬局第一道、第二道附着以上不大于36.52米，第三道至第八道附着以上不大于33.72米，第九道附着以上不大于25.32米。钩头起升速度（两倍率）为80米/分钟、40米/分钟。塔机起重臂长40米时，后平均重为11.4吨。塔机总功率为46.5KWc工作温度-20-40C。四.塔机基础施工本塔机基础采用整体钢筋混凝土基础，基础下土质应坚固夯实，混凝土强度等级不得低于C35,混凝土基础的四个固定支腿上表面应校水平，平面度误差小于1/1000。现场地基承载力不小于0.1Mpa,依据塔机生产厂家的提供的说明书或者基础图要求，基础长、宽、高为600OnIn1、600Omn1、155Omm。预埋支腿的安装方法：（1）将4只固定支腿与一个加强标准节或者标准节装配在一起。（2）依据施工要求，当钢筋捆扎到肯定程度时，将装配好的固定支腿和标准节整体吊入钢筋网内。（3）固定支腿周围的钢筋数量不得减少和切断。（4）主筋通过支腿有困苦时，允许主筋避让。（5）吊装好装配好的固定支腿和标准节整体，在基础节的两个方向的中心线上挂铅垂线，保证预埋后标准节中心线与水平面的垂直度1.5/1000o（6）固定支腿周围混凝土充填率必须达95%以上。依据现场状设置排水措施，积水排至塔机基础外，塔机基础表面不允许有积水。按规范接地连接，确保塔机接地电阻不大于4Q.（7）塔机安装前检查、验收塔机基础必须到达本机下达的施工图纸要求。检查塔机基础隐蔽工程验收、混凝土实验报告，检测基础平面水平度。（塔机基础图）im* m <五施工人员的配置塔机安装由本公司机械设施有限责任公司塔机拆装项目部负责，专业塔机安拆人员组成，具有起重设施安装工程专业承包壹级资质，施工副经理为张志鹏_、安全负责人为白恩同。参与塔机安装人员均取得山东省建筑工程管局的专业资格证书，持证上岗。人员名单如下：序号姓名工种特种作业操作资格证书发证单位发证时间证书编号1张志鹏专业技术人江苏省建20*.11.6苏F0820*000390员筑工程管理局2周云建筑起重机械安装拆卸工（塔式起重机）江苏省建筑工程管理局20*.6.25苏F0720*0008223蔡华建筑起垂机械安装拆卸工（塔式起重机）江苏省建筑工程管理局20*.11.6苏F0720*0005464单玉余建筑起重机械安装拆卸工（塔式起重机）江苏省建筑工程管理局20*,1L6苏F0720*0005435聂良辉建筑起重机械安装拆卸工（塔式起重机）江苏省建筑工程管理局20*.11.6苏F'0720*0005576白恩同专职安全员山东省建筑工程管理局2011.11.6鲁建安C(2011)010251777李兴隆建筑起重机械司机（塔式起重机）江苏省建筑工程管理局20*.6.25苏F8顾建东建筑起重信号司索工山东省建筑工程管理局20*.2.13鲁0320*0001379蔡文斌建筑电工江苏省建筑工程管理局20*.6.25苏F0120*004219六、吊装索具和专用工具的配备本次塔机安装依据现场状况准备了配套吊装钢丝绳6根、8tU型吊环6个、2tU型吊环2个、8磅锤子2把、6磅锤子2把、垫锤2把、撬棍2根、枕木8块、木楔6块、剪断钳1把、铁丝50米、It手拉葫芦1个、活动扳手2把、TC6013A-6塔机专用扳手2把。七、塔机安装现场条件和现场电源设置塔机安装现场建筑物附近应通道畅通，汽车吊及设施运输车辆进出安全塔机安装现场周围没有堆有砖、卡扣、木方、架管、沙堆等建筑原料，能安全进行塔机的安装作业。塔机安装现场的尺寸参照下图。2二IJl_1_L_1工二_工_二.一；一L_二_二_-J/'1_±_；_二1500043000桁广TK步工地现场为塔机设置专用配电箱，并备有隔离开关和短路坚持装置等，专用配电箱距离塔机基础不超越5米。开机前应检查工地电源状况，电缆接头应可靠接触，电缆线不得有破损漏电等现象出现，检查完毕并确认符合要求后方可合闸送电。安装所用的电源线路应符合现行行业标准施工现场临时用电安全技术规范JGJ46的要求。八、塔机安装所用汽车吊型号及吊装部署地位本次塔机安装依据现场条件使用一台50t汽车吊进行安装。塔机基础在建筑物南侧，安装现场在塔机基础南侧。汽车吊第一次支车地位距离塔机中心5-8米，先安装塔身构件及平均臂，当安装起重臂时汽车吊支车地位移动到距离塔机中心19-23米范围内。（汽车吊起重性能见附表）九、塔机安装的工艺程序（一）塔机组装：整个安装工作在专人指导下进行，其余人员要听从指导，协调作业。安装前检查清点安装用的铁丝、吊装钢丝绳、绳扣等安装工具，确保齐全并符合使用要求。1、将两个加强标准节用高强度螺栓联接好，吊到基础节上，用高强螺栓紧固。2、在地面上将爬升架平台、栏杆等装好，同时装好液压顶升系统，然后将爬升架吊起，套在塔身外面，调整导向滚轮，使四周间隙均匀，并使爬升架上的爬爪搁在标准节从上往下数第四个踏步上。3、吊放旋转系统，在地面上先将上、下支座以及回转机构、回转支承、平台等装为一体，然后将这一套部件吊装在塔身标准节上，用高强螺栓将下支座与标准节相连，再吊起爬升架用销轴将爬升架和下支座相连。4、吊装塔顶，将塔顶与平均臂拉杆的第一根用销轴连好，吊起塔顶用销轴与上支座联接。5、拼装好平均臂，将起升机构、配电箱以及剩余的平均臂拉杆装在平均臂上，接好电线，然后将平均臂吊起来与上支座用销轴联接完毕后，再抬起平均臂与水平线成肯定角度至平均臂拉杆的安装地位，装好平均臂拉杆后将吊车慢慢卸载。6、吊起重2.85吨的平均重一块，放在平均臂最根部的一块配重处。7、吊装司机室，检查好司机室的电气设施后，将司机室吊到上支座的平台上，用销轴与上支座平台连接好。8、
