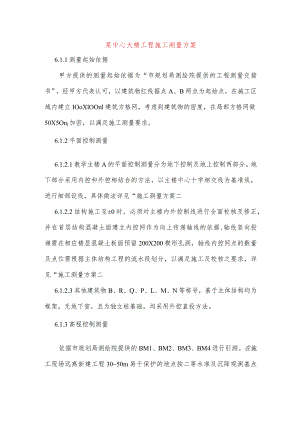

某中心大楼工程施工测量方案6.1.1测量起始依据甲方提供的测量起始依据为“市规划局测绘院提供的工程测量交接书”，经甲方代表认可，以建筑物红线据点A、B两点为起始点，在施工区域内建立IOoXlOOnl建筑方格网，考虑到建筑物的密度，在局部方格网做50X5Onl加密，以满足施工测量要求。6.1.2平面控制测量6.1.2.1教学主楼A的平面控制测量分为地下控制及地上控制两部分。地下部分采用内控和外控相结合的方法，以主楼中心十字相交线为基准线，进行细部设线，具体做法详见“施工测量方案二6.1.2.2结构施工至±0时，必须对主楼内外控制线进行全面校核及修正，并在首层结构混凝土面建立内控网作为向上传递轴线的依据,轴线竖向投递需在相应楼层混凝土板面预留200X200楔形孔洞，轴线内控网点的数量及点位需根据主体结构工程的流水段划分，以满足施工及校核之要求，详见“施工测量方案二6.1.2.3其他建筑物B、R、Q、P、L、M、N等栋号，基于主体结构均为框架，无地下室，且为独立桩基础，均采用外控直投方法。6.1.3高程控制测量依据市规划局测绘院提供的BM1、BM2、BM3、BM4进行引测。在施工现场远离新建工程3050m易于保护的地点按二等水准及沉降观测基点埋设三个点，形成闭合水准环，考虑到建筑物沉降的因素，当基础底板完成后，高程控制自成体系，不再与地面水准点发生联系，均以结构自身的工作基准点的高程标志线为基础进行高程传递。6.1.4沉降观测教学主楼A根据甲级设计单位要求须进行主体结构沉降观测，沉降观测点的布置、埋设和观测周期按图纸及测量规范要求实施。6.1.5施工放线质量检查及质量保证各楼层控制线、轴线及标高±1米线、墙、桩线经自检、互检合格后，由工长组织测放，质检、技术部门进行轴线复核，并由工长填写复核记录，由测放人员负责填写楼层测量记录，重要部位的轴线复核要有监理工程师及技术负责人参加。根据国际IS09000质量体系对施工测量工作的要求及市规定，测放人员需持证上岗，并按市强制性地方标准建筑工程施工测量规程(DBJO1-21-95)具体条款进行实施。质量保证体系：测放组一自检、互检一质检一技术一监理一测放组。
