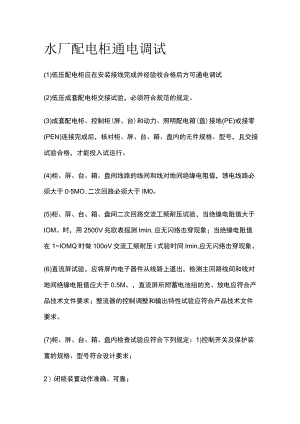

水厂配电柜通电调试.docx

水厂配电柜通电调试(1)低压配电柜应在安装接线完成并经验收合格后方可通电调试(2)低压成套配电柜交接试验，必须符合规范的规定。(3)成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)接地(PE)或接零(PEN)连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入试运行。(4)柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于05MO;二次回路必须大于IM0。(5)柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于IOM。时，用2500V兆欧表摇测Imin,应无闪络击穿现象；当绝缘电阻值在1IOMQ时做100oV交流工频耐压i式验时间Imin,应无闪络击穿现象。(6)直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应大于0.5M。，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。(7)柜、屏、台、箱、盘内检查试验应符合下列规定：1)控制开关及保护装置的规格、型号符合设计要求；2）闭锁装置动作准确、可靠；3）主开关的辅助开关切换动作与主开关动作一致；4 ）柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色；5 ）回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。（8）低压电器组合应符合下列规定：1）发热元件安装在散热良好的位置；2）熔断器的熔体规格、自动开关的整定值符合设计要求；3）切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；4 ）信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；5 ）外壳需接地（PE）或接零（PEN）的，连接可靠；6）端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线截面积大小适配。（9）低压电气动力设备试验和试运行应符合下列规定:a.试运行前，相关电气设备和线路应按本规范的规定试验合格。b.现场单独安装的低压电器交接试验项目应符合规范规定。c.成套配电（控制）柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。d.电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h,记录空载电流，且检查机身和轴承的温升。e.交流电动机在空载状态下（不投料）可启动次数及间隔时间应符合产品技术条件的要求沅要求时连续启动2次的时间间隔不应小于5min,再次启动应在电动机冷却至常温下。空载状态（不投料）运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行（不投料）要求。f大容量（63OA及以上）导线或母线连接处，在设计计算负荷运行情况下应做温度抽测记录,温升值稳定且不大于设计值。g.电动执行机构的动作方向及指示，应与工艺装置的设计要求保持一致。
