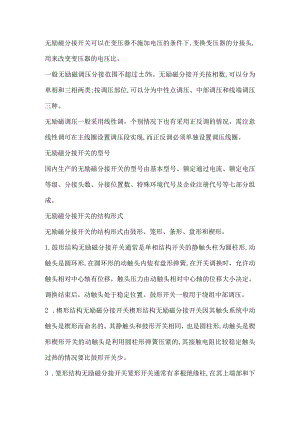

技能培训资料：分接开关分类.docx

无励磁分接开关可以在变压器不施加电压的条件下,变换变压器的分接头,用来改变变压器的电压比。一般无励磁调压分接范围不超过±5%。无励磁分接开关按相数,可以分为单相和三相两类;按调压部位,可以分为中性点调压、中部调压和线端调压三种。无励磁调压一般采用线性调，个别情况下也有采用正反调的情况，需注意线性调可在主线圈设置调压段实现,而正反调必须单独设置调压线圈。无励磁分接开关的型号国内生产的无励磁分接开关的型号由基本型号、额定通过电流、额定电压等级、分接头数、分接位置数、特殊环境代号及企业注册代号等七部分组成。无励磁分接开关的结构形式无励磁分接开关的结构形式由鼓形、笼形、条形、盘形和楔形。1.鼓形结构无励磁分接开关通常是单相结构开关的静触头柱为圆柱形,动触头是圆环形,在圆环形的动触头内装有盘形弹簧,在开关调换时，允许动触头相对中心轴有位移，触头压力由动触头相对中心轴的位移大小决定。调换结束后，动触头处于稳定位置。鼓形开关一般用于绕组中部调压。2 .楔形结构无励磁分接开关楔形结构无励磁分接开关因其触头系统中动触头是楔形而命名的。其静触头和鼓形开关相同，也是圆柱形,动触头是楔形楔形开关的动触头是利用圆柱形弹簧压紧的,其接触电阻比较稳定触头过热的情况要比鼓形开关少。3 .笼形结构无励磁分接开关笼形开关通常有多根绝缘柱,在其上端部和下端部有金属法兰,将绝缘柱连成一体。在绝缘柱上安装定触头,法兰中心部位由旋转轴，其上装有动触头,转动开关的绝缘轴可以带动动触头转动,用以调节分接位置。在电压较低时,笼形开关可以做成三相结构，在电流很大或电压很高时，通常做成单相结构笼形开关的定触头是圆柱形或板形,动触头是夹片形,触头弹簧是圆柱形螺旋弹簧,压力稳定,接触可靠。笼形开关适用于大电流、高电压的情况,现在国内厂家已可以生产330kV级,额定电流达6000A的笼形开关。4 .条形结构无励磁分接开关条形开关的定触头安装在长条形的绝缘柱或绝缘板上,动触头沿绝缘柱方向直线运动,改变分接位置。5 .盘形结构无励磁分接开关盘形结构无励磁开关的定触头安装在圆盘形的绝缘件上,动触头在圆盘的中心旋转，以改变分接。盘形开关常用于Y联结绕组的中性点调压,三相结构，一般电压不高于35kVo有载分接开关能在变压器励磁或负载状态下进行操作，用来调换绕组的分接位置的一种电压调节装置。通常它由一个带过渡阻抗的切换开关和一个能带或不带转换选择器的分接选择器组成，整个开关是通过驱动机构来操作的。在有些形式的分接开关中，切换开关和分接选择器的功能被结合成为一个选择开关。有载分接开关的有关定义1 .分接选择器有载分接开关中能承载电流,但不能接通或断开电流的装置，与切换开关配合使用，以选择分接连接位置，2 .切换开关与分接选择器配合使用，以承载、接通和断开已选电路中电流的装3 .选择开关具有分接选择器和切换开关的功能,能承载、接通和断开电流的种装置（即复合开关）。4 .转换选择器这种装置是按能承载电流,但不能接通或断开电流设计的。它与分接选择器或选择开关配合使用，当从一个极限位置移到另一个极限位置时,能使分接选择器或选择开关的触头和连到触头上的分接头使用一次以上。
