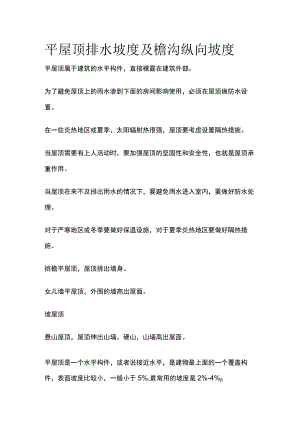

平屋顶排水坡度及檐沟纵向坡度.docx

平屋顶排水坡度及檐沟纵向坡度平屋顶属于建筑的水平构件，直接裸露在建筑外部。为了避免屋顶上的雨水渗到下面的房间影响使用，必须在屋顶做防水设置。在一些炎热地区或夏季，太阳辐射热很强，屋顶要考虑设置隔热措施。当屋顶需要有上人活动时，要加强屋顶的坚固性和安全性，也就是屋顶承重作用。当屋顶在来不及排出雨水的情况下，要避免雨水进入室内，要做好防水处理。对于严寒地区或冬季要做好保温设施，对于夏季炎热地区要做好隔热措施。挑檐平屋顶，屋顶挑出墙身。女儿墙平屋顶，外围的墙高出屋面。坡屋顶悬山屋顶，屋顶伸出山墙。硬山，山墙高出屋面。平屋顶是一个水平构件，或者说接近水平，是建物最上面的一个覆盖构件，表面坡度比较小，一般小于5%,最常用的坡度是2%-4%屋顶坡度大小一般和面层的块材，面层的性质等有关系，块材越大坡度可以小一些。按照功能上不同,一般上人屋面,坡度比较缓。方便人在屋面上面活动，通常为1%-2%。不上人的屋面，坡度大一些，水流的越快，一般取4%o屋顶的坡度形成中的材料找坡是指选用轻质材料找坡，也可利用结构层也可以结构找坡。材料找坡：屋面板水平搁置，材料垫置坡度。或用一些轻质的材料把面抹成不一样的厚度，从而形成一定的坡度。找坡材料加大结构荷载，当跨度大或坡更长，材料找坡加大了屋面承载，不利于结构安全。适用于跨度较小，坡度较缓（2%）的屋盖。结构找坡：屋盖表面倾斜形成坡度，不需另加找坡材料。省工省料，构造简单适用于跨度较大或单坡较长（9m）的屋盖。常选用跨度小，坡度比较缓的建筑屋盖做成材料找坡。结构找坡通常用于跨度比较大的建筑，或者屋盖只能用单坡排水，当单坡又比较长的建筑，习惯上中间起一个坡形成两坡，有一些特殊的情况下，又不能两边排水，只能单坡排水。那么这时候单坡大于9m以上,可用结构找坡办法。无组织排水：屋面雨水自由地从檐口落至室外地面上。适用于：檐口高<IOm的中小型建筑物（标准较低）、少雨地区（小于900mm年降雨量）或临时的建筑物。排水方式分为无组织排水，有组织排水。选择排水类型依据：檐口高度，年降雨量，建筑物重要程度。选择有组织排水的依据：当年降雨量（mm）:900mm时屋面至地面H（m）:>10m或屋面至屋面高差（m）:>4m,有组织排水。当年降雨量（mm）:>900mm时屋面至地面H（m）:>8m或屋面至屋面高差（m）:>3m,有组织排水。当年降雨量（mm）:<900mm时屋面至地面H（m）:<10m或屋面至屋面高差（m）:<4m或高差为O,无组织排水。无组织排水：雨水从檐口自由落到地面。有单坡的，双坡的，还有三坡的，还有四坡面。有组织排水檐沟外排水挑檐外排水就是挑檐边上有檐沟，檐沟局部设计雨水口，往下排出雨水。女儿墙外排水在女儿墙上开小雨水口，外面接落水管。外挑檐和女儿墙外排水女儿墙高出屋面，在屋盖部分又宽出来的一个水平挑檐。雨水到了屋面上，通过女儿墙流到檐沟，檐沟雨水流到落水管。内排水分为两种。外墙暗管排水。在墙里面或者墙直接预埋暗管到下部，雨水管通到地下管网里面去。当建筑的跨度比较大，为了保证水能够尽快的排除，可能在房屋内部要做一定的排水设置。雨水沿着室内落水管再排到地面或者地下管网里。适用于连续跨度上匕较多的建筑，连续跨比较多，只能设内排水。有组织的排水，分为外排水及内排水，外排水又分挑檐，女儿墙，挑檐加女儿墙，内排水分外墙暗管和明管内排水。当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于1%。纵向坡长不大于9m-12m0屋面天沟的净宽度应不小于200mm,沟底沿长度方向设置纵坡坡向雨水口，纵坡坡度一般为0.5%-l%,常取0.5%o屋面水落口周围直径500范围内的坡度不应小于5%z100+500=600mm,高差250*5%=12.5mm.常见屋顶坡度表示方法有斜率法yx=0.03,百分数法i=3%,意思每1米有0.03m(30mm=3cm)高差，角度法arctan(0.3)=16.68度，比例法1:30。有的还有水分法，如屋顶坡度4分水，用高度差除以相应水平的长度,之后算出的结果乘以百分之100,得到坡度值。屋顶坡度4分水意思是指屋顶的坡度，4分为40%的坡度。平屋顶坡度小于3%时，卷材宜沿平行屋脊方向铺设。漏点少，因为上层铺搭在下层之上。当坡度大于15%时，宜垂直屋脊铺设，卷材搭接部位易老化张口，易渗漏。混凝土刚性防水屋面的防水层应采用不低于c20级的细石混凝土整体现浇，一般考虑上人屋面，承受上人荷载。
