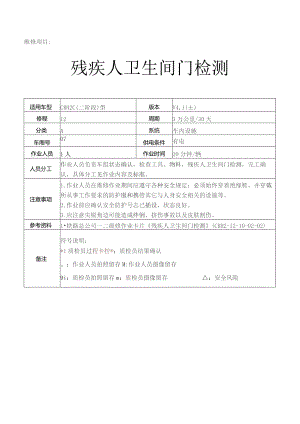

CRH动车组作业指导书-残疾人卫生间门检测.docx

维修项目:残疾人卫生间门检测适用车型CRH2C(二阶段)型版本V4,1(±)修程12周期3万公里/30天分类A系统车内设施车厢号07供电条件有电作业人员1人作业时间20分钟/辆人员分工作业人员负责车组状态确认，检查工具、物料，残疾人卫生间门检测，完工确认，具体分工见作业内容及标准。注意事项1.作业人员在维修作业期间应遵守各种安全规定；必须始终穿着绝缘鞋，并穿戴所从事工作要求的防护服和携带其它与人身安全相关的设施等。2.作业前应确认安全防护号志已插设，状态良好。3.应注意尖锐角边可能造成绊倒、挤伤事故以及皮肤割伤。参考资料1铁路总公司一二级修作业卡片残疾人卫生间门检测(CRH2-I2-10-02-02)备注符号说明：*1质检员过程卡控®：质检员结果确认。：作业人员拍照留存M:作业人员摄像留存9i：质检员拍照留存m：质检员摄像留存：安全风险版本变更信息版次修订日期更改情况说明编制审核批准V4.1（上）2016.04中国铁路总公司运输局关于修订动车组一、二级检修质量标淮的通知（运辆动车电20151501号）工具清单序号名称规格型号单位数量备注1手电筒通用12345物料清单序号物料名称物料号单位数量备注1234序号作业项目作业内容及标准1开工准备1.1车组状态确认1号：(1)确认车组号及股道与作业计划单相同。(2)确认作业股道接触网供电正常。(3)确认动车组供电正常。1.2椅查工具、物料1号：(1)按工具清单清点工具。(2)检查工具性能状态良好。2检查2.1残疾人卫生间门检查(1)将门框上部开关置于"OFF"/“凹入”位。Il(2)拉出内端门。(3)目视检查门面板、门板橡胶无破损、变形。II门板触门面板(4)检查手动锁外观无异常，作用良好。®您2,1残疾人卫生间门检查(5)目视检查门运动机构护罩外观状态良好，螺栓齐全且无松动。门机械动作检查门运动机构护照(1)反复拉动门板，确认动作顺畅无卡滞。®(1)门框上部开关置于“ON”/“平齐”位。(2)按下"开”按钮。开关门检查(3)确认门在全开状态。(4)按下"关”按钮。(5)确认门在全关状态。(1)检查手动锁外观状态良好，将门关闭，右旋锁柄，确认门锁闭状态良好。辎2.4手动锁检查Ij手动锁2.5联动锁检查(1)在内侧确认联动锁功能良好，锁闭到位。®ICU)E联动锁4完工清理(1)作业完毕后，应做到工完料净场地清。(2)如实填写检修记录并及时在管理信息系统中回填相关信息。附件1：内端门电机或控制器更换后远程设定在门故障时，如需更换电机或控制器，则进行程序设定：a.将门框上部两个开关设定到"ON"/"自动”位。b.门以低速打开，全开之后关闭。c.确认门是在全关状态。d.按下按钮开关开打开门(初期设定开始)。e.确认门是在全开的状态。2按下按钮开关关关门。g.确认门是在全关的状态。h.将以上所记的(3)(6)的操作重复做6次(初期设定完成)。设定的验证(1)将门框上部开关分别打到"OFF"/"手动”位一次，然后再设定到"ON"/"自动”位，如果门在达到全关状态前低速地进行关闭，或者在全关时停止，则初期设定操作完成，转变为通常动作。(2)如果出现开门速度过低、到全开之后关门的情况，需按照所记的程序重新进行初期设定。
