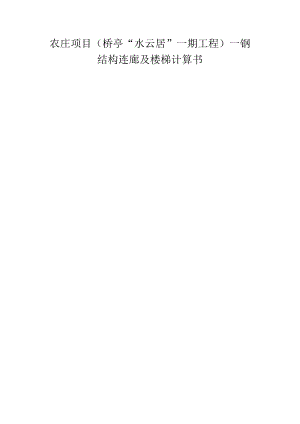

农庄项目（桥亭“水云居”一期工程）--钢结构连廊及楼梯计算书.docx
农庄项目（桥亭“水云居”一期工程）一钢结构连廊及楼梯计算书目录一钢连廊部分计算书1 GL-I计算书22 GL-2计算书63 GL-3计算书94 GL-I与混凝土结构柱连接计算书135 GL-2与混凝土结构柱连接计算书196 GL-3与GL-I较接计算书257 GL-3与GL-2较接计算书29二钢楼梯计算书1钢楼梯计算书352楼梯基础计算书41一钢连廊部分计算书1GL-I计算书计算软件：TSZ结构设计系列软件TS-MTS2021Ver6.8.0.0计算时间：2023年04月20日06:27:07一.设计资料示意图如下：11750恒载下的荷载示意图如下:8.2511750活载下的荷载示意图如下:4.72511750长度：1175Omnb截面：H-650×250×10×14-Q355左端支座为：竖向较接；右端支座为：竖向较接；1工况D-整体Z轴-均布q：-8.25kNm2工况L-整体Z轴-均布q:-4.725kNm计算时叠加自重；采用钢结构设计标准GB50017-2017进行验算;y轴的挠度限值为：L/400；X轴的挠度限值为：L/200；y轴的刚度限值为：200；X轴的刚度限值为:200；强度计算净截面系数：0.98绕y轴的计算长度为：5875mm；绕X轴的计算长度为：11750mm；采用楼面梁标准组合验算挠度；是否进行抗震设计：否腹板屈曲后强度：不考虑加劲肋设置间距：0-不设置二.验算结果一览验算项验算工况结果限值是否通过受弯强度1.30D+l.50L120.71305通过y轴受剪强度1.30D+1.50L19.7835175通过整体稳定性1.30D+1.50L195.641305通过翼缘宽厚比-812.2042通过腹板高厚比62.2100.888通过y轴挠度1.00D+LOOL18.692829.375通过三.受弯强度验算绕x'轴弯矩：Mx'=330.688kNm验算强度：考虑净截面折减：Wenx=O.98X2795.438=2739.529cm3。=330.688/2739.529/1X103=120.71Nmm2。2=330.688/2739.529/1X103=120.71Nmm'。3=-330.688/2739.529/1Xl,=(-120.71)Nmm-4=-330.688/2739.529/1×10=(-120.71)Nmm2120.71305,合格！四.y轴受剪强度验算y,向剪力：Vy'=112.574kN=112.574X1596.605/1/90851.721X10=19.784Nmm219.784175,合格!五.整体稳定性验算区段内最大内力为：绕X轴弯矩：Ml=330.688kNm计算x:双轴对称截面：Hb=O等截面工字形简支梁Bb计算：受压翼缘无支撑长度：L=5875mm受压翼缘宽度：b1=250mm受压翼缘厚度：t=t1=14mm=(l*t1)(b1*h)=(5875X14)/(250X650)=0.506跨中无侧向支承，均布荷载作用在上翼缘<=2.0,0,=0.69+0.13X0.506=0.756b=I,*(4320/J)*(A*hWx)*l+(y*t1)7(4.4*h)-2'0+nb*(235fy)=0.756×(4320/111.7942)X(13220X650/2795437.559)×1+(111.794×14)-7(4.4×650)r5÷0X(235/355)=0.606b>0.6:,"=l.07-0.282b=l.07-0.282/0.606=0.605取b=b=0.605计算Y：Yx=IYy=I验算整稳：b=O.605Yy=I=2=(l*330.688)/2795.438/0.605×1000=195.641Nmm'。3=。F-(1*330.688)/2795.438/0.605×1000=(-195.641)Nmm195.641305,合格！六.翼缘宽厚比验算上翼缘宽厚比：(Bl-R*2)/2/Tr=(250-10-8*2)/2/14=8翼缘宽厚比限值：15.OX(235fy)05=15.OX(235/355)05=12.204翼缘宽厚比812.204,合格！七.腹板高厚比验算腹板计算高度：ht>=622mm腹板高厚比：ho=622l=62.2腹板高厚比限值：124.0X(235fJ°s=124.0X(235/355)05=100.888腹板高厚比62.2WlOo.888,合格！八.y轴挠度验算最不利工况为：1.00D+1.00L最不利截面位于第1个分段离开首端5875mm处挠度为：18.693mm18.69329.375,合格！2GL-2计算书计算软件：TSZ结构设计系列软件TS-MTS2021Ver6.8.0.0计算时间：2023年04月20日06:15:33设计资料示意图如下：7850恒载下的荷载示意图如下:活载下的荷载示意图如下:4.725长度：7850mm,截面：H-400×220×1O×14-Q355左端支座为：竖向较接；右端支座为：竖向较接;1工况D-整体Z轴-均布q：-8.25kNm2工况L-整体Z轴-均布q:-4.725kNm计算时叠加自重；采用钢结构设计标准GB50017-2017进行验算;y轴的挠度限值为：L/400；X轴的挠度限值为：L/200；y轴的刚度限值为：200；X轴的刚度限值为:200；强度计算净截面系数：0.98绕y轴的计算长度为：7850mm；绕X轴的计算长度为：7850mm；采用楼面梁标准组合验算挠度；是否进行抗震设计：否腹板屈曲后强度：不考虑加劲肋设置间距：0-不设置二.验算结果一览验算项验算工况结果限值是否通过受弯强度1.30D+l.50L108.592305通过y轴受剪强度1.30D+1.50L20.8074175通过整体稳定性1.30D+1.50L230.72305通过翼缘宽厚比-6.9285712.2042通过腹板高厚比37.2100.888通过y轴挠度1.00D+LOOL12.213719.625通过三.受弯强度验算绕x'轴弯矩：MZ=144.973kNm验算强度：考虑净截面折减：Wenx=O.98X1362.267=1335.022cm3。=144.973/1335.022/1×103=108.592Nmm2。2=144.973/1335.022/1X103=108.592Nmm2。3=-144.973/1335.022/1X10=(-108.592)Nmm24=-144.973/1335.022/1X10=(-108.592)Nmm2108.592305,合格！四.y轴受剪强度验算y,向剪力：Vy'=73.871kN=73.871X767.42/1/27245.349X10=20.807Nmm220.807175,合格!五.整体稳定性验算区段内最大内力为：绕X轴弯矩：Ml=144.973kNm计算x:双轴对称截面：Ub=O等截面工字形简支梁Bb计算：受压翼缘无支撑长度：L=7850mm受压翼缘宽度：b1=220mm受压翼缘厚度：t=t1=14mm=(l*t1)(bl*h)=(7850X14)/(220X400)=1.249跨中无侧向支承，均布荷载作用在上翼缘<=2.0,0,=0.69+0.13X1.249=0.852b=I,*(4320/J)*(A*hWx)*l+(y*t1)7(4.4*h)-2'0+nb*(235fy)=0.852×(4320/156.4432)X(9880X400/1362267.467)×(1+(156.443×14)-7(4.4X400)20-5+0X(235/355)=0.461计算Y：Yx=I>=验算整稳：b=O.461Y>=l3GL-3计算书计算软件：TSZ结构设计系列软件TS-MTS2021Ver6.8.0.0计算时间：2023年04月20日06:45:40设计资料示意图如下：恒载下的荷载示意图如下:活载下的荷载示意图如下:8.32700长度：270Omnb截面：H-300×180×6×8-Q355左端支座为：竖向较接；右端支座为：竖向较接;1工况D-整体Z轴-均布q：-ll.75kNm2工况L-整体Z轴-均布q：-8.3kNm计算时叠加自重；采用钢结构设计标准GB50017-2017进行验算;y轴的挠度限值为：L/400；X轴的挠度限值为：L/200；y轴的刚度限值为：200；X轴的刚度限值为:200；强度计算净截面系数：0.98绕y轴的计算长度为：2700mm；绕X轴的计算长度为：2700mm；采用楼面梁标准组合验算挠度；是否进行抗震设计：否腹板屈曲后强度：不考虑加劲肋设置间距：0-不设置二.验算结果一览验算项验算工况结果限值是否通过受弯强度1.30D+l.50L53.9709305通过y轴受剪强度1.30D+1.50L23.5711175通过整体稳定性1.30D+1.50L59.924305通过翼缘宽厚比-9.87512.2042通过腹板高厚比47.3333100.888通过y轴挠度1.00D+LOOL0.9732626.75通过三.受弯强度验算绕x'轴弯矩:Mx'=25.691kNm验算强度：考虑净截面折减：Wenx=O.98X485.724=476.009cm3。l=25.691/476.009/1X10=53.971Nmm,2。2=25.691/476.009/1X10=53.971Nmm-2。3=-25.691/476.009/1X10=(-53.971)Nmm'。4=-25.691/476.009/1X10=(-53.971)Nmmj53.971305,合格！四.y轴受剪强度验算y'向剪力：Vy'=38.06kN=38.06X270.732/0.6/7285.859×10=23.571Nmm223.571175,合格!五.整体稳定性验算区段内最大内力为：绕X轴弯矩：Ml=25.691kNm计算x:双轴对称截面：Hb=O等截面工字形简支梁Bb计算：受压翼缘无支撑长度：L=2700mm受压翼缘宽度：b1=180mm受压翼缘厚度：t=t1三8mm=(l*t1)(bl*h)=(2700×8)(180×300)=0.4
