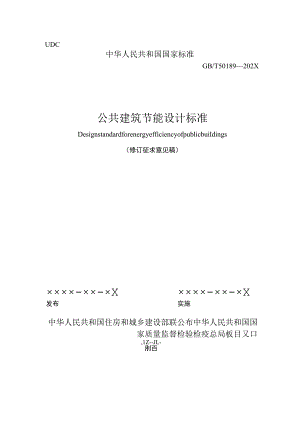

UDC中华人民共和国国家标准GB/T50189202X公共建筑节能设计标准Designstandardforenergyefficiencyofpublicbuildings（修订征求意见稿）××××-××-×X发布××××-××-×X实施中华人民共和国住房和城乡建设部联公布中华人民共和国国家质量监督检验检疫总局板目又口,1Z-JL-刖百根据住建部标准定额司签发关于开展公共建筑节能设计标准等4项标准全面修订工作的函（建司局函标2021127号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。本标准的主要技术内容是：1.总则；2.术语；3.建筑与建筑热工；4.供暖通风与空气调节；5.给水排水；6.电气；7.可再生能源应用；8.建筑能耗和碳排放计算。本标准修订的主要技术内容是：1.删去了已废止的所有强制性条文及现行强制性工程建设规范中已经表述的条文；2.增加了建筑幕墙、采光顶及金属屋面的节能设计要求；增加了建筑设备管理系统的节能设计要求；3.增加了建筑能耗和碳排放计算要求；4.对冷源整体节能设计和非名义工况下冷水机组能效提出了要求；对建筑太阳能光伏利用增加了设计规定；5.补充及更新了建筑自然通风、数据机房、系统耗电输热/冷热比计算公式等内容。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑科学研究院有限公司（地址：北京市北三环东路30号，邮政编码100013）o本标准主要起草单位:本标准主要起草人员:本标准主要审查人员:1总则12术语23建筑与建筑热工53.1一般规定53. 2建筑设计与围护结构热工性能64. 3建筑幕墙、采光顶及金属屋面94供暖通风与空气调节134.1 一般规定134.2 冷源与热源145. 3输配系统196. 4末端系统277. 5监测、控制与计量275给水排水305.1一般规定305.2给水与排水系统设计305.3生活热水316电气336.1一般规定336.2供配电系统336.3照明346.4 能耗监测与计量366.5 建筑设备管理系统367可再生能源应用397.1一般规定397.2太阳能利用397. 3地源热泵系统408建筑能耗和碳排放计算427.1 一般规定428. 2建筑全年能耗强度计算458.3建筑碳排放强度计算48附录A外墙平均传热系数的计算49附录B建筑围护结构热工性能权衡判断审核表50附录C管道与设备绝热厚度52Contents1 GeneralProvisons12 Terms23 BuildingandEnvelopeThermalDesign53.1 GeneralRequirements53.2 ArchitecturalDesignandBuildingEnvelopeThermalDesign63.3 BuildingCurtainwall,SkylightandMetalRoof.94 Heating,VentilationandAirConditioning131.1 GeneralRequirements131.2 HeatingandCoolingSource141.3 TransmissionandDistributionSystem191.4 TerminalSystem271.5 Monitor,ControlandMeasure275 WaterSupplyandDrainage305.1 GeneralRequirements305.2 WaterSupplyandDrainageSystem315.3 ServiceWaterHeating336 Electric336.1 GeneralRequirements336.2 PowerSupplyandDistributionSystem336.3 1.ighting346.4 ElectricPowerSupervisionandMeasure366.5 Buildingequipmentmanagementsystem367 RenewableEnergyApplication367.1 GeneralRequirements367.2 SolarEnergyApplication357.3 GroundSourceHeatPumpSystem368 Calculationofbuildingenergyconsumptionandcarbonemissions428.1 GeneralRequirements458.2 CalculationofBuildingEnergyIntensity488.3 CalculationOfBuildingCarbonIntensity49Appendix A Calculationofmeanheattransfercoefficientofwalls49Appendix B Buildingenvelopethermalperformancecomplianceform50Appendix C Insulationthicknessofpipes,ductsandequipments521总则1.0.1为贯彻国家有关法律法规和方针政策，改善公共建筑的室内环境，提高能源利用效率，促进可再生能源的建筑应用，降低建筑能耗及碳排放，制定本标准。1.0.2本标准适用于新建、扩建和改建建筑公共建筑节能设计。1.0.3当建筑高度超过15Om或单栋建筑地上建筑面积大于200000m2时，除应符合本标准的各项规定外，还应组织专家对其节能设计进行专项论证。1.0.4公共建筑节能设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2术语2.0.1建筑幕墙curtainwall由面板与支承结构体系组成，具有规定的承载能力、变形能力和适应主体结构位移能力，不分担主体结构所受作用的建筑外围护墙体结构或装饰性结构。2.0.2透光幕墙transparentcurtainwall可见光可直接透射入室内的幕墙。2.0.3非透光幕墙opaquecurtainwall可见光不能直接透射入室内的幕墙。2.0.4采光顶transparentroof,skylight由透光面板与支承体系组成，不分担主体结构所受作用且与与水平方向夹角小于75°的建筑外围护结构。2.0.5金属屋面metalroof由金属面板与支承体系组成，不分担主体结构所受作用且与水平方向夹角小于75。的建筑外围护结构。2.0.6光伏幕墙photovoltaiccurtainwall含光伏构件并具有太阳能光电转换功能的幕墙。2.0.7建筑体形系数shapefactor建筑物与室外空气直接接触的外表面积与其所包围的体积的比值，外表面积不包括地面和不供暖楼梯间内墙的面积。2.0.8单一立面窗墙面积比singlefacadewindowtowallratio建筑某一个立面的窗户洞口面积与该立面的总面积之比，简称窗墙比。2.09太阳得热系数（SHGC）solarheatgaincoefficient通过透光围护结构（门窗或透光幕墙）的太阳辐射室内得热量与投射到透光围护结构（门窗或透光幕墙）外表面上的太阳辐射量的比值。太阳辐射室内得热量包括太阳辐射通过辐射透射的得热量和太阳辐射被构件吸收再传入室内的得热量两部分。2.0.10可见光透射比visibletransmittance透过透光材料的可见光光通量与投射在其表面上的可见光光通量之比。2.0.11围护结构热工性能权衡判断buildingenvelopethermalperformancetrade-off当建筑设计不能满足围护结构热工设计规定指标要求时，计算并比较参照建筑和设计建筑的全年供暖和空气调节能耗，判定围护结构的总体热工性能是否符合节能设计要求的方法，简称：权衡判断。2.0.12综合部分负荷性能系数（IPLV）integratedpartloadvalue基于机组部分负荷时的性能系数值，按机组在各种负荷条件下的累积负荷百分比进行加权计算获得的表示空气调节用冷水机组部分负荷效率的单一数值。2.0.13集中供暖系统耗电输热比（EHR-h）electricityconsumptiontotransferredheatquantityratio设计工况下，集中供暖系统循环水泵总功耗（kW）与设计热负荷（kW）的比值。2.0.14空调冷（热）水系统耗电输冷（热）ttEC（三）R-aelectricityconsumptiontotransferredcooling（heat）quantityratio设计工况下，空调冷（热）水系统循环水泵总功耗（kW）与设计冷（热）负荷（kW）的比值。2.0.15风道系统单位风量耗功率（WS）energyconsumptionperunitairvolumeofairductsystem设计工况下，空调、通风的风道系统输送单位风量（11）3h）所消耗的电功率（W）02.0.16全电气化设计Fullyelectrifieddesign指建筑物中除北方集中供暖外，所消耗能源全部来自电力，包括供暖、空调、照明、生活热水、电梯的能源消耗，也包括插座和炊事等能源消耗。2.17光伏建筑一体化buildingintegratedphotovoltaic(BIPV)将光伏电池或光伏组件作为建筑材料或构件进行应用的形式，也称建筑集成光伏发电系统。3建筑与建筑热工3.1 一般规定3.1.1 代表城市的建筑热工设计分区应按表3.1.1确定。表3.1.1代表城市建筑热工设计分区气候分区及气候子区代表城市严寒地区严寒A区博克图、伊春、呼玛、海拉尔、满洲里、阿尔山、玛多、黑河、嫩江、海伦、齐齐哈尔、富锦、哈尔滨、牡丹江、大庆、安达、佳木斯、二连浩特、多伦、大柴旦、阿勒泰、那曲严寒B区严寒C区长春、通化、延吉、通辽、四平、抚顺、阜新、沈阳、本溪、鞍山、呼和浩特、包头、鄂尔多斯、赤峰、额济纳旗、大同、乌鲁木齐、克拉玛依、酒泉、西宁、日喀则、甘孜、康定寒冷地区寒冷A区丹东、大连、张家口、承德、唐山、青岛、洛阳、太原、阳泉、晋城、天水、榆林、延安、宝鸡、银川、平凉、兰州、喀什、伊宁、阿坝、拉萨、林芝、北京、天津、石家庄、保定、邢台、济南、德州、兖州、郑州、安阳、徐州、运城、西安、咸阳、吐鲁番、库尔勒、哈密寒冷B区夏热冬冷地区夏热冬冷A区南京、蚌埠、盐城、南通、合肥、安庆、九江、武汉、黄石、岳阳、汉中、安康、上海、杭州、宁波、温州、宜昌、长沙、南昌、株洲、永州、赣州、韶关、桂林、重庆、达县、万州、涪陵、南充、宜宾、成都、遵义、凯里、绵阳、南平夏热冬冷B区夏热冬暖地区夏热冬暖A区福州、莆田、龙岩、梅州、兴宁、英德、河池、柳州、贺州、泉州、厦门、广州、深圳、湛江、汕头、南宁、北海、梧州、海口、三亚夏热冬暖B区温和地区温和A区昆明、贵阳、丽江、会泽、腾冲、保山、大理、
