10大轴承损伤故障图解及解决方法.docx

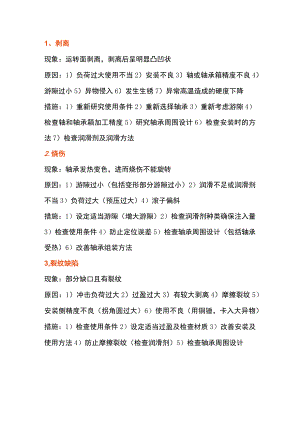

1、剥离现象：运转面剥离，剥离后呈明显凸凹状原因：1）负荷过大使用不当2）安装不良3）轴或轴承箱精度不良4）游隙过小5）异物侵入6）发生生锈7）异常高温造成的硬度下降措施：1）重新研究使用条件2）重新选择轴承3）重新考虑游隙4）检查轴和轴承箱加工精度5）研究轴承周围设计6）检查安装时的方法7）检查润滑剂及润滑方法2.烧伤现象：轴承发热变色，进而烧伤不能旋转原因：1）游隙过小（包括变形部分游隙过小）2）润滑不足或润滑剂不当3）负荷过大（预压过大）4）滚子偏斜措施：1）设定适当游隙（增大游隙）2）检查润滑剂种类确保注入量3）检查使用条件4）防止定位误差5）检查轴承周围设计（包括轴承受热）6）改善轴承组装方法3,裂纹缺陷现象：部分缺口且有裂纹原因：1）冲击负荷过大2）过盈过大3）有较大剥离4）摩擦裂纹5）安装侧精度不良（拐角圆过大）6）使用不良（用铜锤，卡入大异物）措施：1）检查使用条件2）设定适当过盈及检查材质3）改善安装及使用方法4）防止摩擦裂纹（检查润滑剂）5）检查轴承周围设计4,保持架破损现象：挪钉松动或断裂，保持架破裂原因：1）力矩负荷过大2）高速旋转或转速变动频繁3）润滑不良4）卡入异物5）振动大6）安装不良（倾斜状态下安装）7）异常温升（树脂保持架）措施：1）检查使用条件2）检查润滑条件3）重新研究保持架的选择4）注意轴承使用5）研究轴和轴承箱刚性5、擦伤卡伤现象：表面粗糙，伴有微小溶敷；套圈档边与滚子端面的擦伤称作卡伤原因：1）润滑不良2）异物侵入3）轴承倾斜造成的滚子偏斜4）轴向负荷大造成的挡边面断油5）表面粗糙大6）滚动体滑动大措施：1）再研究润滑剂、润滑方法2）检查使用条件3）设定适宜的预压4）强化密封性能5）正常使用轴承6 .生锈腐蚀现象：表面局部或全部生锈，呈滚动体齿距状生锈原因：1）保管状态不良2）包装不当3）防锈剂不足4）水分、酸溶液等侵入5）直接用手拿轴承措施：1）防止保管中生锈2）强化密封性能3）定期检查润滑油4）注意轴承使用7 .磨蚀现象：配合面产生红锈色磨损粉粒原因：1）过盈量不够2）轴承摇动角小3）润滑不足（或处于无润滑状态）4）非稳定性负荷5）运输中振动措施：1曲查过盈及润滑剂涂布状态2运输时内外圈分开包装，不可分开时则施加预压3）重新选择润滑剂4）重新选择轴承8 .磨损现象：表面磨损，造成尺寸变化，多伴有磨伤，磨痕原因：1）润滑剂混中入异物2）润滑不良3）滚子偏斜措施：1）检查润滑剂及润滑方法2）强化密封性能3）防止定位误差9 .电蚀现象：滚动面有喷火状凹坑，进一步发展则呈波板状原因：滚动面通电措施：制作电流旁通阀；采取绝缘措施，避免电流通过轴承内部10 .压痕碰伤现象：卡入固体异物或冲击造成的表面凹坑及安装是的擦伤原因：1）固体异物侵入2）卡入剥离片3）安装不良造成的撞击，脱落4）在倾斜状态下安装措施：1）改善安装、使用方法2）防止异物混入3）若因金属片引起，则须检查其他部位
