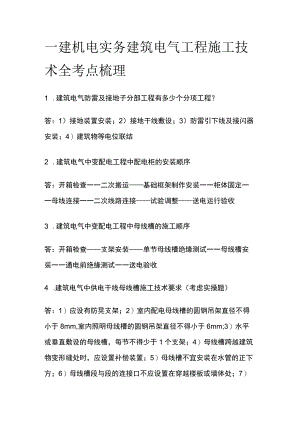

一建机电实务考试 建筑电气工程施工技术 全考点梳理.docx

一建机电实务建筑电气工程施工技术全考点梳理1 .建筑电气防雷及接地子分部工程有多少个分项工程？答：1）接地装置安装；2）接地干线敷设；3）防雷引下线及接闪器安装；4）建筑物等电位联结2 .建筑电气中变配电工程中配电柜的安装顺序答：开箱检查一一二次搬运基础框架制作安装一一柜体固定一一母线连接一一二次线路连接试验调整送电运行验收3 .建筑电气中变配电工程中母线槽的施工顺序答：开箱检查支架安装单节母线槽绝缘测试一一母线槽安装一一通电前绝缘测试一一送电验收4 .建筑电气中供电干线母线槽施工技术要求（考虑实操题）答：1）应设有防晃支架；2）室内配电母线槽的圆钢吊架直径不得小于8mm,室内照明母线槽的圆钢吊架直径不得小于6mm;3）水平或垂直敷设的母线槽，每节不得少于1个支架；4）母线槽跨越建筑物变形缝处时，应设置补偿装置；5）母线槽不宜安装在水管的正下方；6）母线槽段与段的连接口不应设置在穿越楼板或墙体处；7）母线槽的连接紧固应采用力矩扳手；8）母线槽的金属外壳等外露可导电部分应与保护导体可靠连接，每段母线槽的金属外壳间应连接可靠,且母线槽全长与保护导体可靠连接不应少于2处;9）母线槽通电运行前应进行检验或试验，高压母线交流工频耐压试验应符合交接试验规定，低压母线绝缘电阻值不应小于0.5MQ。5 .导管弯曲半径要求答：1）明配导管的弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍；2）埋设于混凝土内的导管的弯曲半径不宜小于管外径的6倍，当直埋于地下时，其弯曲半径不宜小于管外径的10倍。6 ,柔性导管敷设要求答：1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m在照明功臣中不宜大于1.2m;2）柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头；3）明配柔性导管固定点间距不应大于Im,管卡与设备、器具、弯头中点、管端等边缘的距离应小于0.3m;4）金属柔性导管不应作为保护导体的接续导体。7 .室内电缆电缆支架安装要求答：1）电缆支架层间净距不应小于2倍电缆外径加IOmm,35KV电缆不应小于2倍电缆外径加50mm;2）电缆支架距其他设备的最小净距不应小于300mm,当无法满足要求时应设置防护板。8 .灯具安装要求答：1）灯具内部接线应为铜芯绝缘导线，其截面应与灯具功率相匹配，且不应小于0.5mm2;2）灯具的绝缘电阻值不应小于2M,灯具内绝缘导线的绝缘层厚度不应小于06mm;3）灯具固定应牢固可靠，检查时按每检验批的灯具数量抽查5%,且不得少于1套；4）质量大于IOkg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min,施工或强度试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试验记录，应全数检查；5）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。9 .灯具的接地要求答：1）I类灯具的防触电保护不仅依靠基本绝缘，还需把外露可导电部分连接到保护导体上，因此I类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地标识，铜芯软导线的截面应与进入灯具的电源线截面相同，导线间的连接应采用导线连接器或缠绕搪锡连接；2）11类灯具的防触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此U类灯具外壳不需要与保护导体连接；3）11I类灯具的防触电保护是依靠安全特低电压，电源电压不超过交流50V,采用隔离变压器供电，因此11I类灯具的外壳不容许与保护导体连接。10 .插座安装技术要求答：1）插座宜由单独的回路配电，一个房间内的插座宜由同一回路配电，在潮湿房间应装设防水插座；2）插座距地面高度一般为0.3m,托儿所、幼儿园及小学校的插座距地面高度不宜小于1.8m,同一场所安装的插座高度应一致。11 .建筑接地装置的敷设要求答：1）接地装置顶面埋设深度不应小于06m,且应在冻土层以下；2）圆钢、角钢、钢管、铜棒、铜排等接地极应垂直埋入地下，间距不应小于5m;3）人工按地体与建筑物的外墙或基础之间的水平距离不宜小于Imo12 .建筑接地装置的搭接要求答：1）扁钢与扁钢搭接不应小于扁钢宽度的2倍，且至少应三面施焊；2）圆钢与角钢搭接不应小于圆钢直径的6倍，且应双面施焊；3）圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；4）扁钢与钢管、扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。13 .当接地电阻达不到设计要求时，应如何处理?答：采用降阻剂、换土和接地模块来降低接地电阻。
