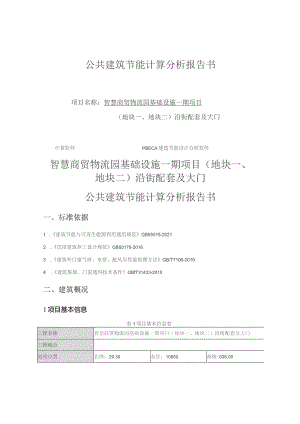

公共建筑节能计算分析报告书项目名称：智慧商贸物流园基础设施一期项目（地块一、地块二）沿街配套及大门计算软件PBECA建筑节能设计分析软件智慧商贸物流园基础设施一期项目（地块一、地块二）沿街配套及大门公共建筑节能计算分析报告书一、标准依据1 .建筑节能与可再生能源利用通用规范GB55015-20212 .民用建筑热工设计规范GB50176-20163 .建筑外门窗气密、水密、抗风压性能检测方法GB/T7106-20194 .建筑幕墙、门窗通用技术条件GBfT31433-2015二、建筑概况1项目基本信息表1项目基本信息表工程名称智急商贸物流园基础设施一期项目（地块一、地块二）沿街配套及大门工程地点地理位置北纬：29.30东经：10850海拔:636.00气候分区夏热冬冷B区建筑类型办公建筑分类甲类建筑结构形式框架结构建筑朝向南指北针角度北建筑面积（计算）总面积2204.30m2地上：2204.30m2地下：0.00m2建筑体积（计算）总体积:8268.30m3地上：8268.30m3地下：0.00m3外表面积和体形系数总外表面积:2874.95m2（体形系数:0.35）建筑层数地上：2层地下：0层建筑高度7.50m2标准层及窗墙比信息表2建筑标准层信息表标准层实际楼层层高（m）建筑面积（而）标准层1地上1层3.901109.20标准层2地上2层3.601095.11表3各朝向窗墙面积比信息表朝向外窗面积（包括透明幕墙）（m2）朝向面积（m2）朝向窗墙比东30.9617772(Ll7南357.45689.960.52西68.31177.720.38北146.74715+69(121合计603.461761.100.34三、建筑材料选用依据I非透明材料热工参数依据表4非透明材料热工参数依据材料名称干密度(Kgm3)导热系数W(m-K)蓄热系数W(m2K)J修正系数。选用依据使用部位岩棉板（垂直纤维）1000,0480.75楼板:1.20底部接触空气的架空楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-20I6）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2016）难燃型挤塑聚苯板350.0300.27楼板：120周边地面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2016）、重庆市工程建设标港-居住建筑节能65%（绿色建筑）设计标准（DBJ50-07I-2016）增强型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥柱/热桥梁/热桥过梁/热桥楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标甚-居住建筑节能65%（绿色建筑）设计标淮3（DBJ50-071-2020）难燃型挤塑350,0300.27屋顶:1.20屋面重庆市公共建筑节能（绿色聚苯板建筑）设计标甚（DBJ50-052-2020）、重庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标淮（DBJ50-071-2020）2透明材料热工参数依据表5透明材料热工参数依据门窗类型传热系数W(m2K)玻璃太阳得热系数应用部位气密性等级选用依据穿条式隔热铝合金多腔型材（隔热条高度301nm）6高透光单银1.ow-E+12Ar+6透明+12A+6透明（全自动化封装暖边条）1.800.42外窗6重庆市建筑门窗幕墙热工参数目录（2023版）穿条式隔热铝合金多腔型材（隔热条高度30mm）6高透光单银LoW-E+12Ar+6透明+12A+6透明（全自动化封装暖边条）1.80042透明幕墙3重庆市建筑门窗幕墙热工参数目录（2023版）四、围护结构构造做法屋面类型（由上到下）.第I层：碎石、卵石混凝上2100（40.0mm）第2层：水泥砂浆（20.0mm）第3层：难燃型挤塑聚苯板（92.0Em）第4层：水泥砂浆（20.0mm）第5层W页岩陶粒混凝土1500（30.0mm）第6层：钢筋混凝土（120.0mm）外墙类型（由外至内）*第1层：水泥砂浆（20.0mm）第2层：蒸压加气混凝土砌块426525（外墙灰缝W3mm）（250.0mm）第3层：普通抹灰石膏（20.0mm）底部接触空气的架空楼板类型：第1层：钢筋混凝土（100.0mm）第2层：岩棉板（垂直纤维）（50.0mm）第3层：水泥砂浆（7.0mm）外窗类型：构造：穿条式隔热铝合金多腔型材（隔热条高度学30mm）（6高透光单银LOW-E+12Ar+6透明+12A+6透明（全自动化封装暖边条）热工性能：传热系数1.80W（m2K）,夏季玻璃太阳得热系数0.42/冬季玻璃太阳得热系数：0.42,夏季玻璃遮阳系数0.48/冬季玻璃遮阳系数：0.48,气密性为6级，可见光透射比0.62透明幕墙类型：构造：穿条式隔热铝合金多腔型材（隔热条高度230mm）（6高透光单银LoW-E+12Ar+6透明+12A+6透明（全自动化封装暖边条）热工性能：传热系数1.8OW/（m2K）,夏季玻璃太阳得热系数0.42/冬季玻璃太阳得热系数：0.42,夏季玻璃遮阳系数0.48/冬季玻璃遮阳系数：0.48,气密性为3级，可见光透射比0.62五、规定性指标判定1围护结构热工性能1.1 屋面屋面构造类型：碎石、卵石混凝土2100(40.0mm)+水泥砂浆(20.0mm)+难燃型挤塑聚苯板(92.0mm)+水泥砂浆(20.Omm)+页岩陶粒混凝土15OO(3O.Omm)+钢筋混凝土(120.0mm)表6屋面热工性能判定屋面每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)J热阻值(m?K)W热惰性指标D=RS修正系数碎石、卵石混凝土210040.01.28013.5700.0310.42L(X)水泥砂浆2000.93011.3700.0220241.()0难燃型挤塑聚苯板92.00.0300.2702.5560.831.20水泥砂浆20.00.93011.3700.0220.241.00页岩陶粒混凝上150030.00.7709.6500.0260.381.50钢筋混凝土120.01.74017.2000.0691.19L(X)屋面各层之和322.02.723.30屋面热阻Ro=Ri+R+Re=2.87(m2K)WRi=0.11(m2K)WjRe=O.O4(m2K)W屋面传热系数K=lRo=0.35W(m2K)太阳辐射吸收系数P=070表7屋商平均传热系数计算表屋面构造类型传热系数W(m2K)J热惰性指标太阳辐射吸收系数应用面积(nj2)钢筋混凝土(120.)+难燃型挤塑聚苯板(92.00)0.353.300.701111.52屋顶全楼加权平均传热系数O.35W(m2K)(D=3.30)标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类公共建筑屋顶传热系数的要求。结论0.35(限值：0.40),满足1.2 外墙外墙构造类型：水泥砂浆(20.Omm)+蒸压加气混凝土砌块426525(外墙灰缝3mm)(250.0mm)+普通抹灰石膏(20.0mm)表8外墙热工性能判定外墙每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)WJ热情性指标D=RS修正系数水泥砂浆20.00.93011.3700.0220.241.00蒸压加气混凝土砌块426525(外增灰缝W3mm)250.00.1602.6101.5634.08L(X)普通抹灰石膏20.00.3003.0000.0560.201.20外墙各层之和290.01.644.52外墙热阻Ro=Ri+ER+Re=1.79(m2.K)/WRiR.1l(m2K)/W;Re=0.()4(m2K)W外墙传热系数K=lRo=0,56W(m2K)J太阳辐射吸收系数P=0.70热桥柱构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(50.0mm)+水泥砂浆(15.0mm)+钢筋混凝土(200.0mm)+普通抹灰石膏(20.0mm)表9热桥柱热工性能判定热桥柱每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值Km2K)W热情性指标D=RS修正系数a水泥砂浆5.00.93011.3700.0050.061.(X)增强型改性发泡水泥保温板A型50.00.0550.900.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.20.1151.981.00普通抹灰石膏20.00.3003.00()().0560.201.20热桥柱各层之和290.00.923.24热桥柱热阻Ro=Ri+R+Re=l.O7(m2K)WRi=O.IlKm2K)/W;Rc=O.O4(m2K)W热桥柱传热系数K=lRo=0.94(W(m2K)热桥梁构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(50.0mm)+水泥砂浆(15.0mm)+钢筋混凝土(200.0mm)+普通抹灰石膏(20.0mm)表10热桥梁热工性能判定热桥梁每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=R.S修正系数水泥砂浆5.00930IL3700.0050.06L(X)增强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.20.1151.981.00普通抹灰石膏20.0
