讲义_土建控制_教材精讲_李 娜_第二章 流水施工原理.docx

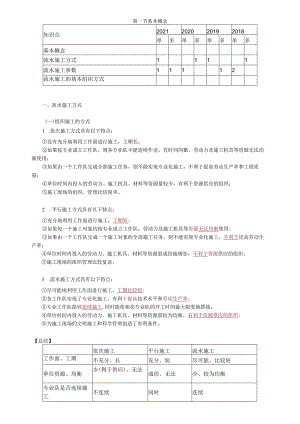

第一节基本概念知识点2021202020192018单多单多单多单多基本概念流水施工方式1111流水施工参数11112流水施工的基本组织方式一、流水施工方式(一)组织施工的方式1 .依次施工方式具有以下特点：没有充分地利用工作面进行施工，工期长；如果按专业成立工作队，则各专业队不能连续作业，有时间间歇，劳动力及施工机具等资源无法均衡使用；如果由一个工作队完成全部施工任务，则不能实现专业化施工，不利于提高劳动生产率和工程质量；单位时间内投入的劳动力、施工机具、材料等资源量较少，有利于资源供应的组织；施工现场的组织、管理比较简单。2 .平行施工方式具有以下特点：充分地利用工作面进行施工，工期短;如果每一个施工对象均按专业成立工作队，劳动力及施工机具等资源无法均衡使用;如果由一个工作队完成一个施工对象的全部施工任务，则不能实现专业化施工，不利于提高劳动生产率；单位时间内投入的劳动力、施工机具、材料等资源量成倍地增加，不利于资源供应的组织;施工现场的组织管理比较复杂。3 .流水施工方式具有以下特点：尽可能地利用工作面进行施工，工期比较短;各工作队实现了专业化施工，有利于提高技术水平和劳动生产率;专业工作队能够连续施工,同时能使相邻专业队的开工时间最大限度地搭接；单位时间内投入的劳动力、施工机具、材料等资源量较为均衡，有利于资源供应的组织;为施工现场的文明施工和科学管理创造了有利条件。【总结】依次施工平行施工流水施工工作面、工期不充分、长充分、短尽可能、比较短单位资源、均衡少(利于供应)、无法成倍、无法少、较为均衡专业队是否连续施工不连续同时连续专业化、生产率不能、不利于提高不能、不利于提高能实现专业化、提高生产率现场组织管理简单复杂文明施工、科学管理【例题单选】（2021）建设工程采用平行施工方式的特点是（）。A.充分利用工作面进行施工B.施工现场组织管理简单C.专业工作队能够连续施工D.有利于实现专业化施工正确答案A答案解析J本题考查的是流水施工方式。平行施工方式具有以下特点：（1）充分地利用工作面进行施工，工期短；（2）如果每一个施工对象均按专业成立工作队，劳动力及施工机具等资源无法均衡使用；（3）如果由一个工作队完成一个施工对象的全部施工任务，则不能实现专业化施工，不利于提高劳动生产率；（4）单位时间内投入的劳动力、施工机具、材料等资源量成倍地增加，不利于资源供应的组织；（5）施工现场的组织管理比较复杂。【例题单选】（2019、2014）在有足够工作面和资源的前提下，施工工期最短的施工组织方式是（）。A.依次施工B.搭接施工C.平行施工D.流水施工正确答案C答案解析本题考查的是流水施工方式。平行施工的特点之一是：充分利用工作面进行施工，工期短。【例题多选】（2018）建设工程组织平行施工的特点有（）。A.能够充分利用工作面进行施工B.单位时间内投入的资源量较为均衡C.不利于资源供应的组织D.施工现场的组织管理比较简单E.不利于提高劳动生产率正确答案ACE答案解析本题考查的是流水施工方式。平行施工方式具有以下特点：（1）充分地利用工作面进行施工，工期短；（2）如果每一个施工对象均按专业成立工作队，劳动力及施工机具等资源无法均衡使用；（3）如果由一个工作队完成一个施工对象的全部施工任务，则不能实现专业化施工，不利于提高劳动生产率；（4）单位时间内投入的劳动力、施工机具、材料等资源量成倍地增加，不利于资源供应的组织；（5）施工现场的组织管理比较复杂。【例题单选】（2015）在下列施工组织方式中，施工现场的组织、管理比较简单的组织方式是（）。A.平行施工B.依次施工C.搭接施工D.流水施工正确答案B答案解析本题考查的是流水施工方式。考虑工程项目的施工特点、工艺流程、资源利用、平面或空间布置等要求，其施工可以采用依次、平行、流水等组织方式。（二）流水施工的表达方式流水施工的表达方式除网络图，还力横道图和垂直图两种。1.流水施工的横道图表示法横坐标表示流水施工的持续时间；纵坐标表示施工过程的名称或编号；n条带有编号的水平线段表示n个施工过程或专业工作队的施工进度表示不同的施工段；4 .流水施工的垂直图表示方法横坐标表示持续时间纵坐标表示流水施工所处的空间位置，即施工段的编号n条斜向线段表示n个施工过程或专业工作队的施工进度横道图优点：施工过程及其先后顺序表达比较清楚；时间和空间状况形象直观，使用方便；工程中常用横道图表达施工进度计划。垂直图优点：施工过程及其先后顺序表达比较清楚；时间和空间状况形象直观；斜向进度线的斜率可以直观的表示出各施工过程的进展速度，但编制实际工程进度计划不如横道图方便。【例题单选】下列选项中，不属于流水施工的垂直图表示法的优点是（）。A.施工过程及其先后顺序表达清楚B.时间和空间状况形象直观C.编制起来比横道图方便D.斜向进度线的斜率可以直观地表示出各施工过程的进展速度正确答案C答案解析本题考查的是流水施工方式。垂直图优点：（1）施工过程及其先后顺序表达比较清楚；（2）时间和空间状况形象直观；（3）斜向进度线的斜率可以直观的表示出各施工过程的进展速度，但编制实际工程进度计划不如横道图方便。二、流水施工参数【例题多选】（2019）下列各类参数中，属于流水施工参数的有（）。A.工艺参数B.定额参数C.空间参数D.时间参数E.机械参数正确答案ACD答案解析本题考查的是流水施工参数。流水施工参数有工艺参数、空间参数、时间参数。（一）工艺参数：施工工艺方面进展状态的参数1.施工过程一11分类流水施工类别用途划分举例施工对象群体工程流水控制性进度计划单位工程土建A幢、B幢单位工程流水控制性进度计划分部工程基础、主体、装饰分部工程流水实施性进度计划分项工程或工序钢筋、模板、混凝土分项工程流水实施性进度计划工序土方、垫层、基础砌筑工艺性质制备类施工过程不占用施工对象的工作面、不影响总工期运输类施工过程不占用施工对象的工作面、不影响总工期建造类施工过程占用施工对象的工作面、影响总工期、施工进度的主要内容只有当其占有施工对象的工作面，影响工期时，才列入施工进度计划之中。2.流水强度流水强度是指流水施工的某施工过程（专业工作队）在单位时间内所完成的工程量（流水能力或生产能力）。如：浇筑混凝土施工过程的流水强度是指每工作班浇筑的混凝土立方数流水强度计算公式：R,一投入该施工过程中的第i种资源量；（机械台数或工人数）Si一投入该施工过程中第i种资源的产量定额；X一投入该施工过程中的资源种类数。（二）空间参数：空间布置上开展状态的参数“面、段”1 .工作面一活动的空间划分依据：单位时间内完成的工程量、安全施工的要求:影响对象：专业工作队的生产效率。2 .施工段（流水段）一m施工段或流水段一一平面或空间上划分成若干个劳动量大致相等的施工段落。划分目的：组织流水施工。划分原则： 劳动量应大致相等,相差幅度不宜超过10%15%； 足够的工作面（保证人、机生产效率）； 施工段的界限应尽可能与结构界限（如沉降缝、伸缩缝等）相吻合；（保证建筑结构的整体性） 施工段的数目要满足合理组织流水施工的要求; 多层建筑物，既分施工段，又分施工层。确保专业队在施工段和施工层之间，组织连续、均衡、有节奏地流水施工。（三）时间参数：在时间安排上所处状态的参数1 .流水节拍一t在组织流水施工时，某个专业工作队在一个施工段上的施工时间。2 .流水步距一K组织流水施工时，相邻两个施工过程（或专业工作队）相继开始施工的最小间隔时间,3 .流水施工工期指从第一个专业工作队投入流水施工开始，到最后一个专业工作队完成流水施工为止的整个持续时间。注：施工过程（n=2）,施工段（m=2）【例题多选】（2021）建设工程组织流水施工时，划分施工段的原则有（）。A.每个施工段要有足够工作面B.施工段数要满足合理组织流水施工要求C.施工段界限要尽可能与结构界限相吻合D.同一专业工作队在不同施工段的劳动量必须相等E.施工段必须在同一平面内划分正确答案ABC答案解析本题考查的是流水施工参数。选项D,同一专业工作队在各个施工段上的劳动量应大致相等，相差幅度不宜超过10%15%；选项E,对于多层建筑物、构筑物或需要分层施工的工程，应既分施工段，又分施工层。【例题单选】（2020）组织建设工程流水施工时，相邻两个施工过程相继开始施工的最小间隔时间称为（）。A.流水节拍B.时间间隔C.间歇时间D.流水步距正确答案D答案解析本题考查的是流水施工参数。流水步距是指组织流水施工时，相邻两个施工过程（或专业工作队）相继开始施工的最小间隔时间。【例题单选】（2017）流水施工中某施工过程（专业工作队）在单位时间内所完成的工程量称为（）。A.流水段B.流水强度C.流水节拍D.流水步距正确答案B答案解析本题考查的是流水施工参数。流水强度是指流水施工的某施工过程（专业工作队）在单位时间内所完成的工程量，也称为流水能力或生产能力。【例题单选】（2021、2018）下列流水施工参数中，用来表达流水施工在空间布置上开展状态的参数是（）。A.施工过程和流水强度B.流水强度和工作面C.流水段和施工过程D.工作面和流水段正确答案D答案解析本题考查的是流水施工参数。空间参数是表达流水施工在空间布置上开展状态的参数，通常包括工作面和施工段。三、流水施工的基本组织方式根据流水节拍的特征将流水施工进行分类:第二节有节奏流水施工知识点2021202020192018单多单多单多单多固定节拍流水施工111成倍节拍流水施工111一、固定节拍流水施工各施工过程的流水节拍都相等。一一每个施工段的持续时间相同（一）固定节拍流水施工特点 所有施工过程在各个施工段上的流水节拍均蟹； 相邻施工过程的流水步距相等,且等于流水节拍; 专业工作队数等于施工过程数;（1个施工过程1个专业队） 各个专业工作队在各施工段上能够连续作业，施工段之间没有空闲时间。（二）固定节拍流水施工工期1 .有间歇时间的固定节拍流水施工间歇时间是指相邻两个施工过程之间由于工艺或组织安排需要而增加的额外等待时间。分类：工艺间歇时间（Gj.j+）和组织间歇时间（Zj,j+）。工艺间歇：如屋面找平层完成后，需等待一定时间，使其彻底干燥，才能进行屋面防水层施工。组织间歇：共用一台施工机械设备，施工机械转移的时间。施工过程数目n=4；施工段数目m=4；流水节拍t=2流水步距=流水节拍=2天；一共3个（施工过程T）组织间歇：O
