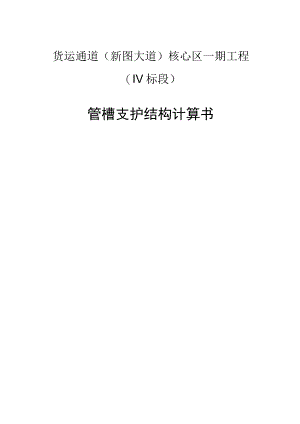

管槽支护结构计算书.docx

货运通道（新图大道）核心区一期工程（IV标段）管槽支护结构计算书1.工程概况拟建工程位于重庆市高新区，本支护工程为沿山货运通道（新图大道）核心区一期工程（四标段）排洪渠道、雨水箱涵及排水管基坑支护部分2.建设条件2.1 地层岩性条件通过对场地的地面地质调绘，结合工程地质钻探并综合分析已有区域地质成果，沿线出露的地层主要有第四系全新统人工填土层（Q）、冲洪积层（QJH）、残坡积层（Qjnn）,下伏基岩为侏罗系中统沙溪庙组（JQ、新田沟组（JG、自流井组（Ji）,各地层岩性特征依新老顺序简述如下：2.1.1 第四系全新统（Q4）杂填土（Q/）:以杂色为主，局部杂色，主要由粘性土、砂岩块（碎）石、砂质泥岩块（碎）石，破块、砖块、建筑垃圾及生活垃圾等组成；块石一般含量2535%,局部最高含量可达5070%,一般粒径12040Onlnb最大可达600m以上。填土结构一般呈松散状，局部稍密，稍湿，人工分多次堆填而成，厚约L007.00m,堆填年限312年，表层为新近回填，尚未完成自身固结。于场地内零星分布，其主要分布于施工区及居民区附近。素填土（Qj）:以紫褐色为主，局部杂色，主要由粘性土、砂岩块（碎）石、砂质泥岩块（碎）石，碎块、砖块、建筑垃圾等组成；块石一般含量2545%,局部最高含量可达6080%,一般粒径20080OnInb最大可达1.5m,在与素填土接触面上多分布有大粒径块石，形成架空结构。填土结构一般呈松散状，局部稍密，稍湿，人工分多次堆填而成，厚约0.2040.20m,堆填年限312年，表层为新近回填，尚未完成自身固结。主要分布于施工区及居民区附近。2.1.2 侏罗系中统沙溪庙组（J2s）为一套强（化环境下的河湖相碎屑岩建造，由砂岩一一泥岩不等厚的正向沉积韵律层组成，场地内广泛分布。于线路沿线均有分布，是沿线的主要岩层。本地层内的泥质岩及砂质岩主要为突变分层，局部为相变过渡分层。相变主要为岩体胶结物所含的泥质比例逐渐增减，进而转变为泥质岩或砂质岩。木场地岩层倾角陡，岩层具有岩性相变快、强度差异大、风化层厚度差异大的特点。砂岩:灰色灰白色、局部呈灰黄色，细中粒结构，中厚层状构造；主要矿物成分为石英、长石，含少量云母及粘土矿物，表层强风化带一般厚度LOO2.00m,强风化岩芯呈碎块状，风化裂隙发育。中风化岩芯呈柱状、中柱状，岩体较完整，多为钙质胶结，局部为泥质胶结，属软较硬岩，岩体基本质量等级为InIV级。砂质泥岩:红色、紫红色为主，主要矿物成分为粘土矿物，粉砂泥质结构，中厚层状构造，主要矿物成份为粘土矿物；表层强风化带一般厚度L202.50m,强风化岩芯呈碎块状，风化裂隙发育。中风化岩芯呈柱状、中柱状，岩体较完整，属极软岩软岩，岩体基本质量等级为IVV级。场地内广泛分布。粉砂岩:黄色灰黄色，细粒结构，中厚层状构造；主要矿物成分为石英、长石，含少量云母及粘土矿物，表层强风化带一般厚度L503.00m,强风化岩芯呈碎块状，风化裂隙发育。中风化岩芯呈柱状、短柱状，岩体较完整，多为泥质、泥钙质胶结，属极软岩，岩体基本质量等级为V级。2. 2岩土设计参数表岩石名称人工填土粉质粘土沙溪庙经(J2s)岩土界面砂质泥岩砂岩砂岩R粉砂岩强风化中风化强风化中风化强风化中风化强风化中风化天然重度（kN）19.5*19.524*25.524*24.924*25.023*24.0*饱和重度（kN20.0*20.0*25.825.325.324.5*自然抗压强度（MPa）8.036.515.12.3饱和抗压强度（MPa）5.027.59.21.6内聚力C（kPa）5*25.7（天然）4801600640250*1516.6（饱和）内摩擦角（°）25*14.5（天然）31.443.941.528*10.912.2（饱和）3. 3水文地质条件线路沿线主要位于构造剥蚀丘陵地貌，第四系覆盖层在沟谷低洼地段厚度较大，基岩为砂岩、泥岩互层的陆相碎屑岩，含水相对较弱。地下水的富水性受地形地貌、岩性及裂隙发育程度控制，主要为大气降水及地下排水管线渗漏补给，水文地质条件较复杂。根据场地地下水的赋存条件、水理性质及水力特征，沿线地下水可分为第四系松散层孔隙水和基岩裂隙水。基岩裂隙水包括风化裂隙水和构造裂隙水。风化裂隙水分布在浅表层基岩强风化带中，为局部上层滞水或小区域潜水，水量小，受季节性影响大，各含水层自成补给、径流、排泄系统；构造裂隙水分布于中下部的中厚厚层块状基岩裂隙中，为相对封闭的单斜独立储水构造单元，以层间裂隙水或脉状裂隙水形式储存，具有沿走向径流的特点，水量大小与裂隙发育程度和裂隙贯通性密切相关。其补给源一般较远，主要为大气降水和地表水体（如溪沟与水库），水量大小与岩体中裂隙的发育程度密切相关，一般呈滴状或脉状，动态不稳定。由于本场地岩层倾角较陡，局部基岩中的裂隙水具承压性，建议在边坡支护设计上考虑水压力的影响；边坡在施工过程中可能出现局部涌水现象，建议在坡顶及坡脚设置相应的截、排水设施，并对坡面及坡顶后缘影响范围及时封闭，同时加强边坡监测工作。第四系松散层孔隙水不连续分布在人工填土层及残坡积层中，多为局部性上层滞水，水量较小，动态幅度大，水质成分由含水介质的性质决定，主要由大气降水补给。根据勘察，勘察期间地下水水位除黄金沟、ZK19+240ZK19+350段鱼塘位置的地下水与河水存在局部水力联系外，其余位置的地下水位不统一，无直接水力联系。4. 设计依据4.1 依据的规范、规程1）建筑基坑支护技术规程JGJ120-20122）建筑地基基础设计规范DBJ50-047-20163）建筑基坑工程监测技术规范GB50497-20194）混凝土结构设计规范（2015版）GB50010-20105）混凝土结构工程质量验收规范GB50204-20156）钢筋焊接及验收规程JGJ18-20127）建筑基坑支护结构构造（11SG814）国家建筑标准设计图集8）建筑地基基础设计规范GB50007-20119）建筑边坡工程技术规范GB50330-201310）其他相关的规范及标准。4.2 依据的地质报告文件及编号重庆市高新区沿山货运通道（新图大道）核心区一期工程工程地质勘察报告YK13+300.000-YK21+003.770（ZK13+289.629-ZK20+980.000）（详细勘察）重庆市勘测院2021年7月3 .3使用的软件理正岩土计算6.5PB3版4 .设计标准4.1 基坑安全等级及重要性系数1）渠道基坑、雨水箱涵基坑以及管道基槽周边现状建（构）筑均已拆除，周边较为空旷，无重要建构筑需要保护，安全等级定为二级，重要性系数1.0。4.2 基坑变形控制等级构筑物沉降、变形、倾斜控制标准参照建筑基坑工程监测技术标准（GB50497-2019）执行。4.3 地面沉降、结构变形、周围建（构）筑物安全的控制标准二级基槽沉降变形标准监测项目围护墙（边坡）顶部水平位移围护墙（边坡）顶部水平位移深层水平位移地表竖向位移安全等级二级绝对值相对基坑深度绝对值相对基坑深度绝对值相对基坑深度绝对值累计(mm)40-500.5%-0.8%3040O.4%-0.6%5070O.6%-0.8%3545变化速率（mmd）453445344 .4荷载分项系数荷载分项系数取L30。4.5地下水位控制措施及设计中考虑的地下水位水位降至基坑底以下LOmo5 .计算简图相对应的荷载5.1 荷载计算基坑坑顶2m范围内严禁堆载及行车，2m外考虑施工荷载15Kpa,施工过程中基坑周边施工材料设备或者车辆荷载严禁超过设计荷载。一、四标段IT断面的稳定性计算7二、四标段2-2断面的稳定性计算9三、四标段3-3断面的稳定性计算11四、四标段5-5断面的稳定性计算14五、四标段7-7断面的稳定性计算17六、四标段9-9断面的稳定性计算20一、四标段1-1断面的稳定性计算设计单位：XXX设计院设计人：XXX设计时间：2021-07-3121:22:12支护方案天然放坡支护ftm基本信息规范与规程建筑基坑支护技术规程JGJ120-2012支护结构安全等级二级支护结构重要性系数Y。1.00基坑深度h(m)7.200放坡级数1超载个数1放坡信息坡号台宽(m)坡高(m)坡度系数12.0007.200LOOO超载信息超载序号类型超载值(kPa,kNm)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)114“JLJ15.000土层信息上层数3坑内加固土内侧降水最终深度(m)10.000外侧水位深度Gn)10.000土层参数层号土类名称层厚(m)重度(kNm3)浮重度(kNm3)黏聚力(kPa)内摩擦角(度)与锚固体摩擦阻力(kPa)黏聚力水下(kPa)内摩擦角水下(度)1素填土3.1019.55.0025.0020.02粘性土4.1019.525.7014.5045.03中风化岩10.0024.98.01600.0043.90300.01600.0043.90设计结果整体稳定验算天然放坡计算条件：计算方法：BiShOP法应力状态：总应力法基坑底面以下的截止计算深度：0.0Om基坑底面以下滑裂面搜索步长：5.OOm条分法中的土条宽度：1.0Onl整体稳定安全系数：1.20天然放坡计算结果:道号整体稳定安全系数计算值半径R(m)圆心坐标Xc(m)圆心坐标Yc(m)否足是满11.2396.6825.43810.749满足21.36110.9071.74110.904满足二、四标段2-2断面的稳定性计算设计单位：XXX设计院设计人：XXX设计时间：2021-07-3121:27:47支护方案基本信息规范与规程建筑基坑支护技术规程JGJ120-2012支护结构安全等级二级支护结构重要性系数Y。1.00基坑深度h(m)3.100放坡级数1超载个数1放坡信息坡号台宽(In)坡高(m)坡度系数12.0003.1001.000超载信息超载序号类型超载值(kPa,kNm)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)115.000土层信息土层数
