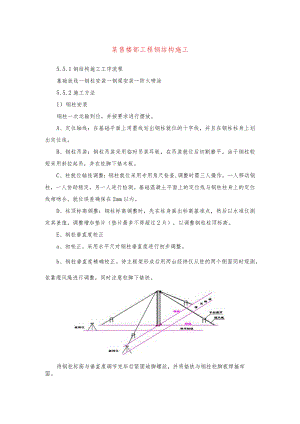

某售楼部工程钢结构施工.docx

某售楼部工程钢结构施工5.5.1钢结构施工工序流程基础放线一钢柱安装一钢梁安装一防火喷涂5.5.2施工方法1）钢柱安装钢柱一次运输到位，并按要求进行摆放。A、定位轴线：在基础平面上用墨线划出钢柱就位的十字线，并且在钢柱柱身上划出定位线。B、钢柱吊装：钢柱吊装采用临时吊装耳板，在吊装就位后切割磨平。由于钢柱较短采用斜拉起吊，并在柱脚下垫木板。C、柱就位轴线调整：钢柱就位采用专用角尺检查,调整时需三人操作，一人移动钢柱，一人协助稳定，另一人进行检测。基础混凝土平面上的定位线与钢柱柱身上的定位线相吻合。就位误差确保在2mm以内。D、柱顶标高调整：钢柱标高调整时，先在柱身画出标高基准点，然后以水准仪测定其差值，调整增加垫片（垫片最多不得超过2片），以调整钢柱柱顶标高。E、钢柱垂直度校正a、初校正。采用水平尺对钢柱垂直度进行初步调整。b、钢柱垂直度精确校正。待主框架形成后用两台经纬仪从柱的两个侧面同时观测，依靠缆风绳进行调整，同时注意柱脚下垫铁。待钢柱标高与垂直度调节完毕后紧固地脚螺丝，并将垫铁与钢柱柱脚板焊接牢固。2）梁安装A、钢梁起吊准备：吊装前检查梁的几何尺寸、承剪板位置与方向、螺栓连接面、焊缝质量。起吊钢梁之前要清除摩擦面上的浮锈和污物。并在梁上画出梁与柱对接的定位线。B、钢梁吊装：吊装采用两点绑匝吊装，当梁吊装基本就位后调整梁的位置使梁的定位线与柱子上的定位线吻合，点焊牢固。C、焊接钢梁。D、部分次梁安装采用人工用棕绳吊至就位点安装。构件加工运至现场后，要对构件进行外观和尺寸检查。重点检查构件的型号、编号、长度、螺栓孔数和孔径、承剪板方向。3）质量标准A、现场使用的测量仪器、钢尺必须定期检定。现场使用的钢尺必须与基础施工及构件加工时使用的钢尺进行校核。B、钢柱安装前在地面做出明显的标识，以方便垂直度及标高测量。5.5.3钢结构焊接1）焊接工艺流程2）一般施工方法A、焊前检查接、间隙及错口量，均应符合要求。焊道内和两侧之锈斑、油漆、油污、氧化皮等均应清除干净。B、焊接:焊缝焊完后都必须清除焊渣及飞溅物，出现焊接缺陷应及时磨去并修补。C、焊后冷却到环境温度时进行外观检查。D、焊工和检验人员要认真填写作业记录表。E、焊接24小时后进行超声波无损探伤，合格后进入下道工序。3）质量标准A、待焊接部位表面和边缘应清洁、整齐、无毛刺、裂纹、氧化皮、油污等杂质。B、焊缝区以外的母材上，应避免电弧击痕。电弧击痕留下的裂纹或伤斑，应打磨并做检查。C、完工焊缝应清除熔渣，焊缝以及其附近母材用钢丝刷、清除干净，在焊接结束和验收前，施焊接头不得油漆。D、用角焊缝连接的工件，应尽可能的密贴，如果该间隙超过1.6mm,应增加焊缝的焊角，其增加的值等于其根部间隙值。严禁使用填充物填此间隙。E、正式焊接过程中，如发现定位焊有裂纹则应将之铲除以免造成隐患。F、制作使用的焊条应符合经设计批准的焊接工艺规定使用的焊条。G、选用合格的焊接人员从事焊接操作。H、焊接材料、工具、机械及其他辅助材料必须有产品合格证,并按技术要求使用。I、焊接前必须检查焊口尺寸及其清理情况，合格后方可施焊。J、原则上焊缝应一次施焊完毕。5. 5.4防火喷涂1）准备工作A、采用细目网加彩条布封闭施工楼层，固定设备、地面、墙面应掩盖遮挡。B、机具采用国产UBJT.8G1型挤压式灰浆泵；每台泵配Z-0.29/T型砂浆搅拌机一台、空气压缩机一台，配电箱一个。本工程共采用2套设备，另备用1套。C、喷涂前的结构表面污垢、灰尘等的清理，同时应将节点处补刷防锈漆。2）喷涂工艺流程搅拌机拌料一振动筛过滤一将料倒入料斗一喷涂于结构表面一防火涂料固化，重复4、5两道工序若干遍，至要求厚度。3）施工工艺A、拌料。严格地按照涂料配比进行配料。搅拌后的涂料，以用手抓起掌心向下，涂料不落下为宜。搅拌与喷涂紧密配合，随拌随喷，以防涂料凝固。搅拌时间不底于20分钟。要求涂料内无结块、稠度均匀、流动性达到要求B、喷涂。为避免在固化过程中产生裂纹，第一遍以喷48mm厚。待固化表面干燥后（8h左右），可以进行下一遍喷涂。空压机工作压力为0.4MPA。C、喷枪跑工作面的距离小于0.3米,喷涂厚度按设计要求及涂料耐火极限确定。D、喷涂施工完成后检查喷涂效果，角落、厚度不够的地方须补涂。施工完毕后,将施工作业面清理干净。
