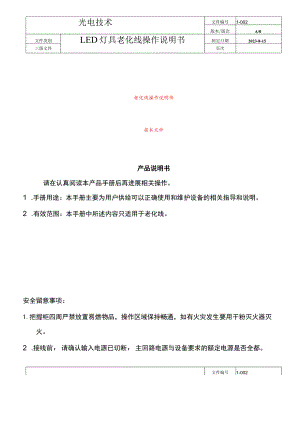

光电技术文件编号1-002版本/版次A/0文件类别LED灯具老化线操作说明书制定日期2023-8-15三级文件页次老化线操作说明书技术文件产品说明书请在认真阅读本产品手册后再进展相关操作。1 .手册用途：本手册主要为用户供给可以正确使用和维护设备的相关指导和说明。2 .有效范围：本手册中所述内容只适用于老化线。安全留意事项：1.把握柜四周严禁放置易燃物品，操作区域保持畅通，如有火灾发生要用干粉灭火器灭火。2 .接线前，请确认输入电源已切断，主回路电源与设备要求的额定电源是否全都。光电技术文件编号1-002版本/版次A/0文件类别LED灯具老化线操作说明书制定日期2023-8-15三级文件页次3 .对设备进展牢靠接地。4 .请勿触摸调压器的接线端子，端子上有高压电压以防触电。5 .运行中请勿拆卸传动部格外罩，以防意外发生。6 .非专业技术员请勿进展保养、检查工作。7 .老化线灯座通电后存在沟通高压电压，操作时手不能接触在灯座的金属片上,以防触电。正常作业请在无电作业区工作。8 .设备运行的正确方向为导电刷的顺向，切不行逆向运行。9 .操作员工应避开在不带防护状况下长时间注视点亮的产品，以防损坏眼睛。10 .如遇有不明故障，请准时联系供给商。产品规格：1 .长150OOX宽160OX高600mm2 .电源电压：220380V50Hz90KVA3 .动力：1.5KWWPE060-100#1:1500减速机,电子变频无级调速。光电技术文件编号1-002版本/版次A/0文件类别LED灯具老化线操作说明书制定日期2023-8-15三级文件页次设备组成二本设备由根本线体、载灯台车、导电槽轨、电控等四局部组成:1、 根本线体:承受小滚子链条牵引输送,节距为=38.1mm,动力配置为1.5KW/220V马达,减速机承受WPEo60-100#1:1500,调速器承受变频无级调速(220V1.5KW)l线速为V75440mmmin可调，正常运行速度为140mmmin;2、 载灯台车:承受台车载放待检测的产品,每个台车上可同时放置40支T8日光灯,全线承受紫铜导电块配置型不锈钢导电轨才妾触良好牢靠,取、放灯便利、快捷.每个台车固定于牵引链条上,可自由取放.台车的电源为导电铜块通过刷擦导电轨不锈钢片实现,并配以单极DZ47-10A/1P开关,如有电子组件烧坏或线体消灭漏电状况,单极开关会跳闸保护.3、导电轨:导电片承受不锈钢导电,不锈钢底侧铺设一路环氧树脂绝缘板，保证了线体的良好绝缘性。装放在机脚上,本设备为三相电平衡使用,每相电供用1/3的灯使用,导电轨共设置低压区、常压区、高压区和无电压区，每个电压区的电压由装在电控箱内的对应自藕调压器设定。4、电控：本设备配设独立电控箱一个上面为电器把握局部、下面为调压器盛放区,在电压设定后，电箱门请务必锁上。非专人不得任凭开启和使用该设备。操作说明：1.把握面板如图1,电源开关是把握系统的电源开关，电压显示表显示各区段电压值，温度把握器回握加温区的温度，系统把握介面各项功能的操作介面。光电技术文件编号1-002版本/版次AZO文件类别LED灯具老化线操作说明书制定日期2023-8-15三级文件页次4(SI)图22 .系骈巴握操作介面：主页面触碰产品展厅可查看我司局部产品的图片。图23 .触碰把握系统进入把握操作介面。图3启动运行：启动或关闭流水线动力的按键。启动加温：开启或关闭加温发热管。开启#电压区：开启或关闭各区调压器。运行一圈时间：设定流水线运行一周所用的时间。光电技术文件编号1-002版本/版次AZO文件类别LED灯具老化线操作说明书制定日期2023-8-15三级文件页次5节拍冲击设置：进入节拍冲击功能设定返回首页：返回到图2画面开启冲击功能：开启或关闭节拍冲击的功能。时间设定开：亮灯的时间。时间设定关：熄灯的时间。4 .把握柜内元件电源总开关：整套设备的电源总开关。调压器保险座：限制调压器的输入电流保护调压器不过载。马达变频调速器：把握电动机转速。自耦调压器：调整输出电压，刻度盘可能和实际输出电压有误差，请以面板上电压显示表为准。审核:制表：袁礼文
