GZ073 网络系统管理赛项赛题第4套-2023年全国职业院校技能大赛赛项赛题.docx

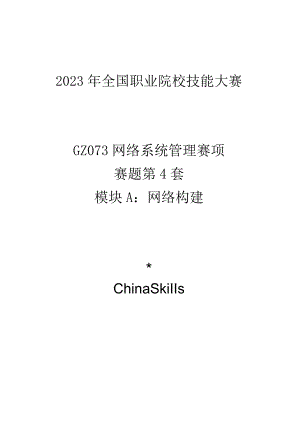

2023年全国职业院校技能大赛GZ073网络系统管理赛项赛题第4套模块A：网络构建*ChinaSkiIIs一、任务清单1（一）基础配置1（二）有线网络配置1（三）无线网络配置3（四）出口网络配置5（五）网络运维配置5（六）SDN网络配置5附录L拓扑图7附录2地址规划表8一、任务清单（一）基础配置1 .根据附录1、附录2,配置设备接口信息。2 .所有交换机和无线控制器开启SSH服务，用户名密码分别为admin.Ruijiel234;密码为明文类型，特权密码为Ruijiel23o3 .交换设备配置SNMP功能，向主机172.16.0.254发送Trap消息版本采用V2C,读写的COmmUnity为aTest1234,只读的COmmUnity为aPublic123,开启Trap消息。（二）有线网络配置1 .在全网Trunk链路上做VLAN修剪。2 .在S7交换机使用PrivateVlano3 .在S3上只针对A公司涉密部门VLANlO网段与总部VLAN40网段流量（ACL编号100）做端口镜像，目的端口为Gi024,并且监控服务器也能正常访问互联网。4 .在交换机S3、S4上配置DHCP中继，对VLANlO内的用户进行中继。具体要求如下：DHCP服务器搭建于EG2上，DHCP对外服务使用IoOPbaCkO地址。5 .在交换机S3、S4上配置MSTP防止二层环路。要求VLANl0、VLAN20、VLAN30、VLAN40、VLANloO数据流经过S3转发，VLAN50、VLAN60数据流经过S4转发，S3、S4其中一台宕机时均可无缝切换至另一台进行转发。所配置的参数要求如下：region-name为test；revision版本为1；实例1,包含VLANl0、VLAN20、VLAN30、VLAN40、VLAN100；实例2,包含VLAN50,VLAN60；S3作为实例0、1中的主根，S4作为实例0、1的从根；S4作为实例2中的主根，S3作为实例2的从根；主根优先级为4096,从根优先级为8192；在S3和S4上配置VRRP,实现主机的网关冗余。所配置的参数要求如表1;S3、S4各VRRP组中高优先级设置为200,低优先级设置为110。表1S3和S4的VRRP参数表VLANVRRP备份组号（VRlD）VRRP虚拟IPVLANlO10192.1.10.254VLAN2020192.1.20.254VLAN3030192.1.30.254VLAN4040192.1.40.254VLAN5050192.1.50.254VLAN6060192.1.60.254VLAN100100192.1.100.2546 .OSPF进程号10,规划单区域，区域0（S3、S4、EG2）；OSPF进程号20,规划多区域，区域0（RI、R2）,区域2（RI、R2、R3）；OSPF进程号30,规划单区域，区域0（AC1、EGDo7 .总部与A公司互联链路规划至区域0,并且不允许新增OSPF进程。8 .为了方便管理，所有运行OSPF的设备router-id必须为Ioopback口地址。1 .S5、S6、S7使用RIP协议，RIP协议使用版本2,并且关闭自动聚合。10 .S5、S6、Rl、R2使用BGP协议，BGP协议中S5、S6使用AS号100,Rl、R2使用AS号200,同AS号内使用IooPbaCk口建立iBGP邻居，不同AS号使用互联接口建立eBGP邻居。11 .AC2S4>EG1/EG2间部署静态路由协议；重发布路由进OSPF中使用类型1。12 .由于172.17.0.0/24是涉密业务网段，仅允许A公司内部访问，并且考虑到数据分流及负载均衡的目的，针对本部与分部数据流走向要求如下：OSPF可以通过修改COST值的方式实现数据分流，并且其值为1或2;禁止将BGP的路由条目通过重发布BGPAS方式引入RIP及OSPF中；禁止将RIP、OSPF的路由条目通过重发布整个进程方式引入BGP中；总部有线网段与数据中心服务器互通主路径为S3-R1-R3；总部无线网段与数据中心服务器互通主路径为S4-R2-R3；总部有线网络与互联网互通主路径为S3-EG2；总部无线网络与互联网互通主路径为S4-EG2o13 .A公司涉密部门VLANlO网段与总部VLAN40网段间的互通主路径为S3-R1-S5-S7;A公司涉密部门与数据中心服务器互通的主路径为S7-S5-R1-R3;数据中心服务器与互联网互通的主路径为R3-Rl-S3-EG2o（三）无线网络配置Cn集团公司拟投入16.5万元（网络设备采购部分），项目要求重点覆盖楼层、走廊和办公室。平面布局如图1所示。lll=d sl=lll=l-工Mu7 - 7 - H- zw g zl lz图1平面布局图1 .绘制AP点位图（包括：AP型号、编号、信道等信息，其中信道采用2.4G的1、6、11三个信道进行规划）。2 .使用无线地勘软件，输出AP点位图的2.4G频道的信号仿真热图（仿真信号强度要求大于-65db）。3 .根据表2无线产品价格表，制定该无线网络工程项目设备的预算表。表2无线产品价格表产品型号产品特征传输速率（2.4G/最大）推荐/最大带点数功率价格（元）APl双频双流300Ml.167G32/2561OOmw6000AP2双频双流300M/600M32/2561OOmwHOOOAP3单频单流150M12/3260mw2500线缆110米馈线N/AN/AN/A1600线缆215米馈线N/AN/AN/A2400天线双频单流/单频单流N/AN/AN/A500Switch24口POE交换机N/AN/A240w15000AC无线控制器6*1000M32/2004Ow500004 .使用S3、S4为无线用户与APDHCP服务器，S3分配地址范围为其网段的1至100,S4分配地址为其网段的101至200（使用最短的命令实现）。使用ACl为办事处无线用户与APDHCP服务器。5 .创建SSID（WLAN-ID1）为test-ZB_XX（XX现场提供），AP-GroUP为ZB,本部无线用户关联SSID后可自动获取地址，启用WEB认证方。6 .创建SSID（WLAN-ID2）为test-BSCJ（X（XX现场提供），AP-GrOUP为BSC,办事处无线用户关联SSID后可自动获取地址，启用802.IX认证方式。7 .为了减轻ACl的负担，因此AC2为主用AC,ACl为备用AC。8 .AP与AC1、AC2均建立隧道，当AP与主用AC失去连接时能无缝切换至备用AC并提供服务。9 .避免链路不稳定，导致AP工作不正常，总部启用无线AP边缘感知功能。10 .在同一个AP中的用户在某些时候出于安全性的考虑，需要将他们彼此之间进行隔离，实现用户之间彼此不能互相访问，配置同下用AP户间隔离功能。11 .无线用户启用本地转发模式。12 .认证服务器（IP：192.1.100.100）建立总部认证用户USerl,user2,分部认证用户user3,user4分别对应WEB、DOTIX认证；（四）出口网络配置1.总部出口网关上配置访问控制列表AeL120,仅允许用户在周一到周五的上班时间（命名为WOrk,9:00至17:00）通过NAPT访问互联网，NAPT映射到互联网接口上，服务器上网不受限制。2 .办事处出口网关上配置访问控制列表ACL120,允许用户通过NAPT访问互联网，NAPT映射到互联网接口上。3 .办事处网关上配置端口映射，使ACl（ILl.0.204）设备的SSH服务可以通过互联网被访问，映射地址为197.1.0.5:2222。4 .在总部网关上启用WebPOrtal认证服务，并创建userKUSer2。5 .无线用户和服务器不需要进行WEB认证即可访问互联网。6 .部署L2TP隧道进行总部对办事处路由的对接验证，验证用户名密码均为test,L2TP隧道密码为test;L2TP用户地址池为10.L2.110.1.2.254;L2TP隧道中承载OSPF协议，使其总部与办事处通过OSPF进行路由交互，区域号1。7 .部署IPSeC对L2TP隧道中的业务数据加密；IPSeCVPN需要采用传输模式，预共享密码为test,加密认证方式为ESP-3DES、ESP-MD5-HMAC,DH使用组2。（五）网络运维配置1 .完成整网连通后，进入网络监控运维阶段，运维软件已安装在PCl的虚拟机OPMSrv中（访问运维平台的URL为http192.1.100,100）；通过运维平台监控公司总部网络内所有设备（具体设备：SKS3-S4、EG2、AC2）。2 .通过运维平台将A公司数据中心的被监控设备纳入监控范围；通过拓扑配置功能，将公司总部和A公司数据中心的网络拓扑配置到平台中。3 .将公司总部S3、S4和互联网EG2的两条链路作为重点监测链路，纳入链路监控；自定义监控大屏（名称：Chinaskills,network）,将网络拓扑、设备运行状态（CPU使用率）、链路运行状态实时显示在大屏中。（六）SDN网络配置1 .SDN控制器登录地址：192.168.1.2/24,默认用户密码为admintesW123o2 .使用S7/S8/S9构建SDN网络，S8/S9连接SDN控制器的6653端口。3 .通过SDN控制器手工给S8下发一条流表项名称为drop的流表，执行动作为丢弃，并在交换机上查看流表，测试普通PC禁止Ping通高性能PC。4 .通过SDN控制器流表管理实现PC1/PC2与分部各核心网段互联互通。附录L拓扑图附录2：地址规划表设备接口或VLANVLAN名称二层或三层规划说明SlVLANlOOfficelOGiO/1至Gi04办公网段VLAN200ffice20Gi0/5至Gi0/8办公网段VLAN300ffice30Gi09至Gi012办公网段VLAN40Office40Gi013至Gi016办公网段Gi023SDN-Manage192.168.1.3SDN管理网段S2VLANlOOfficelOGiO/1至Gi0/4办公网段VLAN20Office20Gi0/5至Gi0/8办公网段VLAN300ffice30Gi0/9至Gi012办公网段VLAN400ffice40Gi013三Gi016办公网段Gi023SDN-Manage192.168.1.4SDN管理网段S3VLANlOOfficelO192.1.10.252/24办公网段VLAN200ffice20192.1.20.252/24办公网段VLAN300ffice30192.1.30.252/24办公网段VLAN400ffice40192.1.40.252/24办公网段VLAN50AP192.1.50.252/24无线
