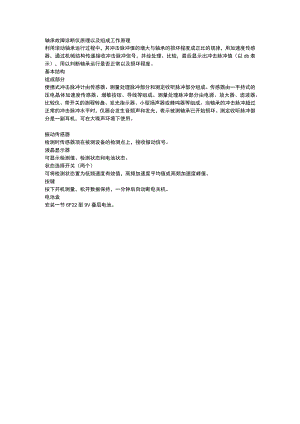

轴承故障诊断仪原理以及组成工作原理利用滚动轴承运行过程中，其冲击脉冲值的增大与轴承的损坏程度成正比的规律，用加速度传感器，通过机械结构传递接收冲击脉冲信号，并经处理、比较，最后显示出冲击脉冲值（以db表示），用以判断轴承运行是否正常以及损坏程度。基本结构组成部分便携式冲击脉冲计由传感器、测量处理脉冲部分和测定收听脉冲部分组成。传感器由一手持式的压电晶体加速度传感器、增敏按钮、导线等组成。测量处理脉冲部分由电源、放大器、滤波器、比较仪、带开关的测程转盘、发光指示器、小型扬声器或蜂鸣器等组成。当轴承的冲击脉冲超过正常的冲击脉冲水平时，仪器会发生音频声和发光，表示被测轴承已开始损坏。测定收听脉冲部分是一副耳机，可在大噪声环境下使用。振动传感器检测时传感器顶在被测设备的检测点上，接收振动信号。液晶显示器可显示检测值、检测状态和电池状态。状态选择开关（两个）可将检测状态置为低频速度有效值，高频加速度平均值或高频加速度峰值。按键按下开机测量，松开数据保持，一分钟后自动断电关机。电池盒安装一节6F22型9V叠层电池。
