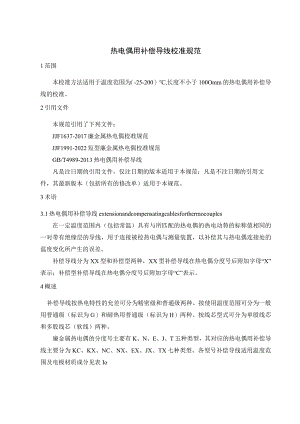

热电偶补偿导线校准规范.docx

热电偶用补偿导线校准规范1范围本校准方法适用于温度范围为（-25-200）,长度不小于100Omm的热电偶用补偿导线的校准。2引用文件本规范引用了下列文件：JJF1637-2017廉金属热电偶校准规范JJF1991-2022短型廉金属热电偶校准规范GB/T4989-2013热电偶用补偿导线凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语3.1热电偶用补偿导线extensionandcompensatingcablesforthermocouples在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用于连接被校热电偶与测量装置，以补偿其与热电偶连接处的温度变化所产生的误差。补偿导线分为XX型和补偿型两种，XX型补偿导线在热电偶分度号后附加字母“X”表示；补偿型补偿导线在热电偶分度号后附加字母“C”表示。4概述补偿导线按热电特性的允差可分为精密级和普通级两种。按使用温度范围可分为一般用普通级（标识为G）和耐热用普通级（标识为H）两种。按线芯型式可分为单股线芯和多股线芯（软线）两种。廉金属热电偶的分度号主要有K、N、E、J、T五种类型，其对应的热电偶用补偿导线主要分为KC、KX、NC、NX、EX、JX、TX七种类型。各型号补偿导线适用温度范围及电极材质成分见表Io表1补偿导线适用温度范围及电极材质成分型号适用温度范围使用分类配用热电偶电极成分正极负级KCKCA0-100GKKPCA（铁）KNCA（铜银22）KCA0-200HKKPCA（铁）KNCA（铜银22）KCB0-100GKKPCA（铁）KNCA（铜银22）KX-20100GKKPX（银铭10）KPX（锲硅3）KX-25-200HKKPX（银铭10）KPX（锲硅3）NC0-100GNNPC（铁）NPC（铜银18）NC0-200HNNPC（铁）NPC（铜银18）NX-20-100GNNPX（银铭14硅）NPX（银硅4镁）NX-25-200HNNPX（银铭14硅）NPX（银硅4镁）EX-2（MoOGEEPX（银铭10）EPX（铜银45）EX-25-200HEEPX（银铭10）EPX（铜银45）JX-20-100GJJPX（铁）JPX（铜银45）JX-25-200HJJPX（铁）JPX（铜银45）TX-20-100GTTPX（铜）TPX（铜银45）TX-25-200HTTPX（铜）TPX（铜银45）注：使用分类标识为G,是一般用普通级；标识为II,是耐热用普通级。5计量特性1.1 温度示值误差热电偶用补偿导线在适用温度范围内，（0-70）最大允许误差应不超过±0.2,其他适用温度范围应不超过±0.3注：以上计量特性要求仅供参考，不作为判定依据。6通用技术要求6. 1外观补偿导线的结构通常应包含线芯、绝缘层、护套或加屏蔽层、信息标识。线芯及绝缘层表面应色泽均匀，电极平整，电极应无明显氧化，无机械损伤。补偿导线应有制造厂名，型号规格，使用温度范围等信息标识，信息要清晰牢固。7校准条件6.1 环境条件环境温度：（1535）,相对湿度：（1585）%0周围除地磁场外，应无影响校准的气流扰动和外电磁场的干扰。6.2 测量标准及其他设备7. 2.1测量标准见表2,也可用扩展不确定度满足要求的其他测量标准。表2测量标准仪器设备名称技术要求用途标准伯电阻温度计二等标准器7.2.2其他设备见表3。表3其他设备序号仪器设备名称技术要求用途1恒温设备有效工作区域任意两点温差小于0.2温度波动度±0.01°C10min0提供恒定的均匀温场2电测仪器MPE:±0.02%分辨力不低于1PV0测量补偿导线的热电动势MPE:±0.02%分辨力不低于0.1m0测量二等标准粕电阻温度计的电阻值3多通道转换开关各路杂散电势及各路杂散电势之差均不大于0.5Vo测量过程中各通道的切换4参考端恒温器恒温器深度应不小于200m,工作区域温度变化为（0±0.1）为参考端提供0C的有效恒温环境5热电偶测量端焊接设备焊接补偿导线测量端6金属直尺量程不小于1000mm测量补偿导线长度8校准项目和校准方法8.1校准项目热电偶用补偿导线的示值误差。8. 2校准方法8 .2.1校准前检查应对补偿导线外观结构及标识进行检查，各项应符合6.1的要求。补偿导线正负电极长度均不小于100OInn1。9 .2.2校准温度点在测量温度范围内，参照表4至少选取3个校准温度点，也可以根据客户要求选择其他校准温度点。表4校准温度点的选择类型温度范围/C校准温度点/G一般用普通级(-20-100)(-20,0、20、50、100)H耐热用普通级(-25-200)(-25、0、20、50、100、200)8.2.3测量端的连接方法选择补偿导线一端，除去约IOmm的绝缘外皮，将两个电极裸露电极材料部分表面绝缘物清除，用热电偶焊接机将补偿导线的正负极焊接形成测量端，要求焊点牢固、呈球状、表面光滑、无气孔、无夹渣。8. 2.4参考端的连接方法将剥去绝缘层的铜导线一端与补偿导线正负极分别连接，置入装有酒精或变压器油的玻璃试管内，再均匀地插入参考端恒温器内。参考端插入深度均不小于150mmo在测量过程中插入深度应保持一致，铜导线的另一端通过转换开关与电测仪器连接。8. 2.5补偿导线的校准将补偿导线的测量端与测量标准置于恒温设备有效均匀温度场区域，且全部测量端感温点应保持在同一水平位置，插入深度应不小于200mm。测量接线如图1所示。电测仪器辑换开关图1补偿导线校准接线参考图校准时，在校准度点恒温温槽温度要控制在±1以内，温度变化不超过0.1min时（以测量标准示值作为依据）按顺序依次测量读数，读数顺序为：标准一被校If被校2一一被校nI标准一被校1被校2一一被校n各温度点的校准次数应不少于4次（两个循环），读数前后，恒温槽内温度波动不大于02（以测量标准示值作为依据）。9数据处理9.1被校补偿导线各校准温度点的热电动势值计算公式：-W-WC被"）=e被+被U）（1）dtn其中：RWt=旦（2）式中：e被一一被校补偿导线在校准温度点，的热电动势，mV；e被(")一被校补偿导线在实际温度”测得热电动势的算术平均值，mV；叱。一一标准钳电阻温度计分度表给出的温度f对应的电阻比；网一一温度t时的电阻比；Rt标准钳电阻温度计在温度f时，测得电阻的算术平均值，Q；一一标准钳电阻温度计在水三相点的电阻，Q；外一一电阻比随温度的变化率，二VdtAn(Z)一一被校热电偶在校准温度点t的微分热电动势，V°C09.2被校补偿导线各校准温度点的温度示值误差计算公式：=-×1000(3)被10校准结果表达经校准的热电偶用补偿导线出具校准证书，校准记录及校准证书的结果页信息和格式参见附录C和附录及11复校时间间隔由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸多因素所决定，因此送校单位可根据实际情况自主决定复校的时间间隔。建议复校时间间隔最长不超过1年。附录AKxNvE、J、T热电偶用补偿导线参考函数K、N、E、J、T分度号热电偶用补偿导线各校准温度点热电动势参考函数见表A.1。表A.1K、N、EkJ、T热电偶用补偿导线热电动势参考函数表校准点/热电动势/UV分度号KNEJT-40-1527-1023-2255-1961-147500000020798525119210197905020231340304825852036100409627746319526942792008138591313421107799288K、N、E、J、T分度号热电偶用补偿导线各校准温度点热电动势率参考函数见表A.2。表A.2K、N、E、J、T热电偶用补偿导线微分热电动势率参考函数表校准点/微分热电动势uvC分度号KNEJT-4036.724.853.947.534.9039.525.958.750.438.72040.326.660.551.540.35041.227.763.252.842.810041.429.667.554.446.820040.033.074.055.553.1附录B热电偶用补偿导线示值误差计算示例使用二等标准的电阻温度计作为测量标准，在20C校准温度点附近，对EX型一般用普通级补偿导线进行校准，校准时参考端为00C0测的标准伯电阻温度计电阻的算术平均值为27.4859,被校补偿导线热电动势的算术平均值为1.178mV,从标准伯电阻温度计检定证书中查得,水三相点的电阻值为25.4667,分度表给出为1.07948751,电阻比的变化率为0.0039642273Ie1从分度表中查询得到被校补偿导线的热电动势值为1.192mV,微分热电势值为60.5V°Co计算在20C时被校补偿导线热电动势值及示值误差。20C时，被校补偿导线热电动势值计算公式为：-W-W0被=«被"实）+旅X被= 1.178+×60.5÷1000=1.181 mV1.07948751-27.4859÷25.46670.00396422731热电动势误差为:(r)=(r)-(r)=l.181-1.192=-0.011mV换算热电动势误差的等效温度值为:&被(r)-0.011X1000=-0.27 附录C热电偶用补偿导线校准原始记录参考格式测量标准器信息仪器名称型号规格出厂编号准确度等级溯源证书号有效日期校准依据：测量范围：校准地点：室温c,相对湿度%委托单位：型号规格：出厂编号：证书编号：校准温度点/tC标准温度/C读数顺序实测值/mV1234平均值（m¥）微分电动势值（hV/C）实际热电动势值（InV）E*(mV)温度示值误差（C）扩展不确
