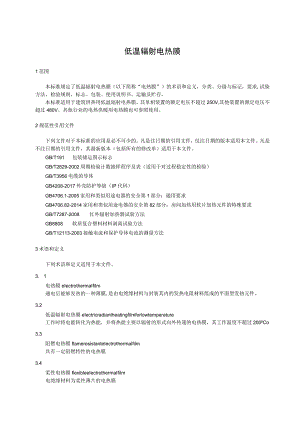

低温辐射电热膜1范围本标准规定了低温辐射电热膜（以下简称“电热膜”）的术语和定义，分类、分级与标记，要求,试验方法，检验规则，标志、包装、使用说明书、运输及贮存。本标准适用于建筑供热用低温辐射电热膜，其单相装置的额定电压不超过250V,其他装置的额定电压不超过480V。其他行业的电热供暖用电热膜也可参照使用。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3956电缆的导体GB4208-2017外壳防护等级（IP代码）GB4706.1-2005家用和类似用途电器的安全第1部分：通用要求GB4706.82-2014家用和类似用途电器的安全第82部分：房间加热用软片加热元件的特殊要求GB/T7287-2008红外辐射加热器试验方法GB8808软质复合塑料材料剥离试验方法GB/T12113-2003接触电流和保护导体电流的测量方法3术语和定义下列术语和定义适用于本文件。3. 1电热膜eIectrothermaIfiIm通电后能够发热的一种薄膜,是由电绝缘材料与封装其内的发热电阻材料组成的平面型发热元件。3.2低温辐射电热膜eIectricradiantheatingfiImforlowtemperature工作时将电能转化为热能，并将热能主要以辐射的形式向外传递的电热膜，其工作温度不超过200Co3.3阻燃电热膜flameresistanteIectrothermaIfilm具有一定阻燃特性的电热膜3.4柔性电热膜flexibleeIectrothermaIfiIm电绝缘材料为柔性薄片的电热膜刚性电热膜rigidelectrothermalfiIm电绝缘材料为刚性薄片（或板）的电热膜。3.6金属基电热膜metaIbasedeIectrothermaIfilm发热电阻材料为金属材质的电热膜3.7无机非金属基电热膜inorganicnonmetaIbasedeIectrothermaIfiIm发热电阻材料为无机非金属导电材料的电热膜3.8高分子电热膜polymerbasedeIectrothermaIfiIm发热电阻材料为导电高分子材料的电热膜。3.9功率密度powerdensity电热膜的有效发热表面上单位面积的功率。3. 10正常工作normaIoperation当电热膜与电源连接时，其按正常使用条件进行工作的状态。3.11稳定工作状态conditionofadequateheated电热膜在正常工作条件下通电升温达到热平衡的工作状态。3.12工作温度workingtemperature电热膜在正常工作条件下以额定工作电压工作并且达到稳定工作状态后，其表面的平均温度。3.13上限工作温度maximumworkingtemperature电热膜在正常工作条件下以额定工作电压工作并且达到稳定工作状态后，其表面可能达到的最高温度。3.14电一热辐射转换效率eIectric-to-radiantpowertransferefficiency电热膜在额定电压下工作直至达到稳定工作状态后，将输入的电功率转换成输出的总辐射通量的百分比。3.15电源引线supplyleads用于将电热膜连接到固定布线的一组电线。电极electrode安装在电热膜内，为发热材料供电的导电部件。3. 17安全特低电压safetyextra-lowvoltage导线之间以及导线与地之间不超过42V的电压，其空载电压不超过50V。4分类、分级与标记4.1分类电热膜按封装的电阻材料可分为金属基电热膜（JM）、无机非金属基电热膜（WM）（包括碳纤维电热膜、油墨电热膜等）和高分子电热膜（GM）。4.2分级电热膜按照防火等级可分为阻燃电热膜（Z）和普通电热膜（P）。4. 3标记4. 3.1电热膜的标记如下:上限工作温度，单位为摄氏度（C）功率密度，单位为瓦每平方米（Wm2）额定工作电压，单位为伏特（V）电阻材料分类代号阻燃分级代号产品代号（D）4. 3.2示例示例：额定电压为220V,功率密度为100oWin2,上限工作温度为160C的阻燃金属基电热膜，表示为DZ川220-100OT60。5要求5.1外观电热膜表面应光滑、平整，不应有明显的气泡，无划伤、脆化、破裂、变形、分层、污染等明显缺陷。5. 2尺寸偏差电热膜的尺寸（长度、宽度）偏差不应超过标称尺寸的1以5. 3功率偏差电热膜在正常工作条件下工作，其输入功率和额定功率的偏差不应超过±10%。5. 4工作温度电热膜在正常工作条件下工作直至建立稳定工作状态，其表面的温度不应超过产品的上限工作温度，电热膜的工作温度应与应用工况相适应。5. 5温度不均匀度电热膜在正常工作条件下工作直至建立稳定工作状态，其表面的最高温度与最低温度之差不应大于6或平均温度（C）的10%,取两者间的更大值。5.6电极与阻性材料连接可靠性电热膜在正常工作条件下工作直至建立稳定工作状态，其电极任何一点温度均不应大于电热膜的工作温度。5.7异常温度电热膜以L12倍额定电压工作直至建立稳定工作状态，维持8小时，工作期间最高温度不应超过上限工作温度的L2倍，并不应出现破裂、显著变形、分层等现象。在经过6.8的试验后，电热膜在室温放置24h,功率变化率不应大于初始值的±10%,并应能经受电极与阻性材料连接可靠性、泄漏电流、电气强度和耐热、耐燃的检查。5.8绝缘电阻冷态绝缘电阻电热膜的冷态绝缘电阻均不应小于50lQ。5.8.2热态绝缘电阻电热膜的热态绝缘电阻均不应小于50MQ。5.9工作温度下的泄漏电流和电气强度5.9.1工作温度下的泄漏电流电热膜在正常工作条件下的泄漏电流不应大于0.1（°5.9.2工作温度下的电气强度电热膜在正常工作条件下对其施加频率为50Hz、3000V的交流试验电压，历时Ilnin,不应出现击穿和闪络现象。工作在安全特低电压的电热膜，施加频率为50Hz,50Ov的交流试验电压，历时Iinir1,不应出现击穿和闪络现象。1.10 耐潮湿1.10.1 防水等级电热膜及其配套电源线的防水等级应至少为IPX7。1.10.2 潮湿状态下的泄漏电流电热膜在潮湿状态下的泄漏电流不应大于0.10m01.10.3 3潮湿状态下的电气强度电热膜在潮湿状态下应能承受频率为50Hz、3000V的交流试验电压，历时IInirb不应出现击穿和闪络现象。工作在安全特低电压的电热膜，施加频率为50Hz,500V的交流试验电压，历时Inlin,不应出现击穿和闪络现象。1.11 电源引线和连接1.11.1 电热膜引出线电热膜引出线宜采用低烟无卤阻燃线缆，引出线与电热膜的连接应采用压接、钾接、熔焊等方式可靠连接。1.11.2 11.2导线的标称横截面积电热膜电源引线的导线标称横截面积应符合GB4706.1中表11的规定。1.11.3 抗拉伸性能电热膜引出线应能经受不小于100N的拉力，试验后电热膜不应出现明显变形、位移、断裂等现象。1.12 耐热、耐燃电热膜发热元件和配套电源线应达到分级要求。1.13 剥离强度柔性电热膜的电绝缘材料与柔性薄片之间的剥离力不应小于3.ONo1.14 冷弯曲性能柔性电热膜经过6.15的试验后，不应出现脆化、破裂、变形、分层等现象，并应能经受电气强度的检查。1.15 冷折性能柔性电热膜经过6.16的试验后，不应出现绝缘层断裂、变形、分层等现象，并应能经受电气强度的检查。1.16 耐低温性能电热膜在经过6.17的试验后，不应出现脆化、破损、变形、分层等现象，应能满足外观、功率偏差、工作温度、电极与阻性材料连接可靠性和电气强度的检查。1.17 抗冲击性能刚性电热膜经过6.18的试验后，不应出现破裂现象，并应能承受电气强度的检查。1.18 坠落刚性电热膜经过6.19的试验后，不应出现破裂现象，并应能经受电气强度的检查。1.19 电-热辐射转换效率电热膜的电-热辐射转换效率不应小于60机5. 20工作寿命电热膜在正常工作使用状态下的寿命不应小于30000h.6试验方法5.1 试验条件5.1.1 除非另有规定，否则应在下列条件下进行试验：a）不考虑对温度敏感的温控器装置；b）对于需要现场切割的电热膜，测试应在连接电源引线并保护好其边缘后进行；c）环境温度一般为20°C±5C,测量电热膜功率和温度的试验环境温度为20°C±2C;d）空气相对湿度不大于85%；e）实验室内空气无明显对流；f）电热膜试件的长度宜在50Omm1000Innl之间，宽度根据生产厂家的说明，6.13和6.14的试验试件按照其试验方法标准的规定。5.1.2 柔性电热膜需要5个样品进行试验，刚性电热膜需要6个样品进行实验：a） 6.2、6.3、6.4、6.5、6.6、6.7、6.8的试验在一个样品上进行。b） 6.9、6.10、6.11的试验在一个样品上进行。c） 6.12、6.13、6.14的试验在一个样品上进行。d） 6.15、6.16、6.17的试验在一个样品上进行。e） 6.18、6.19的试验在一个样品上进行。f） 6.20、6.21的试验在一个样品上进行。6. 2外观视检。7. 3尺寸偏差将电热膜放在平整的基准平面上，用精度为InInl的卷尺测量，分别测量每一边。8. 4功率偏差应按GB/T7287-2008中第11章规定的方法进行试验。9. 5工作温度10. 5.1测温点分布电热膜测温点的分布示意图见图1。注：温度值，摄氏度（）。6.5.2试验步骤电热膜试件在额定工作电压下工作，使其升温达到稳定工作状态后，按GB/T7287-2008中第8章规定的方法依次测量图1所示的9个测试点的温度值，记录9个测试点的温度值，取9个测试点温度的算术平均值为电热膜的工作温度。6.6温度不均匀度电热膜经过6.5的试验后，取9个温度值中的最大值和最小值，计算其差值。6.7电极与阻性材料连接可靠性将电热膜悬空固定在测试架上，确定测温距离使电热膜辐射面处于辐射测温仪视场中间。根据电热膜辐射面几何中心处的法向全发射率n调节辐射测温仪进行法向全发射率n修正。给试样施加额定工作电压，电热膜处于稳定工作状态后用辐射测温仪测量电热膜的工作温度及电热膜电极各点温度，计算其差值。6. 8异常温度7. 8.1试验装置测试槽示意图如图2所示，包括绝热材料和测试槽。8. 8.1.1绝热材料绝热材料应有足够的耐热等级，测试过程中应保持稳定，不应出现变形、塌陷等问题。上下绝热层材料边缘应至少超过被测试件边缘100nIn1,且应紧贴被测试件，尽量消除各层之间的缝隙。上下绝热层材料的绝热效果应满足：d=1.0±5%(m2kw),其中d为绝热层的厚度(m),人为绝热层的导热系数(w(mk)o9. 8.1.2测试槽测试槽四个侧面应全部封闭，其材质应为厚度约为20nlm的防火胶合板。10. 8.2试验步骤电热膜在正常工作条件下工作，调整供电电压，使输入电压等于额定电压的1.12倍，升温达到稳定工作状态，持续通电保持8h,用热电偶温度计测量如图1
