建筑室内装饰用接缝胶.docx

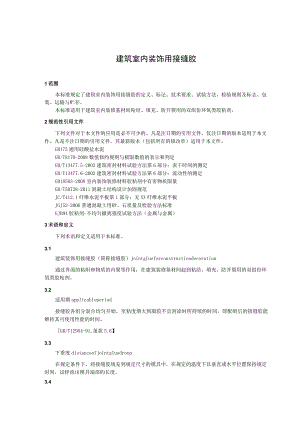

建筑室内装饰用接缝胶1范围本标准规定了建筑室内装饰用接缝胶的定义、标记、技术要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于建筑室内装修基材间粘结、填充、防开裂用的双组份环氧类胶粘剂。2规范性引用文件下列文件对于木文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB/T8170-2008数值修约规则与极限数值的表示和判定GB/T13477.5-2002建筑密封材料试验方法第6部分：表干时间的测定GB/T13477.6-2002建筑密封材料试验方法第6部分：流动性的测定GB18583-2008室内装饰装修材料胶粘剂中有害物质限量GB/T50728-2011混凝土结构设计加固规范JC/T412.1纤维水泥平板第1部分：无XX纤维水泥平板JGJ52-2006普通混凝土用砂、石质量及检验方法标准GJB94胶粘剂-不均匀撤离强度试验方法（金属与金属）3术语和定义下列术语和定义适用于本标准。3.1建筑装饰用接缝胶（简称接缝胶）jointglueforconstructiondecoration通过界面的粘附和物质的内聚等作用，在建筑装修基材间起到粘结、填充、防开裂用的双组份环氧类胶粘剂。3.2适用期applicableperiod接缝胶各组分混合均匀开始，至粘度增大到凝胶不宜刮涂时所持续的时间，即配制后的接缝胶能维持其可使用性能的时间。GB/T12954-91,条款5.6】3.3下垂度distanceofjointgluedroop在规定条件下，将接缝胶填充到规定尺寸的模具中，在规定的温度下以垂直或水平位置保持规定时间，试样流出模具端部的长度。3.4不均匀扯离强度(金属与金属)uneventearstrengthofadhesivebonds(metaltometal)试块(金属厚块)和试片(金属薄片)胶接的试样在承受不均匀扯离荷载时单位胶接宽度所承受的最大荷载，以N/cm表示。GJB96-84,定义2】3.5白度保留率WhitenCSSretentionrate用白度仪在试板中间槽内填满接缝胶上底子层测得的白度值与直接在试板上的腻子层测得的白度值的比值，以百分比表示。4技术要求4.1 外观接缝胶各组分分别搅拌后应为细腻、均匀粘稠液体或音状物，不应有离析、颗粒、凝胶和结块。4.2 物理力学性能接缝胶的物理力学性能应符合表1的规定。表1物理力学性能序号项目技术指标1表干时间/h22适用期min>303下垂度mm垂直3水平无变形4白度保留率/%2955不均匀扯离强度/(kNm)>106与混凝土的正拉粘结强度/MPa22.54.3 有害物质限量接缝胶的有害物质限量应符合表2的规定。表2接缝胶有害物质限量序号项目技术指标1游离甲醛含量/(gkg)0.502苯/(gkg)5.03甲苯+二甲苯/（gkg）1504总挥发性有机物/（gL）700注：应分别测定各组分产品中相应参数的含量，再按产品规定的配比计算混合后的总量5试验方法5.1 标准试验条件实验室标准试验条件：温度（23±2）,相对湿度（50±5）%。所有试验前，试样应在标准条件下放置24h以上。5.2 数值修约按GB/T8170-2008中修约值比较法进行。5.3 混凝土基材将水泥（符合GB175要求，强度等级为42.5级的普通硅酸盐水泥）、砂子（符合JGJ52要求的中砂）和水按1:2.5:0.4的比例（质量比）倒入容器内搅拌均匀至呈浆状，将砂浆倒入70mX70mX40mm金属（或其他硬质材料）模具内压实成型，放置24h后脱模，放入水中养护14d后取出于室温干燥，然后在标准环境下静置7d备用。试块使用前，应以专用的机械切出深度4mm5mm的预切缝，缝宽约2mm如图2所示。预切缝围成的方形平面，其净尺寸应为40mm×40mm,并应位于试块的中心。混凝土试块的粘贴面（方形平面）应作打毛处理。打毛深度应达骨料新面，且手感粗糙，无尖锐突起。试块打毛后应清理洁净，不得有松动的骨料和粉尘。单位为亳米l-2图1混凝土试块形式及尺寸1混凝土试块；2预切缝5.4 试件制备制备前，试样应在标准条件下放置24h以上。按生产方给定的配比准确称量各组分试样后立即搅拌均匀，注意避免混入空气，然后尽快成型试件。用剩的试样不得继续使用。制作粘结成型的试件时，将搅拌好的接缝胶分别涂膜在两块粘结基材上，对合时轻轻按压，确保粘结面均匀。5.5 不均匀撤离强度、与混凝土的正拉粘结强度的固化条件制备好的试件应放置在标准条件下固化168h后测试。5.6外观目测观察。5.7 表干时间按GB/T13477.5-2002中B法的规定试验。5.8 适用期按附录A进行。5.9 下垂度按GB/T13477.6-2002中6.1试验，试件在23和40恒温箱中放置24h。5.10 白度保留率按附录B进行。5.11 不均匀撤离强度按GJB94试验。5.12 与混凝土的正拉粘结强度按GB/T50728-2011附录G试验。5.13 有害物质限量按GB/T18583-2008中4.1、4.2、4.3、4.6的方法试验。6检验规则6.1 检验分类6.1.1 出厂检验出厂检验项目为外观、适用期、下垂度、白度保留率、与混凝土的正拉粘结强度。6.1.2 型式检验型式检验项目包括本标准第4章规定的全部项目。有下列情况时应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如材料、工艺有较大改变，可能影响产品性能时；c）产品停产半年后，恢复生产时；d）出厂检验结果与上次型式检验结果有较大差异时；e）正常生产1年时。6.2 组批以同一品种，同一配比生产的每釜产品为1批。6.3 抽样在同批产品中分别随机抽取1组包装，样品总量不少于2kg。6.4 检验结果的判定检验结果符合第4章全部要求时，则判该批产品合格。如果有2项或以上不合格，则判该批产品不合格。如果有1项不合格，允许在同批产品中加倍抽样进行单项复:检，如该项仍不合格，则判该批产品不合格。7标志、包装、运输和贮存7.1 标志接缝胶产品每个包装均须有标志。标志应包含以下内容：a）接缝胶产品名称、商标；b）产品标记；c）生产单位名称；d）生产批号及生产日期；e）净质量，外包装应注明包装数量；f）使用说明、保质期（或是失效期）；g）有毒害组分应有相应标志。7.2 包装接缝胶应采用金属或塑料的密封容器包装，容量应留出必要的安全空间，按组分配套分装。容量可为lkg、2kg或其他供需双方商定的数量。成件包装可采用木箱或纸箱。7.3 运输接缝胶产品运输前应检查包装容器的严密性。运输时应轻拿轻放，防止撞击、重压和倒置。7.4 贮存接缝胶应在阴凉、干燥、通风的室内贮存，分类分批堆放，严禁暴晒。产品自生产之日起，贮存期不少于1年。超过保质期的产品经检验合格后方可使用。附录A（规范性附录）适用期的测定方法A.1仪器：恒温水浴：能保持给定温度±0.5；天平：感量0.001g;A. 2操作步骤：将适量试样倒入IoomL烧杯，加入规定量固化剂，制成50g混合物。以加入固化剂的试剂作为起始时间，随后把烧杯置于（23±0.5）°C的恒温水浴中，并使试样表面位于液面以下约2cm。不断观察试样，读取试样产生异状的时间，从起始时间到产生异状的时间即适用期。试样发生异状，指明显出现粘度上升、凝胶化、沉淀、分离、变色等有碍于胶粘剂使用的现象。A. 3结果表不：同一试样测定两次，求其平均值，以min表示。附录B（规范性附录）白度保留率的测定方法1.1 标准环境条件：实验室标准试验条件：温度（23±2）°C,相对湿度（50±5）%。1.2 仪器及材料：B. 2.1天平：感量0.01g。8. 2.2白度仪：精度0.01度。B. 2.3试板本标准中检验用试板采用符合JC/T412.1-2006中NAFHV级要求的无XX水泥平板,规格为43OmmXl50mmX（46）mm,中间槽规格为215mmX75mmX（46）mm,见图B.2,长度、宽度的尺寸偏差为±2mm;水泥板表面处理按GB/T9271中的规定进行。单位为亳米图B.2白度保留率用试板B.3操作步骤：B.3.1试样的制备：B.制备前，试样应在标准条件下放置24h以上。按生产方给定的配比准确称量各组分试样后立即搅拌均匀，注意避免混入空气，然后尽快成型试件。用剩的试样不得继续使用。B.3.2将接缝胶按规定的比例搅拌均匀，刮涂于试板中间槽内，填满且表面刮平。在标准环境下放置24h。24h后在整面试板上刮涂一层腻子，厚度约为2mm,再置于标准环境下养护168ho取出分别测定槽内填满接缝胶上腻子层的白度值(Wl)和直接刮涂在试板上腻子层的白度值(W2)o每组样品共成型2组试件。B.3.3结果计算试件的白度保留率按式(1)计算：W=W1X100/W2(1)式中：W一白度保留率，%；Wl一填满接缝胶槽上腻子层的白度值；W2一直接刮涂在试板上腻子层的白度值。
