人工影响天气火箭作业站点选址技术规范.docx

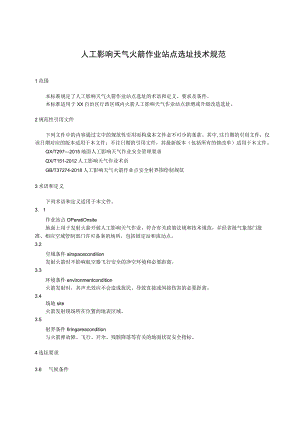

人工影响天气火箭作业站点选址技术规范1范围本标准规定了人工影响天气火箭作业站点选址的术语和定义、要求及条件。本标准适用于XX自治区行政区域内火箭人工影响天气作业站点新增或升级改造选址。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于木文件。QX/T2972015地面人工影响天气作业安全管理要求QX/T151-2012人工影响天气作业术语GB/T37274-2018人工影响天气火箭作业点安全射界图绘制规范3术语和定义下列术语和定义适用于本文件。3. 1作业站点OPeratiOnsite地面上用于发射火箭开展人工影响天气作业，符合有关政策法规和技术规范，并经省级气象部门批准、相应空域管制部门许可备案的场所，包括固定站和流动点。3.2空域条件airspacecondition发射火箭时不影响航空器飞行安全的净空环境和必要距离。3.3环境条件environmentcondition火箭发射时，其声光效应不会造成扰民、导致直接或间接伤害的必要距离。3.4场地site火箭发射现场所在位置的地表区域。3.5射界条件firingareacondition与火箭弹故障、飞行、开伞、残骸降落等有关的地面状况安全指标。4选址要求3.6 气候条件a）应根据当地气候特点及作业需求进行作业站点选址。b）应遵守作业影响区域目标区全覆盖、合理分布的原则进行作业站点选址。C）应根据当地降水天气系统主要来向，在受益对象的上风方选址。3.7 环境条件4. 2.1距离条件应满足以下要求：a）距离道路：1）距离铁路、高速公路2500m；2）距离省道2300m；3）距离县道250m；4） 距离乡道230mob）距离人口密集区或重要设施：1）距离居民区、学校2200m;2）距离畜禽类养殖场2200m；3）距离易燃易爆场站、有毒有害物质生产储存设施、文物古迹和军事设施等2500moc）距离国界线215km。d）作业站点间距215km。4. 2.2射界条件应满足以下要求：a）安全射界范围（方位角累加，不含重叠部分）45oob）安全射界边界与周边人口密集区或重要设施的距离2200moc）作业方向上1km内无人口密集区或重要设施。d）以发射方向为主轴，轴上距离发射点37"段（即发射仰角55°75°火箭开伞区范围）、在该段5km处左右方位各外延20°,在安全射界图上构成的扇区内（示意图参见附录C）,无高铁、高速公路及国道。注：人口密集区指城镇、村庄、学校等；重要设施指易燃易爆场站、有毒有害物质生产储存设施、高速公路、铁路、文物古迹和军事设施等。4.3 交通条件a）交通便利，道路畅通。b）通达道路基本硬化，宽度23mo4.4 通讯条件a）无线通信信号覆盖良好，移动、电信、联通至少有2路信号畅通。b）信号质量3G以上，远程监控无障碍，语音、文字、图像等信息收送迅速。c）非强磁场或高射频区域，应用GPS定位仪测定经纬度、海拔高度以及用指南针或手机测定正北方向无干扰。d）固定站应满足：距离宽带网络接口W3km。4.5 空域条件a）距离机场主跑道250km。b）航道边线水平距离220km。c）主航线水平距离210"。注：当以上距离不能满足需求时，以相应空域管制部门准予站点备案为准。4.6 场地条件a）作业平台承载基础牢靠稳固，地面平坦，土质坚硬，距离河、湖、水库堤岸边缘210ub）地势开阔，具备充足的载具方位调整、作业装备存放、作业人员安全操作空间。c）非洪水、泥石流、山体滑坡、高山落石等自然灾害高危区域。d）作业方向发射仰角50°以上空间无下列阻挡物：1）树木、山体等自然体；2）房屋、铁塔、风力发电塔杆等建（构）筑物；3）高压线、通信线缆。e）固定站应满足：水、电、有线网络接入方便可靠。5设立要求5.1 申报材料应满足以下要求：a）应有符合GB/T37274规定绘制的安全射界图。b）应按照规定的程序、格式申报，主要内容包括站点名称、经纬度、海拔高度、具体地址、站点属性等。c）作业站点名称不宜超过8个字符，不应少于2个字符，通常选取（县+）乡镇+村委名，有特指地名（如老虎岭水库）的，优先选用。5.2 投入使用应遵循以下要求：a）市级人工影响天气机构负责安全技术条件审核、现场核验和材料申报。b）省级气象主管机构负责站点设立审批。c）省级人工影响天气机构XX空域管制部门共同审核备案。d）省级人工影响天气机构作出技术批复并分配站点编号后方可启用。附录A（资料性）人工影响天气火箭弹弹道示意图图A.1给出了岷-98型火箭弹弹道示意。X射程e图A.1WR-98型火箭弹弹道示意图图，.2给出了21-11卜7型火箭弹（子母弹）弹道示意。图A.2ZBZ-HJ-7型火箭弹弹道示意图附录B（资料性）人工影响天气火箭弹理论最大射程数据表表B.1给出了火箭弹在海拔Om的理论最大射程数据。表B.1火箭弹在海拔Om的理论最大射程数据表火箭弹型号不同发射仰角的理论最大射程Ill85。80°75°70°65°60°55。WR-981793347349796273734581928826ZBZ-HJ-71600314045005700670075008100注：数据由火箭弹生产厂家提供。表B.2给出了火箭弹在不同海拔高度的理论最大射程增量系数。表B.2火箭弹理论最大射程增量系数表海拔范围m0V500500VloOo1000-<15001500-<20002000-<2500增量系数1.001.051.101.151.20注：WR-98型与ZBZ-HJ-7型火箭弹理论最大射程增量系数相同，数据由火箭弹生产厂家提供。附录C（资料性）人工影响天气火箭弹残骸理论降落区示意图图C.1给出了基于安全射界系统制作的火箭弹残骸理论降落区示意。人工影响天气火箭作业点安全射界图图C1人工影响天气火箭弹残骸理论降落区示意图参考文献1 QX/T17-200337mm高炮防雹增雨作业安全技术规范。2 QX/T340-2016人工影响天气地面作业单位安全检查规范。3 QX/T569-2020人工增雨（雪）地面催化剂发生器选址安装技术要求。4 DB45/T1540-2017人工影响天气火箭固定作业站建设技术规范。
