GZ-2022013正式赛题和评分标准完整版包括附件-2022年全国职业院校技能大赛赛项正式赛卷.docx

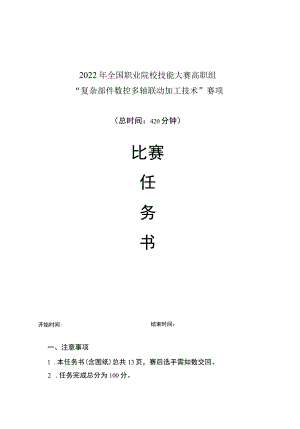

2022年全国职业院校技能大赛高职组“复杂部件数控多轴联动加工技术”赛项（总时间：420分钟）比赛任务书开始时间:结束时间：一、注意事项1 .本任务书(含图纸)总共13页，赛后选手需如数交回。2 .任务完成总分为100分。3 .参赛团队应在420分钟(7小时)时间内完成任务书规定内容。比赛时间到，比赛即结束，选手应立即停止操作，根据裁判要求离开比赛场地，不得延误。4 .选手不得在任何纸质材料中书写泄露参赛队信息的记号，一经发现取消竞赛资格。5 .选手进入赛场不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。6 .选手比赛中如出现下列情况时另行扣分：(1)操作过程中设备各部件之间发生严重撞击，影响运行，扣除总分10分，操作过程中发生机床主轴碰撞等严重事故的将取消竞赛资格。(2)在完成工作任务过程中计算机及软件损坏，经裁判组检测后；如非人为损坏，由裁判长根据现场情况决定技术支持人员进行处理；如属人为损坏参照第7点处理。7 .选手在完成工作任务过程中，因违规操作而损坏赛场设备及部件的总分扣除：工具砸向机床工作台面扣10分，损坏工、量具扣5分/件,损坏其它设施及零部件扣2分/个。8.选手扰乱赛场秩序，干扰裁判正常工作扣总分5分，情节严重者，经执委会批准，由裁判长宣布，取消竞赛资格。二、需要完成的工作任务任务1数字化工艺编制；任务2复杂部件造型；任务3数控多轴联动仿真加工；任务4辅助部件数控编程与加工；任务5数控多轴联动加工；任务6零件创新设计加工；任务7零、部件装配与调试；任务8职业素养与操作安全。三、具体任务及要求任务1数字化工艺编制根据以下要求，利用现场提供的CAPP软件进行数字化工艺编制。(1)按照后附图纸(DZOOOl-DZ0006)的零部件规划设计加工生产工序、刀具的配置、切削条件、加工效率等，然后在CAPP软件加工工艺过程卡片和加工工序卡片等模板中填写相关内容，要求按规范填写，可以选择插入工程标注符号。(2)按照后附图纸(DZOOOO)的装配要求，规划设计装配工艺过程,然后在CAPP软件V装配工艺卡片模板中填写相关内容。要求按规范填写，可以选择插入工程标注符号。(3)填写封面,、V加工目录清单模板。(4)完成以上全部内容后，将所有完成的工艺文件保存在计算机“U盘:2022复杂部件数控多轴联动技术场次赛位”文件夹下，文件名称为“工艺文件cxp”。(5)文件中不得出现泄露身份的信息，一经发现取消参赛资格。任务2复杂部件造型根据以下要求，利用现场提供的CAD/CAM软件等进行复杂部件的造型设计。(1)按照后附图纸(DZoOO5、DZ0006)的型面特点和曲面造型的需要，选用现场提供的CAD/CAM软件等建立零件的几何模型，进行复杂部件的造型设计。(2)完成以上全部内容后，将所有完成的文件保存在计算机“U盘：2022复杂部件数控多轴联动技术场次-赛位”文件夹下，文件名称为“造型DZoOo5.stp、造型DZOOO6.stp”，文件格式为stpo(3)文件中不得出现泄露身份的信息，一经发现取消参赛资格。注意：选手在保存该造型文件时，务必自行删除与创新设计相关的特征，对照图纸设计部分进行文件保存。如图1示例：保留双点划线框内图1双点划线区域位置示例任务3数控多轴联动仿真加工根据以下要求，完成复杂部件多轴联动编程与仿真。按照后附图纸(DZ0005xDZ0006)的技术要求，选手根据对DZ0005sDZOOO6零件的加工工艺安排，在CAM软件中编程、后置处理程序，在仿真软件中设置刀具、毛坯、加工坐标系等，然后导入后置处理的程序，进行仿真加工。(1)将仿真后的所有完成的文件汇总打包保存在计算机“U盘:2022复杂部件数控多轴联动技术场次-赛位仿真”文件夹下，项目名称为“仿真加工DZoOO5、仿真加工DZOOO6”。注意：项目文件要保证能在另一台电脑上能打开，并能进行过程仿真。(2)文件中不得出现泄露身份的信息，一经发现取消参赛资格。任务4辅助部件数控编程与加工根据以下要求，完成辅助部件的数控编程与加工。按照后附图纸(DZ0001-DZ0004)的技术要求，利用赛场提供的设备及零件毛坯,按照自行设计的工艺，自选数控编程方式，采用铳、钻、锋、钱等方式完成辅助零件的加工，并符合技术要求及保证加工精度。任务5数控多轴联动加工根据以下要求，完成复杂部件多轴加工。按照后附图纸(DZoOO5、DZ0006)的技术要求，将完成后置处理及仿真加工验证后的数控加工程序传输至加工中心，根据工艺选择相应的刀具完成复杂部件多轴加工。图2拉伸建模平面展开效果图选手将给定图案的文件(文件名：lunkuo.dxf)导入编程软件(文件已储存在选手领取的U盘中)，按图纸中的技术要求进行造型设计和加工。给定图案的拉伸建模平面展开效果图如图2所示。任务6零件创新设计加工根据要求，完成零件的创新设计并加工。根据赛场提供的毛坯和电机(可自带标准件)，按照工作任务和装配要求进行创新零件设计，最终实现由电机驱动创新设计部件，带动机构(辑轴)工作，完成铝箔轧花。创新设计的零件外观美观无毛刺。注意：创新设计需要在指定的双点划线区域内完成，不得超出区域破坏部件原有特征。任务7零、部件装配与调试根据图纸要求，完成已加工部件与相关辅助零件的装配及调试。按照后附图纸，利用赛场提供的标准件和工具，根据装配图纸要求，将加工完成零部件进行装配，并按技术要求调试，达到整体技术要求。最后用赛位提供的铝箔材料试压成型，要求试压2片与图纸(DZ0006)相符，将结果展示给裁判，裁判确认后再将装配好的部件拆散，分别装在现场提供的气泡密封袋中，自带的齿轮、键、相关标准件及试压好的2片铝箔也一起提交。任务8职业素养与操作安全考核选手在比赛过程中表现出的职业素养、安全规范等。(1)选手分工合作合理、工作细心细致；(2)执行自行设计的生产工艺步骤；(3)操作设备规范、生产效率较高；(4)正确使用工具、量具；(5)合理利用原材料及装配过程中正确消耗材料；(6)处理废弃物符合环保要求；(7)现场安全、文明生产。注：1.所有任务的完成时间都在竞赛时间内，包括装配试压。2.比赛结束时选手应在现场评分表中按手印，以确认自己的竞赛过程。四、图纸(DZOOOODZ0006)详见附件技力1.按自行设计的装配工成机构，空载运动灵活.2 .手动压印，试用0.2仅压成型并切割，要求从氏耳应与图纸展开图案一致.3 .创新设计部分，在指求进行创新零件设计并加I连接与固定，零件外观美西4 .启动电机，机构运行箔纸从底板表面送入，滚压向观察，图案形状和位置应5 .装配过程注意安全.g>4XR576135+0：05CCl+00732.5+0.027-0.18790123491n+0.0712+0.01e?o1.OIO>-、-0.3281.65CDE葬2、071.5的表面展开图为包裹平面轮廓线。其中轮廓I在图示线条的基础上两恻各偏置0.75DInb轮廓2、3、4提供CAD文件，通过U盘DXF文件导入，按图示要求定向定位，并在所提供线条的基础.上进行荀3、滚齿均匀分布，数量为52。4、滚动轴承装好后用手转动灵活、'F稳。5、未注圆角R5,未注倒角C0.5,未注线性公差±0.1,未注角度公看±0.5,6、所有展开图形及齿轮在071.砂卜圆而上凸起的高度为L85mu1、键槽及卡簧槽选手按需加工。2022年全国职业院校技能大赛高职组“复杂部件数控多轴联动加工技术'赛项任务评分表（任务1：数字化工艺编制）此项评分，由五位裁判同时打分，去掉一个最高分，去掉一个最低分，其余三个取分值平均分。加密号：评分内容评分标准配分裁判打分得分备注加工目录清单清单内容：6个图纸零件加装配图1A进10结比。判广分按科裁行打果硼BCDE机械加工工艺过程卡片1、工序内容按照比赛加工情况编写，各用件加工安排齐全，顺序合理。2、工序内容中具有图形元素与特征描述。3、夹具选择合理，定位基准符合基准选抻原则。3ABCDE零件1加工工序过1、工序卡片编号与工艺卡片对应，基本传息无误。2、工步内容完整，每一步加工的对象具羊形状特征描述，并说明加工要求。3、刀具号、刀具规格前后对应，主轴转退与切削速度按照VC=/1000进行计算，进给量与切削深度根据实际情况合理选择。3ABCDE零件2加工工序过程卡片3ABCDE零件3加工工序过程卡片.3ABCDE零件4加工工序过程卡片!3ABCDE零件5加工工序过程卡片3ABCDE零件6加工工序过程卡片3ABCDE装配工艺卡片1、装配卡片编号与工艺卡片对应，基本信息无误。2、装配过程完整、顺序安排合理。3ABCDE合计裁判签名：任务评分表（任务2：复杂部件造型）此项评分，由五位裁判同时打分，去掉一个最高分，去掉一个最低分，其余三个取分值平均分。加密号:任务二、复杂部件造型（20%）一、从动轴（10%）评分内容评分标准配分裁判打分得分备注零件造型模型文件命名正确，模型能顺利打开。1ABCDE模型特征与图纸要求一致。（造型包括两头部分，全部图纸元素）对比模型体积。允许误差土1500345ABCDEABCDE合计:裁判签名：二、主动轴（10%）评分内容评分标准配分裁判打分得分备注零件造型模型文件命名正确，模型能顺利打开。1ABCDE模型特征与图纸要求一致。（造型包括两头部分，全部图纸元素）对比模型体积。允许误差土1500345ABCDEABCDE合计：裁判签名：任务评分表（任务3：数控多轴联动仿真
