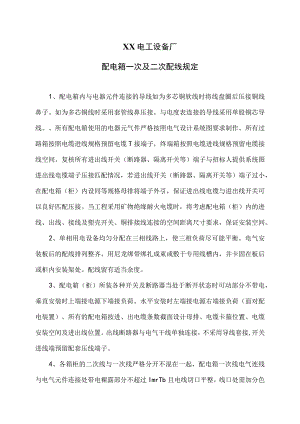

XX电工设备厂配电箱一次及二次配线规定1、配电箱内与电器元件连接的导线如为多芯铜软线时将线盘圈后压接铜线鼻子。如为多芯铜线时采用套管线鼻压接。与电度表连接的导线采用单股铜芯导线。、所有配电箱使用的电器元气件严格按照电气设计系统图要求制作。所有过路箱按照电缆进线规格预留电缆T接端子，终端箱按照电缆进线规格预留电缆接线空间。复核所有进出线开关（断路器、隔离开关等）端子与招标人提供系统图进出线电缆端子压接匹配情况，若进出线开关（断路器、隔离开关等）端子过小，在配电箱（柜）内设同等规格母排将端子外引，保证进出线电缆与进出线开关可以良好匹配压接。当工程采用矿物绝缘耐火电缆时，将考虑配电箱（柜）内的进线、出线、接线及塑壳开关、铜排接线连接的空间距离尺寸要求，保证安装空间。2、单相用电设备均匀分配在三相线路上，使三相负荷尽可能平衡。电气安装板后的配线排列整齐，用尼龙绑带绑扎成束或敷于专用线槽内，并卡固在板后或柜内安装架处。配线留有适当余度。3、配电箱（柜）所装各种开关及断路器当处于断开状态时可动部分不带电，垂直安装时上端接电源下端接负荷。水平安装时左端接电源右端接负荷（面对配电装置）。所有的配电箱按进、出电缆条数截面设计母排、电缆卡箍位置、电缆安装空间及进出线位置。出线断路器与电气干线单独连接，不采用导线套接,开关进线端预留配套压线端子。4、各箱柜的二次线与一次线严格分开不混在一起，配电箱一次线电气连线与电气元件连接处带电裸露部分不超过ImrTb且电线切口平整，线口处需加分色分相彩色护套，护口齐整，布线平直整齐。4、二次线按控制原理图做好标记；其中双电源互投箱可实现手动及自动两种功能。不同截面的2根导线不压接在同一端子上。配电箱（柜）内的电源指示灯应接在总开关前侧。指示灯采用图纸给定规格的指示灯。指示灯及按钮的颜色根据其用途按GB2682-81"电工成套装置中指志灯和按钮的颜色”的规定选择。5、配电箱上装有计量仪表、互感器及继电器时其二次配线使用铜芯绝缘电线，其截面保证不小于：电流回路2.5mm2,电压回路1.5mm2导线。接在活动门处的二次线采用铜芯多股软线，并在活动轴两侧留出余量后卡固。
