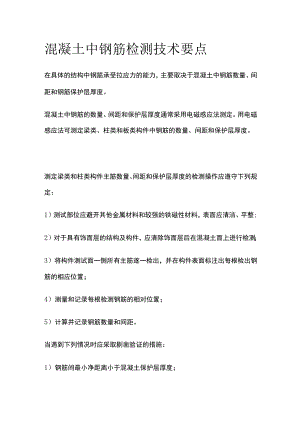

混凝土中钢筋检测技术要点在具体的结构中钢筋承受拉应力的能力，主要取决于混凝土中钢筋数量、间距和钢筋保护层厚度。混凝土中钢筋的数量、间距和保护层厚度通常采用电磁感应法测定。用电磁感应法可测定梁类、柱类和板类构件中钢筋的数量、间距和保护层厚度。测定梁类和柱类构件主筋数量、间距和保护层厚度的检测操作应遵守下列规定：1）测试部位应避开其他金属材料和较强的铁磁性材料，表面应清洁、平整;2）对于具有饰面层的结构及构件，应清除饰面层后在混凝土面上进行检测；3）将构件测试面一侧所有主筋逐一检出，并在构件表面标注出每根检出钢筋的相应位置；4）测量和记录每根检测钢筋的相对位置；5）计算并记录钢筋数量和间距。当遇到下列情况时应采取剔凿验证的措施：1）钢筋间最小净距离小于混凝土保护层厚度；2）混凝土（包括饰面层）含有或存在可能对钢筋检测造成误判的金属件；3）钢筋位置、数量或间距的测试结果与设计有较大偏差；4）缺少设计图纸或相关验收资料。对于墙板类构件应测定钢筋的间距，其检测可按下列步骤进行：1）根据尺寸大小，在构件上均匀布置测点，每个构件上的测区不少于3个；2）对连续7根钢筋进行测定，标出第一根钢筋和最后一根钢筋的位置,确定这两根钢筋的距离，计算出钢筋的平均间距；3）梁、柱类构件的箍筋可按此法检测。工程质量检测时应按下列规则对单个构件进行合格性判定：1）梁、柱类构件受力一侧钢筋实测根数少于设计根数时，评定该构件不合格；2）墙板类构件的平均间距大于混凝土结构工程施工质量验收规范GB50204-2005规定的允许偏差时该构件评定为不合格；3）梁、柱类构件的箍筋间距按墙板类构件钢筋间距规则判定。
