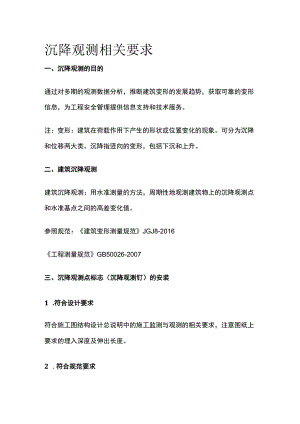

沉降观测相关要求一、沉降观测的目的通过对多期的观测数据分析，推断建筑变形的发展趋势，获取可靠的变形信息，为工程安全管理提供信息支持和技术服务。注：变形：建筑在荷载作用下产生的形状或位置变化的现象。可分为沉降和位移两大类。沉降指竖向的变形，包括下沉和上升。二、建筑沉降观测建筑沉降观测：用水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值。参照规范：建筑变形测量规范JGJ8-2016工程测量规范GB50026-2007三、沉降观测点标志（沉降观测钉）的安装1 .符合设计要求符合施工图结构设计总说明中的施工监测与观测的相关要求，注意图纸上要求的埋入深度及伸出长度。2 .符合规范要求(1)沉降观测标志应稳固埋设，高度宜高于室内地坪(±0面)0.20.5m为宜。对于建筑立面后期有贴面装饰的建(构)筑物，宜预埋螺栓式活动标志。(2)标志埋设前，要与建设、监理、设计进行沟通，了解建筑外墙装饰方式和使用的材料，并提前考虑建筑外墙装饰后要能够继续观测，使沉降观测资料的连续性不被破坏。3 .常见的沉降观测标志(1)规范上的(2)项目上常见的临时观测标志：最终完成效果：四、沉降观测的方法及仪器1 .沉降观测等级(精度等级)特等>一等>二等>三等>四等对于建筑基础和上部结构，沉降观测的精度不应低于三等。(以设计图纸上明确要求为准)2 .观测工具：水准仪，全站仪等3 .观测方法沉降观测应根据现场作业条件，采用水准测量、静力水准测量或三角高程测量等方法进行。(1)每次观察均需采用环形闭合方法或往返闭合方法当场进行检查；(2)观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±lmm;(3)沉降观测的水准路线(从一个水准基点到另一个水准基点)应为闭合水准路线。4 .观测周期和观测时间规范要求：5 .工作要求沉降观测是一项长期、连续的工作，为了保证观测成果的正确性，应尽可能做到四定：a.固定观测人员b.使用固定的水准仪和水准尺c.使用固定的水准基点d.按固定的实测路线和测站进行五、沉降观测数据处理1 .整理原始记录每次观测结束后，应检查记录的数据和计算是否正确，精度是否合格,然后，调整高差闭合差，推算出各沉降观测点的高程，并填入沉降观测表中。将计算出的沉降观测点本次沉降量、累积沉降量和观测日期、荷载情况等记入"沉降观测表中。见建筑变形测量规范JGJ8-2016附录A;注：本次沉降量=本次观测所得的高程-上次观测所得的高程累积沉降量二本次沉降量+上次累积沉降量2 .绘制时间荷载沉降量曲线绘制方法如下：a.绘制时间与沉降量关系曲线首先，以沉降量s为纵轴，以时间t为横轴，组成直角坐标系。然后，以每次累积沉降量为纵坐标，以每次观测日期为横坐标，标出沉降观测点的位置。最后，用曲线将标出的各点连接起来，并在曲线的一端注明沉降观测点号码，这样就绘制出了时间与沉降量关系曲线。b绘制时间与荷载关系曲线首先，以荷载为纵轴，以时间为横轴，组成直角坐标系。再根据每次观测时间和相应的荷载标出各点，将各点连接起来，即可绘制出时间与荷载关系曲线3 .稳定状态判定建筑沉降达到稳定状态可由沉降量与时间关系曲线判定。当最后100d的最大沉降速率小于0.0Immd0.04nmd时，可认为已达到稳定状态。对具体沉降观测项目，最大沉降速率的取值宜结合当地地基土的压缩性能来确定。4 .注意事项(1)出现下列情况时，应提高观测频率或增加观测内容，并实施安全预案：1变形量或变形速率出现异常变化。2变形量或变形速率达到或超出变形预警值。3开挖面或周边出现塌陷、滑坡。4建筑本身或其周边环境出现异常。5由于地震、暴雨、冻融等自然灾害引起的其他变形异常情况。(2)是否有差异沉降产生的裂缝在发现沉降速率异常变化的时候，要观测建筑物上是否出现裂缝，若有明显的裂缝，应进行裂缝观测。1)观测要求裂缝观测应测定裂缝的位置分布和裂缝的走向、长度、宽度、深度及其变化情况。深度观测直选在裂缝最宽的位置。2)观测精度裂缝的宽度量测精度不应低于LOmm,长度量测精度不应低于10.0mm,深度量测精度不应低于3.0mmo3）观测周期裂缝的观测周期，应根据裂缝变化速度确定。裂缝初期可每半个月观测一次，基本稳定后宜每个月观测一次，当发现裂缝加大时应及时增加观测次数，必要时应持续观测。4）简单观测方法贴石膏饼：调制稠度适中的石膏粉浆体，于观测裂缝的头、尾及中部做一厚约3-5mm圆形或矩形石膏饼，定期检查石膏饼是否开裂，从而判断裂缝的发展情况。注：这种方法适用于裂缝宽度较小且操作不便处结构构件裂缝扩展的观测。5）裂缝观测应提交下列成果资料：裂缝位置分布图；成果观测表；裂缝变化曲线。六、成果验收（1）符合规范要求建筑变形测量规范JGJ8-2016中9.1.1条：对建筑变形测量成果的质量宜实行两级检查一级验收，并应符合下列规定：L两级检查中的一级检查和二级检查应分别由项目承担方的作业部门、质量管理部门实施。2.验收宜由项目委托方组织实施。建筑变形测量规范JGJ8-2016中9.1.3条:对变形测量成果，应根据质量检验结果评定质量等级。质量等级应分为合格和不合格两级。当成果出现下列问题之一时,应判定为质量不合格：1基准点的数量及标志不符合规范要求。2所用仪器设备不满足规范规定的精度要求，或未经检定，或未在检定有效期内使用。3观测成果精度不符合规范要求。4数据不真实5成果内容不符合本规范第8.1.2条或第8.1.3条的要求。七、第三方检测若图纸上要求的是委托有资质的检测机构进行检测，则需要第三方提供下列资料：1检测点布置图2观测成果表3时间-荷载-沉降量曲线4等沉降曲线。其中规范8.1.2条：根据项目委托方的要求，可按期或按变形发展情况提交下列变形测量阶段性成果：1本期及前1期2期的观测成果。2与前一期观测间额变形量和变形速率。3本期观测后的累计变形量。4相关图表及简要说明和建议等。8.1.3条当建筑变形测量任务全部完成或项目委托需要时,应提交各期观测成果和技术报告作为综合成果。
