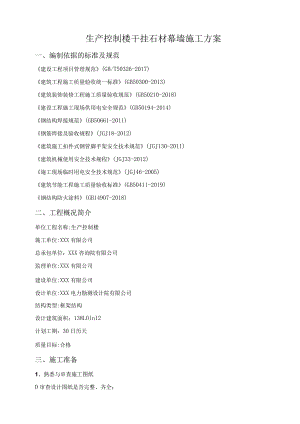

外墙干挂石材施工方案.docx

生产控制楼干挂石材幕墙施工方案一、编制依据的标准及规范建设工程项目管理规范(GB/T50326-2017)建筑工程施工质量验收统一标准(GB50300-2013)建筑装饰装修工程施工质量验收规范(GB50210-2018)建设工程施工现场供用电安全规范(GB50194-2014)钢结构焊接规范(GB50661-2011)钢筋焊接及验收规程(JGJ18-2012)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)建筑机械使用安全技术规程(JGJ33-2012)施工现场临时用电安全技术规范(JGJ46-2005)建筑节能工程施工质量验收标准(GB50411-2019)钢结构防火涂料(GB14907-2018)二、工程概况简介单位工程名称:生产控制楼施工单位:XXX有限公司总承包单位：XXX咨询院有限公司监理单位:XXX有限公司建设单位:XXX有限公司设计单位:XXX电力勘测设计院有限公司结构类型:框架结构设计建筑面积：138LOlnI2计划工期：30日历天质量目标:合格三、施工准备1、熟悉与审查施工图纸D审查设计图纸是否完整、齐全；2)审查设计图纸与说明书在内容上是否一致且与其各组成部分之间有无矛盾和错误；3)审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确；4）审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；5）复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查幕墙设计图纸中的工程复杂、施工难度大和技术要求高的分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证；6）明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期；7）明确建设、设计、土建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。2、原始资料调查分析D自然条件调查分析:气温、雨、雪、风和雷电及沙尘暴等情况；冬雨季的期限等情况。2）技术经济条件调查分析：当地可利用的地方材料状况；甲供材料状况；地方能源和交通运输状况；地方劳动力和技术水平状况；当地生活供应、教育和医疗卫生状况；当地消防、治安环保状况等。3、材料要求D外观及质量要求a.石材幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证、质保书及必要的检验报告。b.石材表面应采用机械进行加工，加工后的表面应用高压水冲洗或用水和刷子清理，严禁用溶剂型的化学清洁剂清洗石材。2）建筑密封材料密封胶条的技术要求应符合现行国家行业标准“金属与石材幕墙工程技术规范”（JGJ133-2001）的规定：3、主要机具设备D双头切割机、单头切割机、冲床、铳床、钻床、锣桦机、组角机、打胶机、空压机、水准仪、经纬仪、胶枪等。2）作业条件a.主体结构完工，并达到施工验收规范的要求，现场清理干净，幕墙安装应在二次装修之前进行；b.可能对幕墙施工环境造成严重污染的分项工程应安排在幕墙施工前进行；C.应有土建移交的控制线和基准线；d.幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设；e.电动吊篮等操作平台搭设就位；f.幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求。4、施工前电动吊篮的准备工作(1)吊篮操作工，必须经认定的机构培训合格，持证。上岗。无操作。上岗证的人员，严禁操作吊篮。(2)进入吊篮，必须戴好安全帽，系好安全带、钩好保险钩(拴在安全保险绳上)。(3)吊篮操作工和上篮人员，应严格遵守吊篮“使用说明书”和“安全技术规定”。(4)上篮人员必须身体健康，无高血压、贫血病、癫痫病和其他不适宜高空作业的疾病，严禁酒后作业，禁止在吊篮内玩笑嬉闹。(5)吊篮搭设构造必须遵照专项安全施工组织设计(施工方案)的规定，组装或拆除时，应3人配合操作，严格按搭设程序进行，任何人不允许改变方案。(6)吊篮的负载不得超过1176N1112(120公斤AO,吊篮上的作业人员和材料要对称分布，不得集中在一头，保持吊篮负载平衡。(7)承重钢丝绳与挑梁连接必须牢靠，并应有预钢丝绳受剪的保护措施。(8)吊篮的位置和挑梁的设置应根据建筑物实际情况而定。挑梁挑出的长度与吊篮的吊点必须保持垂直，安装挑梁时，应使挑梁探出建筑物一端稍高于另一端。挑梁在建筑物内外的两端应用钢管连接牢固，成为整体。(9)每班每一次升降吊篮前，必须先检查电源、钢丝绳、屋面悬臂架，悬臂架配重块是否符合要求，检查安全锁和升降电机是否完好。(10) 吊篮升降范围内，必须清除外场面的障碍物。(11) 严禁将吊篮作为运输材料和人员的电梯使用，严格控制吊篮内的荷载。(12) 上篮作业人员必须在上、下午离开吊篮前，对安全锁、升降机及钢丝绳等沾污的水泥浆等杂物垃圾作一次清除，以确保机械的安全可靠性。(13) 上吊篮人员在操作前必须做到下列几点：检查电源线连接点，观察指示灯；按启动按钮，检查平台是否处于水平状态；检查限位开关；检查提升器与平台的连接处；检查安全绳与安全锁连接是否可靠，动作是否正常。(14) 每天下班停用吊篮，应将吊放下降到一层楼窗厅口，并用拉杆将吊篮拉牢在建筑物窗洞口上，不使吊篮随风飘动。(15) 电动吊篮必须实施二级漏电保护。(16) 补充交底内容： 电动吊篮在使用过程中，严禁空中无保障时上下人员及物料，以防坠人坠物。 操作人员必须经过培训，持证上岗(操作证经我司技术人员培训后发放)。严禁酒后操作吊篮。严禁在吊篮内打闹和向下抛洒杂物。不准将吊篮作为载物和乘人的垂直运输工具。操作人员逆序戴好安全帽，系牢安全带。安全带通过安全钩固定在从屋面上垂下的安全绳上的不锈钢自锁器上。 五级(含五级)大风以上不得使用吊篮。 雨天严禁使用吊篮。 吊篮在每天开始使用前，必须要认真检查。11一旦发生故障，必须立即停止使用并通知检修人员，待检修合格后才可以继续使用。12作业结束后，吊篮应与建筑物固定，并切断电源，锁好电气控制箱。13不准光脚、穿拖鞋(或其他易打滑的鞋)。上岗。14平台内施工人员允许一到四人操作，严禁四人以上操作。15吊篮平台内施焊时，应对钢丝绳、电缆进行适当的防护。16吊篮未着地不允许进行位置移动。17吊篮的负载不得超过1176Nm(120kgm),严禁集中堆载、偏载、超载。18配重块必须均匀码放并固定，以保证负载平衡。19吊篮的安装、升降、拆除、维修必须由专人进行。20吊篮悬挂机构的左右移动是通过前支撑底部的滑轮固定，吊篮悬挂机构的前后是不会移动的，吊篮悬挂机构固定形式是通过在后支座处加配重块固定，配重块必。须均匀码放并固定，以保证负载平衡。21在吊篮施工时，有专门负责的安全员巡查，在特殊的情况下，及时汇报处理解决。22材料在空中进出时，首先要将吊篮固定在主体结构上，固定点不少于两点，然后再将材料运输到吊篮内。(17) 吊篮施工季节性措施 在雨季，应将吊篮的左右提升机用防水油布包裹住，并在电缆的接口处用防水胶布密第4页共36页封住以便尽可能的防止雨水进入电机内。 电缆的所有接头都用防水胶布缠绕，电控箱的各个承接插口在雨季施I中必须用防水胶布黏结。雷雨天及大风天绝对禁止施工，并在雷雨到来之前彻底检查吊篮的接地情况。六级以上大风天气里，必须将吊篮C下降到地面或施工面的最低点。冬季施工应注意不可以将施工用水到处飞溅，以免结冰而导致施工人员摔倒而出现事故。在冬季雾天施工时，应等大雾散去并在日照比较充足下，才可以使用电动吊篮，否则，容易出现打滑并可能出现设备事故。冬季施工需将棉衣和棉裤系好袖口和裤脚。5、施工前的用电准备(1)采用土建提供的三相五线制(TN-S)接零保护系统。(2)保护接零保护接零必须使用黄绿双色多股塑料护套铜线引至配电箱保护零线端子板，接地电阻值小于10欧。保护零线与工作零线分开单独铺设，不得混用，保护零线PE必须采用绿黄双线，并有明显标识。 电气设备底正常情况下不带电的金属外壳、框架、部件、管道、金属操作台及靠近带电部分的金属防护围栏、金属门等均应保护接零。漏电保护器施工现场的配电箱和开关箱配置三级漏电保护装置。总包单位第一级总配电箱内的漏电保护器的额定漏电动作电流IN100mA,动作时间tNQ0。是的。分配电箱内的第二级漏电保护器的额定漏电动作电流IN30mA,tNOoIs,我司第三级开关箱内的漏电保护器的额定漏电动作电流IN30mA,tN<0oIso漏电保护器需选用电流动作形。(4)三相四线制漏电开关的N线不论再电源侧或负载侧严禁与地线在一起。保护零线上严禁装设开关或熔断器。(5)配电箱内开关电器及电气装置必须完好无损，装设端正、牢固，不得拖拉放置，带电导线与导线之间的接头必须绝缘包扎牢靠，带电导线必须绝缘良好，严禁搭、挂、压其他物品。电气装置的电源连线必须作固定连接。配电箱与开关箱应配锁并有专人负责。(6)现场低压电工应配备合格的电气安全用具，各种绝缘手柄，绝缘层完好，不得使用绝缘损坏的用具。(7)施工的其他用电安全事项必须符合建设部标准规范JGJ46-88及国标GB50194-93得规定。(8)对接地电阻、设备绝缘电阻值、漏电保护动作参数按规定进行定期检测，并作好检测记录，以监测临时用电工程是否安全可靠。(9)建立安全用电岗位责任制，对用电各部位的操作、监护、分块分机坚持每日一检查制度。(10) 在需要停电操作时应通知总包工程部和用电人员。(11) 要求各负责人每月进行一次用电安全教育，专业电工按规定年限培训、考核办证、持证上岗，严禁无证上岗。(12) 用电计划配合总包统一调度，随时作出用电调整。(13) 由专职电工负责用电操作及监控。现场电工负责临电的安装、运行、拆除工作，每天固定值班电工李跃林。班组电工每天两次巡视检查电器设备、线路和防护设施是否完好，发现问题及时处理,严禁设备带病运作，做好记录，严格执行交接班制度。施工完毕后，用电设备必须拉闸断电，锁好开关柜。电工应坚守岗位。对现场用电进行控制，及时制止违章作业。(14) 电器防火措施合理配置、鉴定、更换各种电气保护装置，以便对电路和设备的过载、短路故障进行可靠的保护。 施工现场各消防井处，设有夜灯照明，并设有防雨罩和保护措施。电气设备和配电箱周围5米以内不得堆放易燃、易爆、强腐蚀性物质和其他杂物，必须保证道路畅通。加强电气设备相间和相地间绝缘，防止闪烁。 建立电气防火检查制度，各负责人每天到现场检查用电防火情况，发现问题及时处理。对长期运行地电气设备的供电线路，每天必须检查一次，特别注意接头处，是否松动发热。防止短路现场发生引起火灾。 各配电箱内严禁任何人存放杂物，下班或离开工作岗位时，必须拉闸断电，锁好闸箱门方可离开现场。 每个配电箱旁边都配备灭火器接装沙筒一个，因为电器不能用水，用沙子及灭火器配合使用效果好。 在施工中，吊篮上的工作人员外墙打胶时注意防火不得吸烟及向下乱扔杂物，以免第6页共36页危及用电安全。四、石材板加工制作1、加工石板应符合下列规定：(1)石板连接部位应无崩坏、暗裂等缺陷；其他部位崩边不大于5mmX20mm,或缺角不大于20mm时可修补后使用，但每层修补的石板块数不应大于2%,且宜用于不明显部位；(2)石板的长度、宽度、厚度、直角、异形角、半圆弧形状、异型材及花纹图案造型、石板的外形
