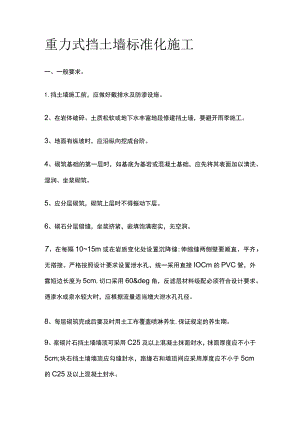

重力式挡土墙标准化施工一、一般要求。1.挡土墙施工前，应做好截排水及防渗设施。2、在岩体破碎、土质松软或地下水丰富地段修建挡土墙，要避开雨季施工。3、地面有纵坡时，应沿纵向挖成台阶。4、砌筑基础的第一层时，如基底为基岩或混凝土基础，应先将其表面加以清洗、湿润、坐浆砌筑。5、应分层砌筑，砌筑上层时不得振动下层。6、砌石分层错缝，坐浆挤紧，嵌填饱满密实，无空洞。7、在每隔1015m或在岩质变化处设置沉降缝;伸缩缝两侧壁要顺直、平齐，无搭接。严格按照设计要求设置泄水孔，统一采用直接IOCm的PVC管，外露短边长度为5cm,切口采用60°角，反滤层材料级配必须符合设计要求。遇渗水或泉水较大时，应根据流量适当增大泄水孔孔径。8、每层砌筑完成后要及时用土工布覆盖喷淋养生,保证规定的养生期。9、浆砌片石挡土墙墙顶可采用C25及以上混凝土抹面封水，抹面厚度应不小于5cm;块石挡土墙墙顶应勾缝封水，路缘石和墙顶间应采用厚度应不小于5cm的C25及以上混凝土封水。10、砌缝宽度不应大于2cm,均采用宽度、深度为5mm的凹缝勾缝。IL挡土墙端部外露时，必须顺直平整；伸入岩体时，与岩体结合部位要嵌紧，并用砂浆挤密。二.挡土墙施工工序见图。挡土墙施工工序三、施工要点。1、基坑开挖。(1)基坑开挖必须进行详细的测量定位，标出开挖线。基坑分段跳槽开挖，边坡稳定性差或基坑开挖较深时，必须设置临时支护。(2)基坑开挖时，核对地质情况，对基底进行承载力检测，达到设计要求时，方可进行下一道施工工序。(3)基坑开挖做好临时防、排水措施，做到坑内积水随时排干，确保基坑不受水的侵害。2、挡土墙基础。(1)基础施工前，土质基坑要保持干燥，受水浸泡的基底土必须全部清除，并用满足填筑要求的土体回填(或以砂、砾石夯填)至设计高程。(2)硬质岩石基坑中的基础，宜满坑砌筑。(3)当基底设有向内倾斜的稳定横坡时，应采取临时排水措施，并在基底设置泄水孔，坐浆后砌筑基础。(4)当挡土墙基础设置在有横坡的岩石上时,应清除岩石表面风化层，并按设计凿成台阶；当沿墙长度方向有纵坡时，应沿纵向按设计要求做成台阶。(5)基坑应随砌筑分层回填夯实，并在表面留3%的向外斜坡。有渗透水时，应及时排除；在岩体或土质松软、有水地段，应避开雨季，分段集中施工。3、挡土墙墙身。(1)浆砌片(块)石挡土墙砌筑时必须两面立杆或样板挂线，外面线应顺直整齐，逐层收坡，内外线顺直。在砌筑过程中，应经常校正线杆，以保证硝体各部尺寸符合设计要求。(2)砌筑墙身时，先将基础表面加以清洗、湿润，坐浆砌筑。砌筑工作中断后再进行砌筑时，应将砌层表面加以清扫和湿润。(3)砌体应分层坐浆砌筑。砌筑上层时，不应振动下一层，不得在己砌好的砌体上抛掷、滚动、翻转和敲击石块。砌筑完后，应及时进行勾缝。(4)挡土墙应分段砌筑，分段位置设在伸缩缝或沉降缝。各段水平缝应一致。(5)挡土墙的泄水孔应预先埋设，向排水方向倾斜，保证排水顺畅。(6砌体石块应互相咬接砌缝砂浆应饱满。砌缝宽度一致(浆砌块石)，上下层错缝(竖缝)距离不得小于8cm,并应尽量使每层石料顶面自身形成一个较平整的水平面。(7)混凝土挡土墙的浇筑应符合设计和规范要求。当进行分层浇筑时，应注意预埋石笋，连接处混凝土面必须凿毛，并在浇筑前清洗干净。浇筑结束后，用土工布覆盖喷淋养生。4、墙背填料、填筑。(1)墙背填料选用水稳定性和透水性良好的碎石类土、砂类土。填料中严禁含有有机物、草皮、树根、冰块等杂物及生活垃圾。(2)挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施To挡土墙顶面应做成与路肩一致的横坡度，以便排除路面水。(3)墙后必须回填均匀、摊铺平整，填料顶面应按没计要求设置横坡。在墙后Im范围内，不得有大型机械行驶或作业。墙后填筑时，应分层填筑松铺厚度应不超过20Cm压实度应满足规范和设计文件的要求。四.质量控制要点和监理要点。(同边沟、截水沟、排水沟、蒸发池要求)1.纵坡顺直，曲线线形圆滑；沟壁平整、稳定，无贴坡；排水畅通，无冲刷和阻水现象；各类防渗、加固设施坚实稳固。2、浆砌片石工程：片石的最小断面尺寸应不小于20cm,片石强度应不小于30Mpa,表面应干净，严禁采用风化石；砌体底必须坐浆,硝体砂浆嵌缝均匀、饱满、密实，砌缝宽度不大于40mm;勾缝宜采用宽度和深度为5mm的凹缝，保证平顺无脱落、密实、美观，缝宽均衡协调；硝体咬扣紧密;抹面平整、压光、顺直，无裂缝、空鼓。砌筑一片后，应立即覆盖土工布喷淋养生。(1)检查片石断面尺寸、强度和外观质量。(2)检查拌和砂浆工艺、配合比、强度，水泥、砂子质量；不得使用二次拌和的砂浆。(3)检查砌体底部坐浆、嵌缝砂浆情况，随时开挖检查砌体厚度。(4)查看勾缝、抹面情况。(5)查看覆盖养生情况。3、水泥混凝土砌块的强度符合设计要求；表面平整，无蜂窝、麻面，颜色一致，无掉角、碰边、破裂；砌体基底砂垫层厚度符合设计要求,且应不小于IOCm厚，用砂找平；砌体平整，无凹陷，勾缝饱满、顺直、牢固，砌块后无空洞。(1)检查混凝土砌块强度。(2)查看砌筑外观破损情况、平整度、嵌缝等。(3)开挖查验砂垫层。(4)敲击或开挖查看砌块后是否有空洞。(5)查看覆盖养生情况。
